Прецизионные рельсовые направляющие

Прецизионные рельсовые направляющие - это высокоточные изделия для линейных перемещений, которые идеально подходят для широкого ряда станков, обрабатывающих центров, специального оборудования, а также для измерительных машин.

Прецизионные рельсовые направляющие
Прецизионные рельсовые направляющие

Данная группа продуктов представляет собой пару направляющих рельсов с расположенным между ними сепаратором с элементами качения (существуют исполнения с шариками, перекрестными роликами, игольчатые и скольжения). Поскольку данный тип направляющих не оснащен системой рециркуляции элементов качения, то сопротивление трением здесь ниже, однако это же приводит к тому, что ход таких направляющих ограничен длинами рельсов и сепаратора.

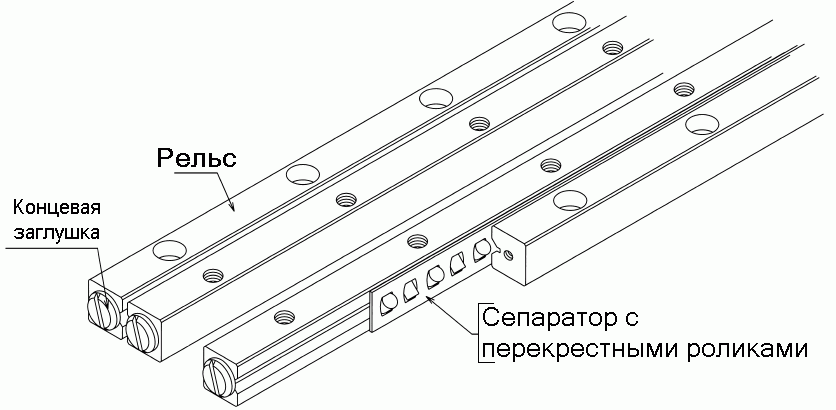

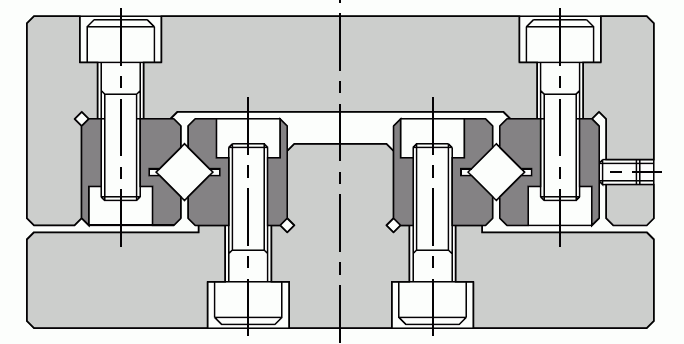

Готовая однокоординатная система (может поставляться уже в собранном виде) и схема монтажа.

Прецизионные рельсовые направляющие характеризуются:

  • высокой точностью, сохраняющейся даже при длительной эксплуатации
  • высокой скоростью работы
  • малым трением
  • малым уровнем тепловыделения
  • износостойкостью и высокой надежностью
  • высокой жесткостью
  • прекрасной грузоподъемностью
  • ограниченным ходом

Несмотря на разнообразие типов сепараторов, направляющие производства SKF имеют одинаковые габаритные размеры вне зависимости от типа элементов качения, что позволяет в случае необходимости осуществлять замену сепараторов на другие типы без необходимости вносить изменения в конструкцию узла.

Прецизионные рельсовые направляющие часто используются в случаях, когда необходимо осуществлять короткие линейные перемещения с высокой частотой. С другой стороны, при низкоскоростных применениях они также показывают прекрасные результаты благодаря практически полному отсутствию трения.

Если существует опасность сползания сепаратора (в частности, когда прецизионные рельсовые направляющие устанавливаются вертикально), рекомендуется использовать типы, оснащенные специальной системой антипроскальзывания с зубчатым колесом, которые помогут избежать этой проблемы.

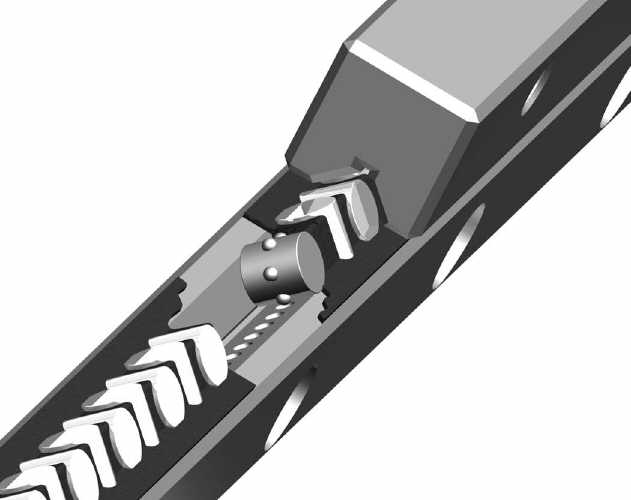

 Cистема антипроскальзывания с зубчатым колесом

Основные типы прецизионных рельсовых направляющих.

Прецизионные рельсовые направляющие с шариками или перекрестными роликами - хорошо зарекомендовавшие себя недорогие системы, использующиеся для решения широкого круга инженерных задач.

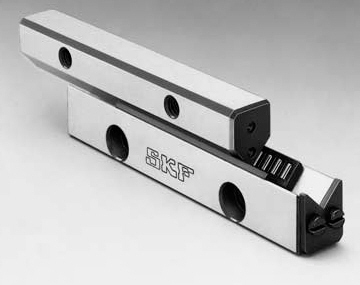

 Прецизионные рельсовые направляющие с шариками или
				  перекрестными роликами

Прецизионные рельсовые направляющие с игольчатыми сепараторами характеризуются высокими грузоподъемностью и жесткостью.

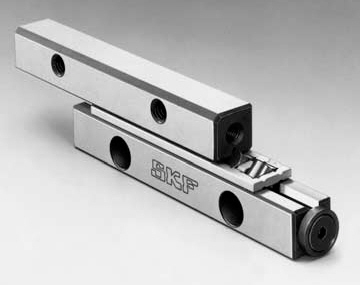

 Прецизионные рельсовые направляющие с игольчатыми
				  сепараторами

Прецизионные рельсовые направляющие скольжения рекомендуется использовать при очень больших ускорениях, вибрациях, экстремально коротких перемещениях, т.е. в случаях, когда сепараторы с элементами качения могут повредить дорожки качения рельсов. Также рекомендуется использовать данный тип направляющих когда демпфирующие свойства системы важнее, чем пониженное трение в ней.
В качестве покрытия направляющих скольжения используется основанный на PTFE и обладающий прекрасными характеристиками скольжения материал Turcite-B®1.

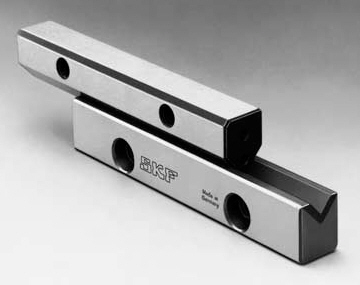

Прецизионные рельсовые направляющие скольжения

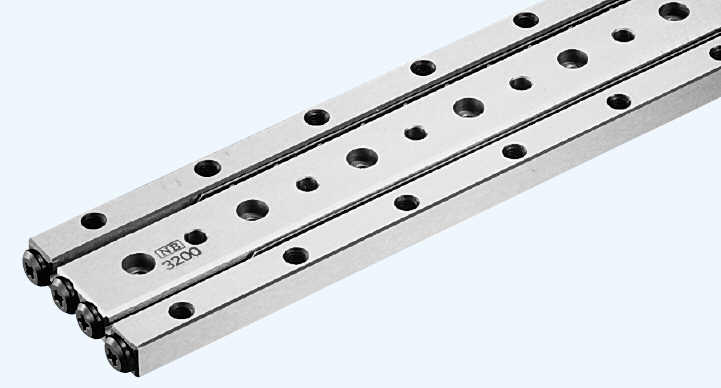

Сдвоенные прецизионные рельсовые направляющие состоят из двух сепараторов, двух стандартных рельсов и одного широкого рельса с двумя дорожками качения. Данный тип направляющих отличается компактностью конструкции.

Сдвоенные прецизионные рельсовые направляющие

Прецизионные рельсовые направляющие могут поставляться в готовых комплектах, включающих все необходимое для установки системы: две пары рельсов, 2 сепаратора с элементами качения, 8 концевых заглушек для рельсов.

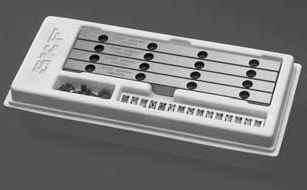

Комплект прецизионных рельсовых направляющих. Две
				  пары рельсов, 2 сепаратора с элементами качения, 8 концевых
				  заглушек для рельсов
Комплект прецизионных рельсовых направляющих. Две пары рельсов, 2 сепаратора с элементами качения, 8 концевых заглушек для рельсов

Также возможна поставка готовых однокоординатных столов на основе прецизионных рельсовых направляющих.

Возможна поставка прецизионных рельсовых направляющих в коррозионностойком исполнении.

Информация о всех указанных продуктах содержится в соответствующих каталогах.

BERGAB поставляет прецизионные рельсовые направляющие.

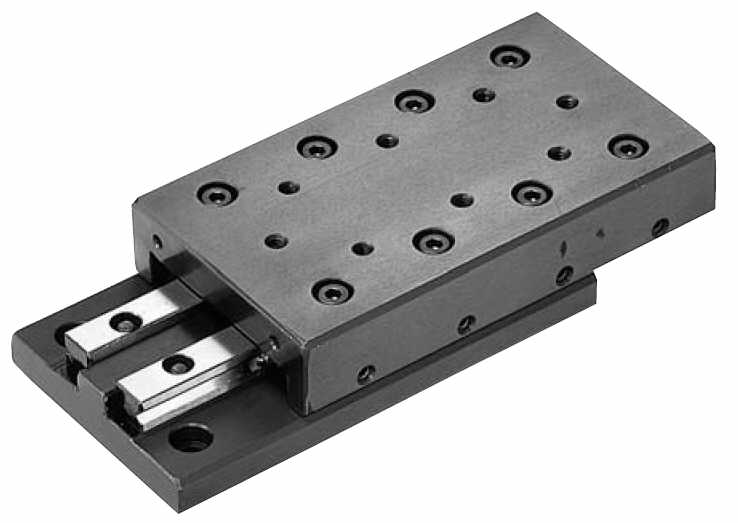

Готовый однокоординатный стол на основе
				  прецизионных рельсовых направляющих
Готовый однокоординатный стол на основе прецизионных рельсовых направляющих
