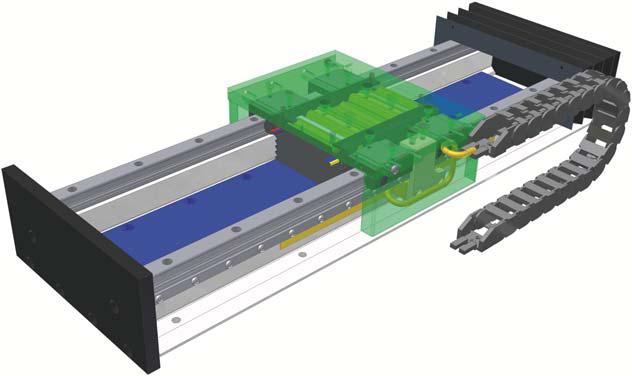

LTS профильные рельсовые каретки состоят из неподвижной основы, которая находится на станине каретки. Передвижная крышка каретки направляется профильными рельсами, которые установлены параллельно.
Бесконтактный линейный мотор двигает крышку каретки. Основная несущая часть мотора находится в верхней части каретки, в то время как второстепенная сегментированная часть мотора - магнитная лента - вмонтирована в основание профильной рельсовой каретки.
Встроенная линейная измерительная система используется для точного позиционирования. Она также обеспечивает точный контроль скорости.
Плавная работа – преимущество каретки LTS
Использование линейного мотора способствует прямому поступательному движению. В отличие от вращательной передачи нагрузки, например с зубчатыми ремнями, или приводами шпинделя, это позволяет избежать передачи собственных частот колебаний и крутящих моментов. Более того, линейный мотор обеспечивает бесконтактную и таким образом свободную от трения трансмиссию нагрузки.
Коротко о преимуществах:
• Предельно точное позиционирование в нанометрическом диапазоне
• Высоко динамичные движения даже при максимальной скорости
• Короткое время установки увеличивает объем производимой продукции
• Высокая электрическая эффективность оптимизирует потребление энергии
• Легкая интеграция систем экономит время необходимое для ввода в эксплуатацию
Сферы использования LTS
LTS профильные рельсовые каретки сконструированы так, чтобы отвечать требованиям по высокому ускорению и скорости. С другой стороны они так же способствуют точному позиционированию. Благодаря этому они идеально подходят для:
- Лазерной обработки, например обрезки, маркировки или быстрой протопечати;
- Различных автоматизационных задач;
- Электронного производства, например перегрузки, крепления, проверки.
