Виды шариковых втулок
и их применение

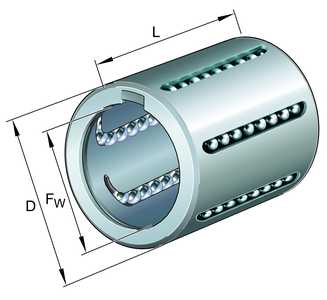

Линейные шариковые втулки (линейные подшипники) имеют систему рециркуляции шариков и позволяют осуществлять прямолинейное перемещение с неограниченным ходом. Используя шариковые втулки, можно сконструировать недорогую систему линейного перемещения для решения широкого круга задач.

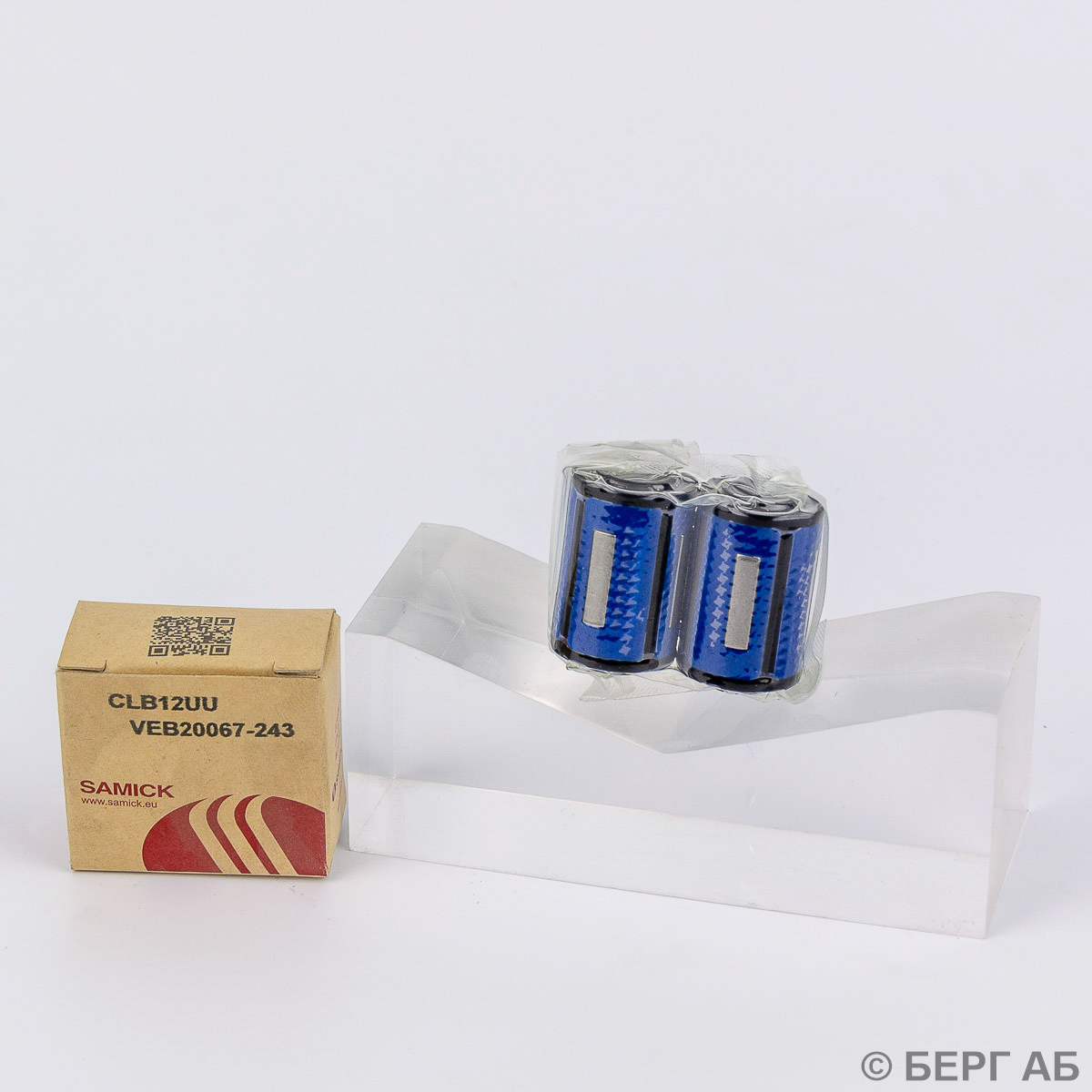

Линейные шариковые втулки поставляются в различных исполнениях со склада и под заказ. Корпуса изготавливаются из пластика литьем под давлением с металлическими вставками-дорожками качения, либо целиком из металла, возможна поставка антикоррозионных исполнений.

•

•

Типы

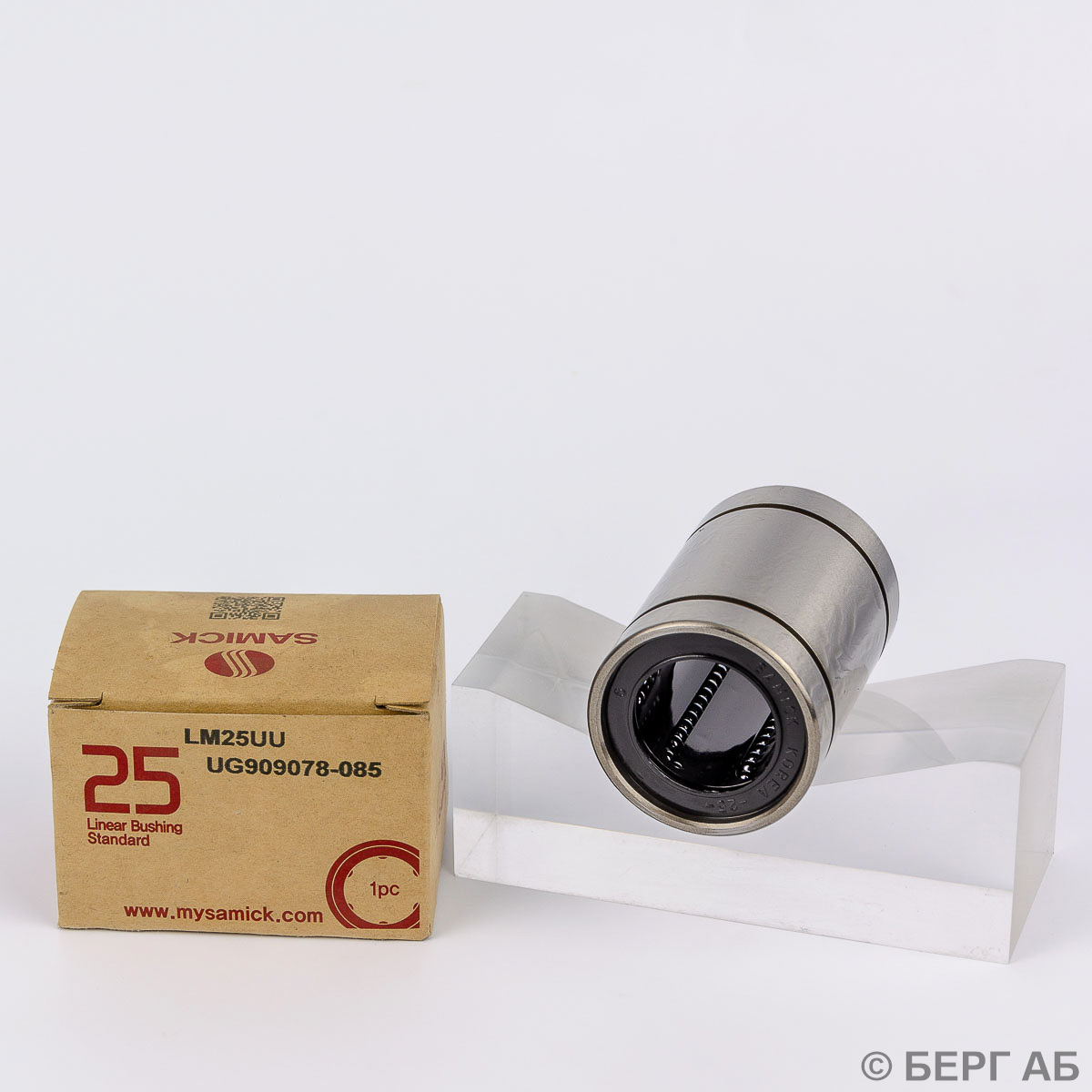

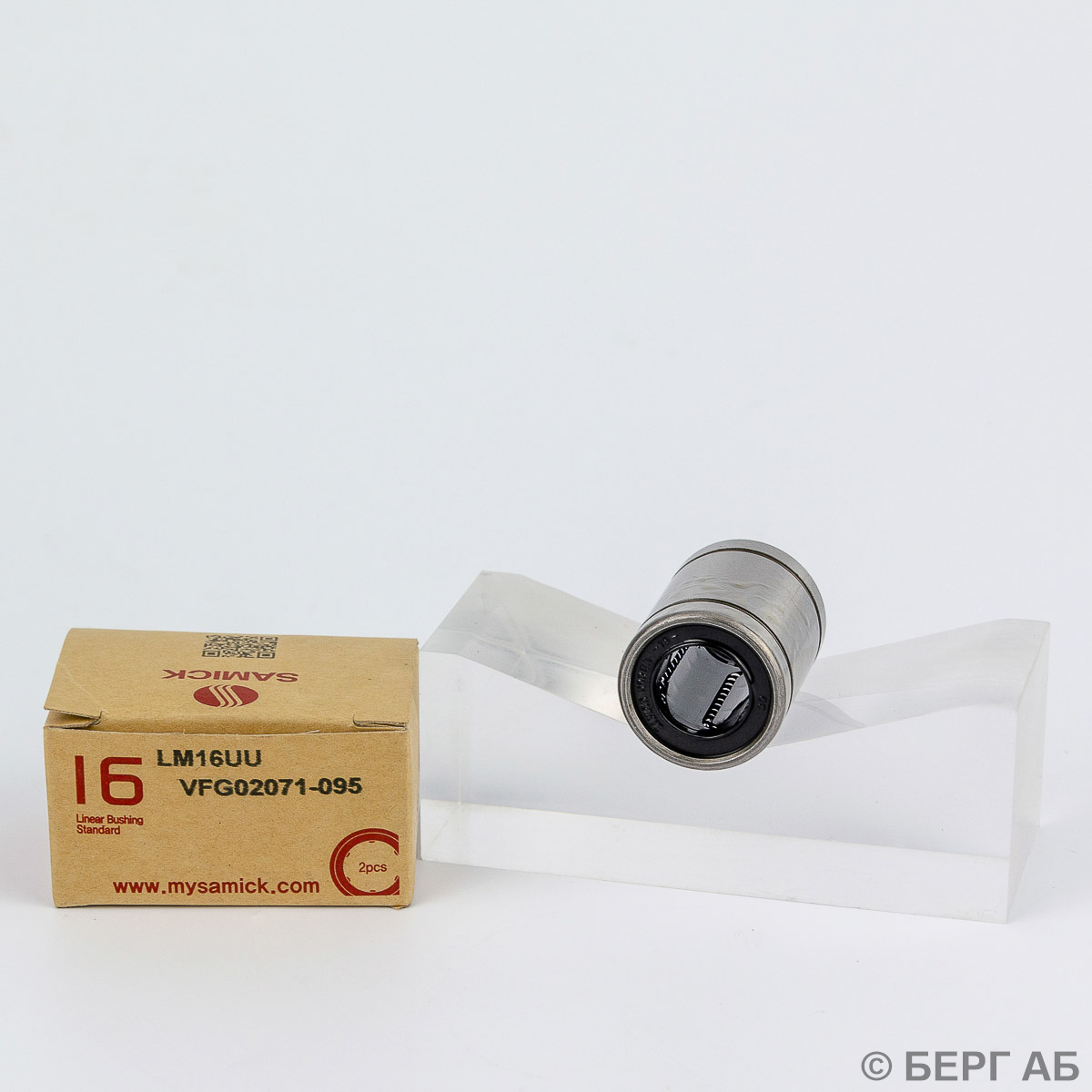

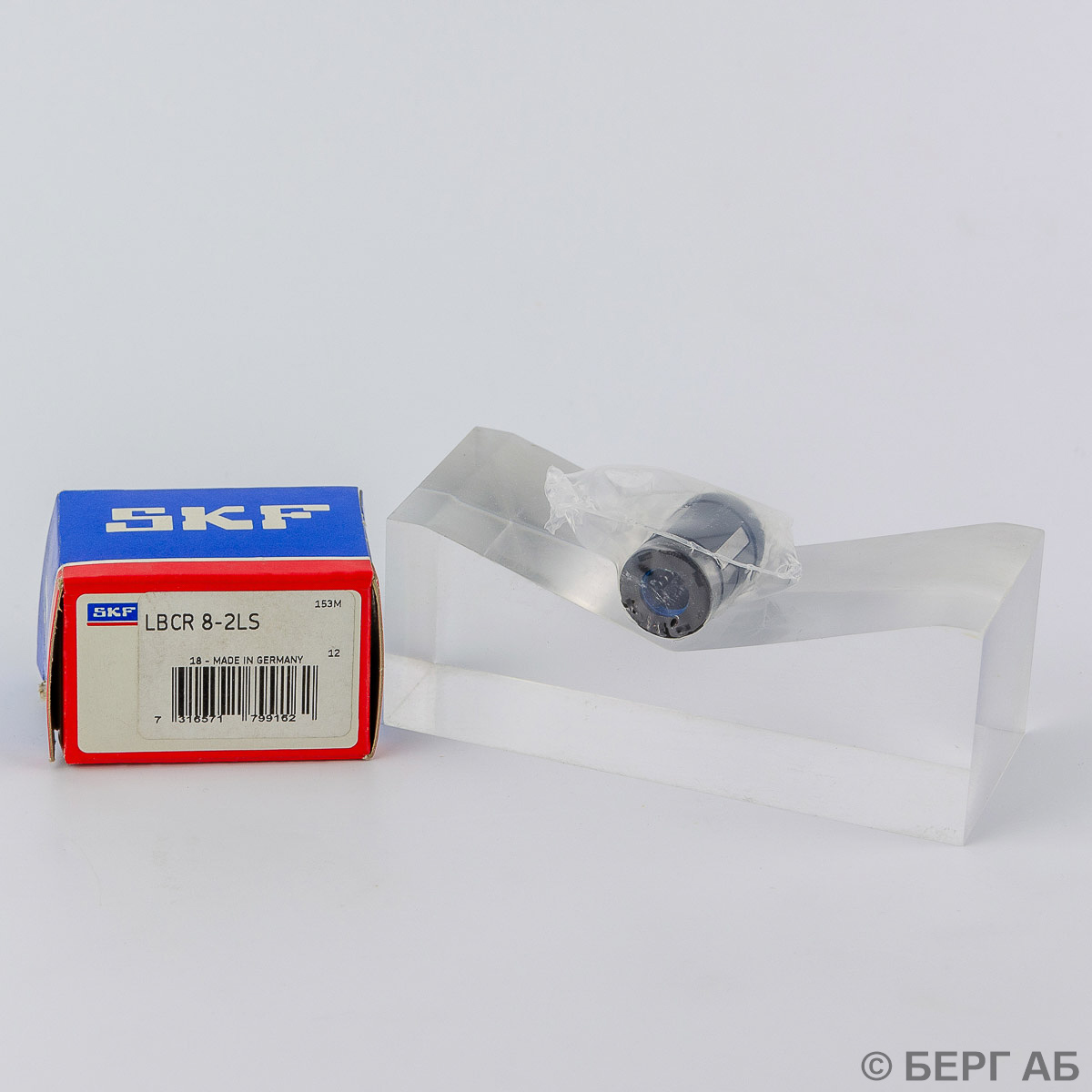

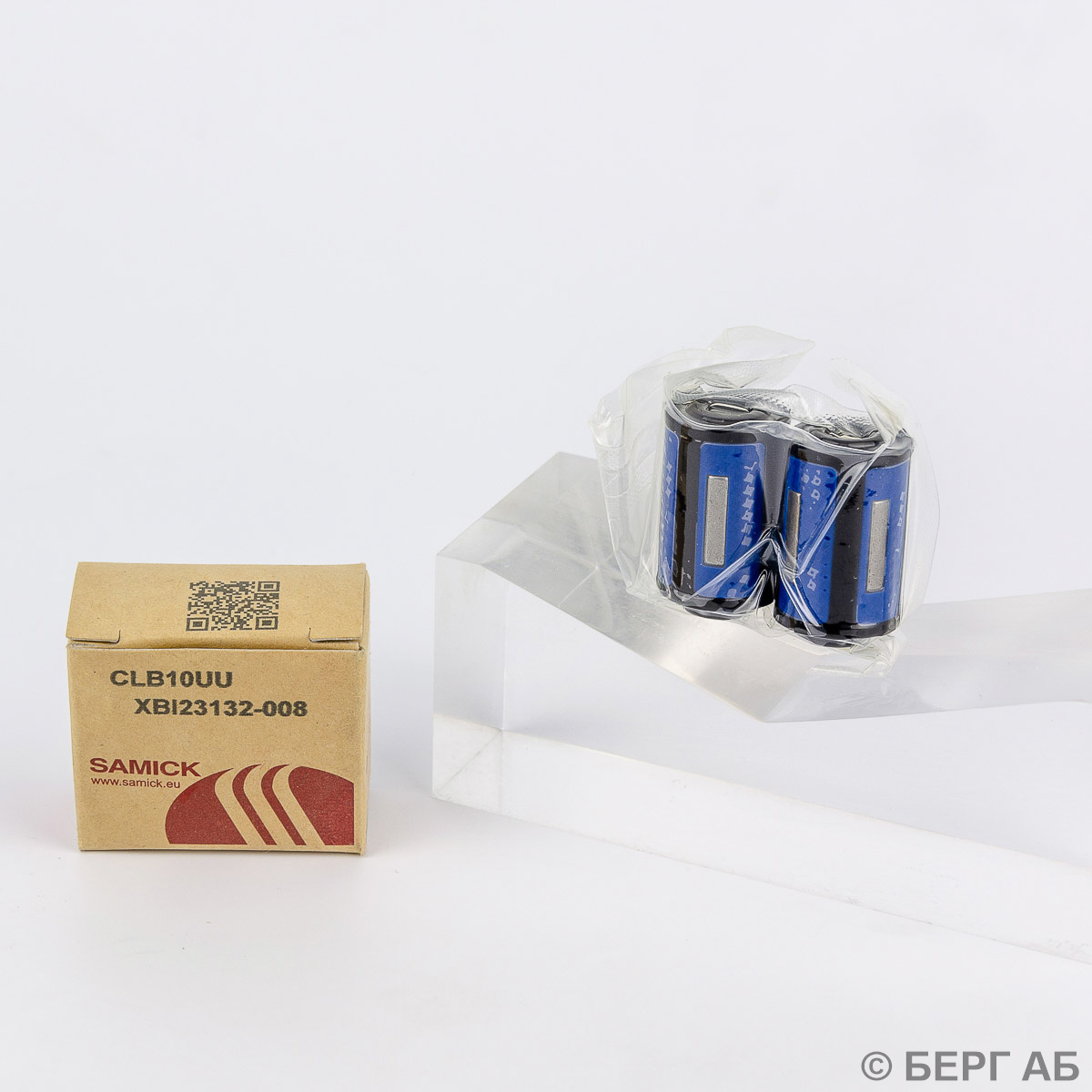

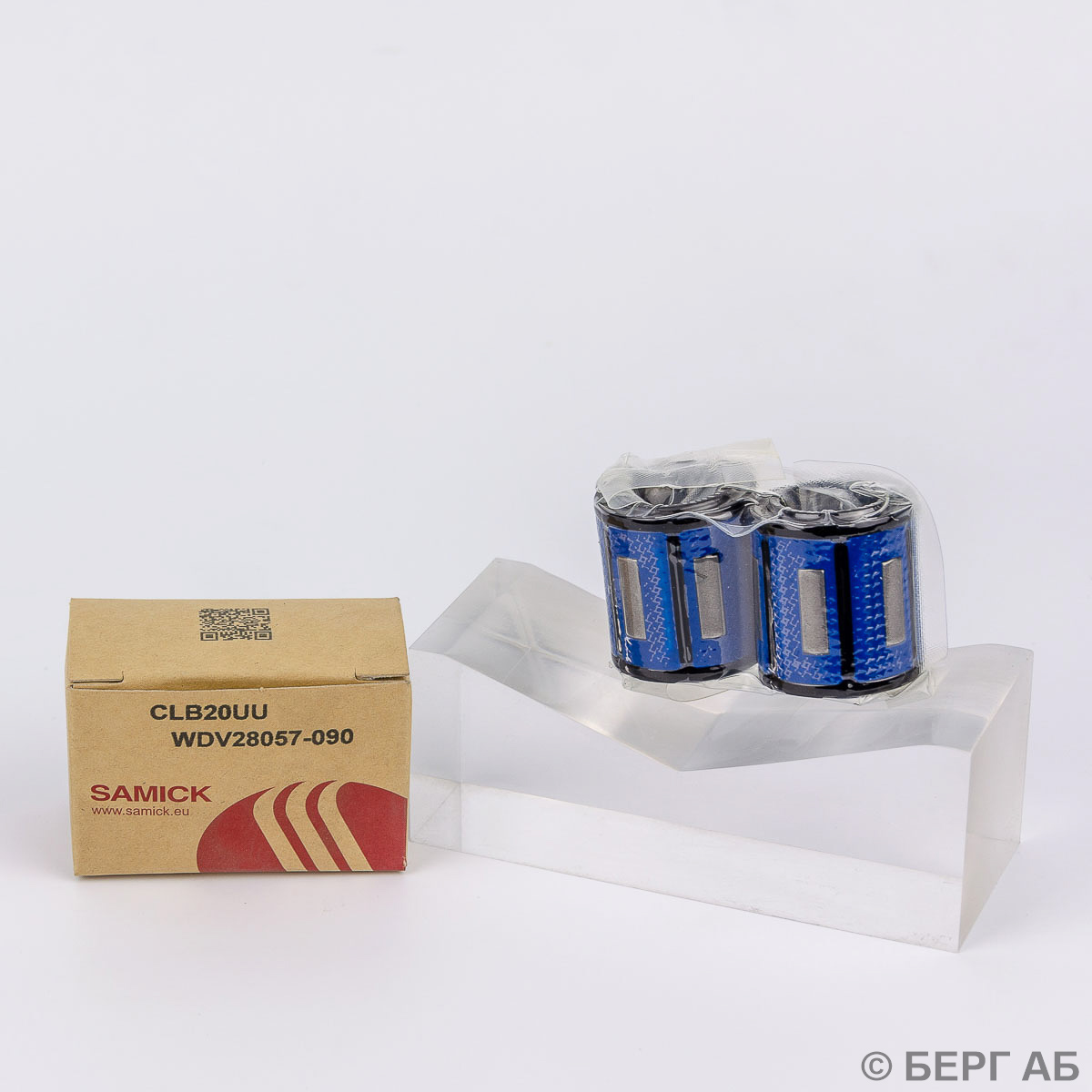

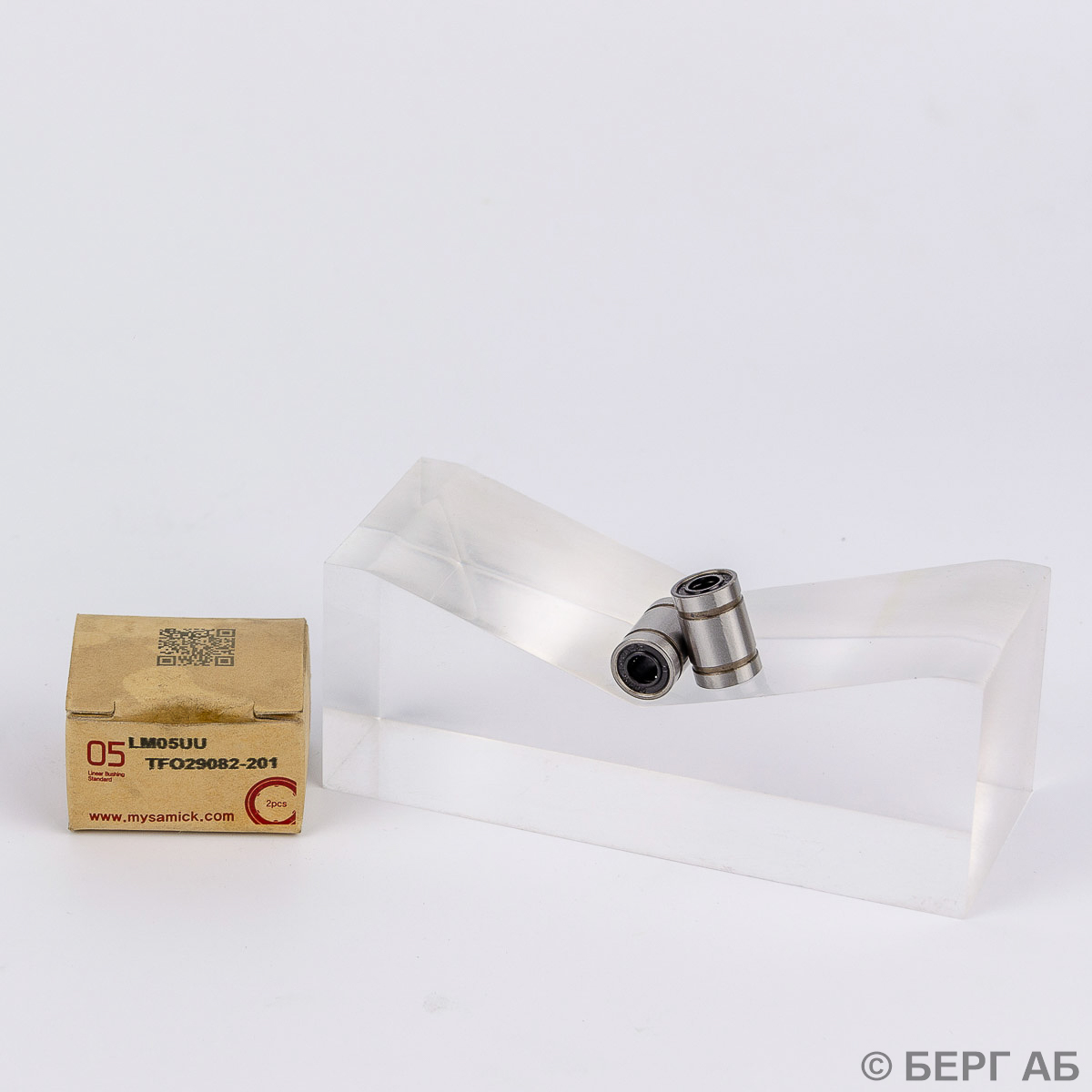

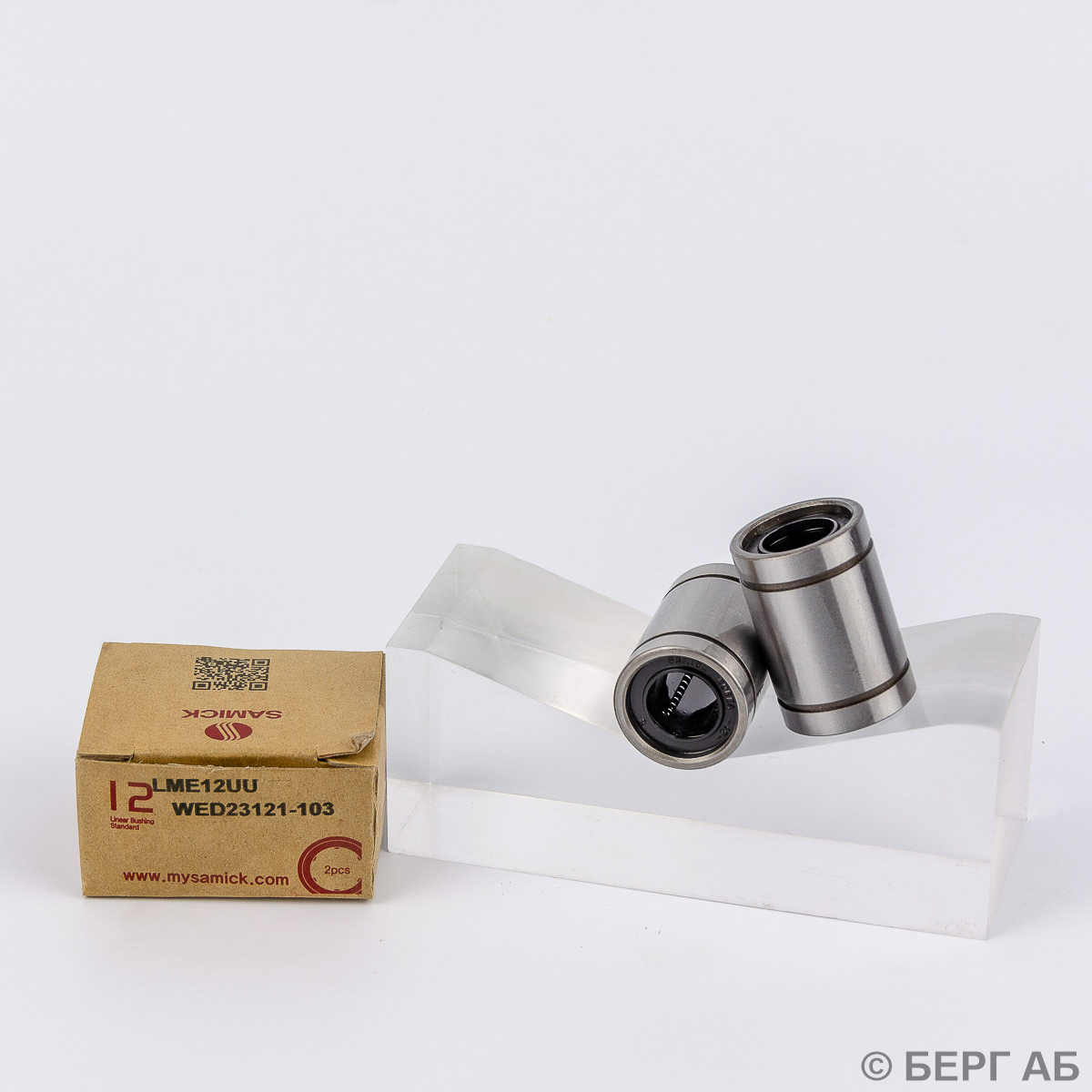

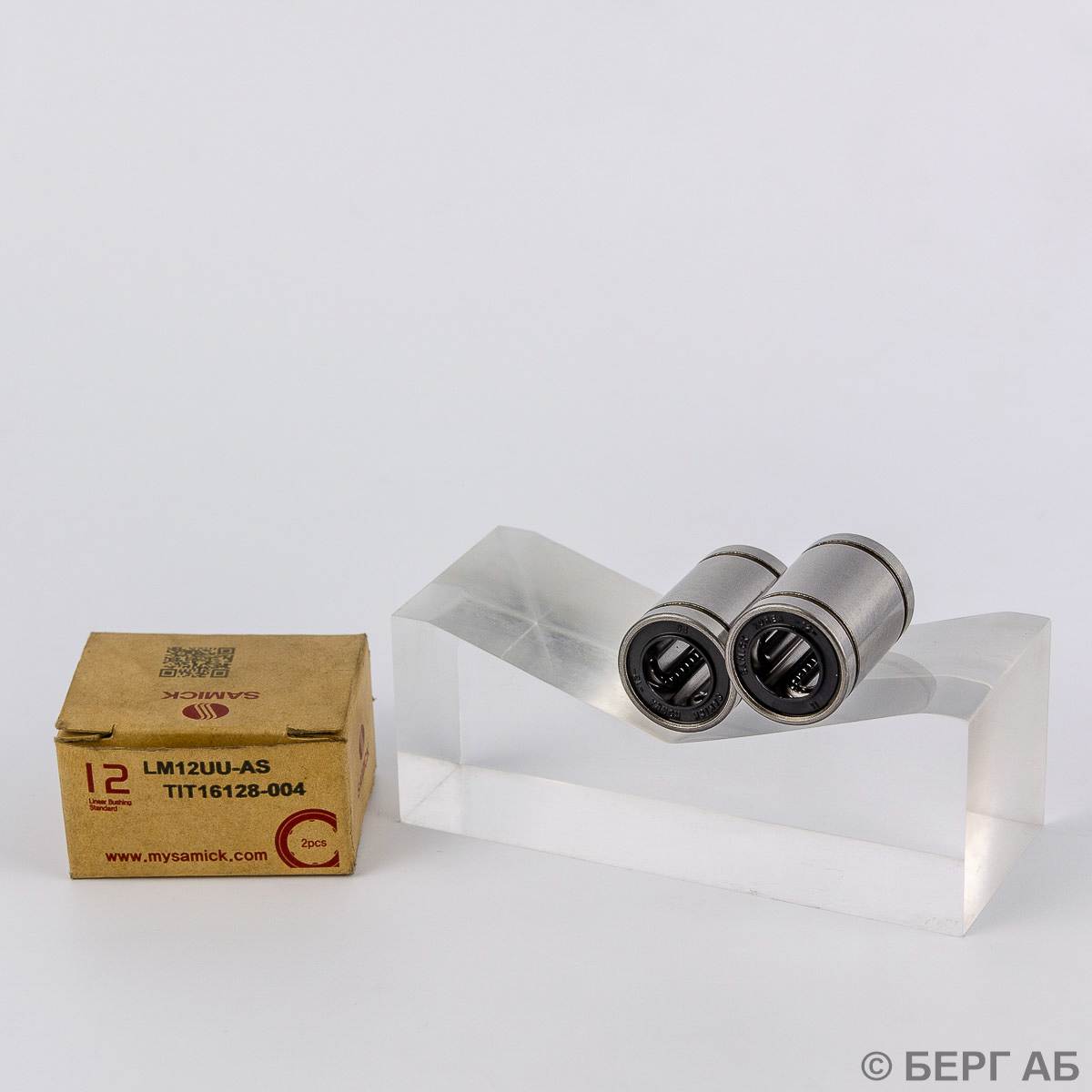

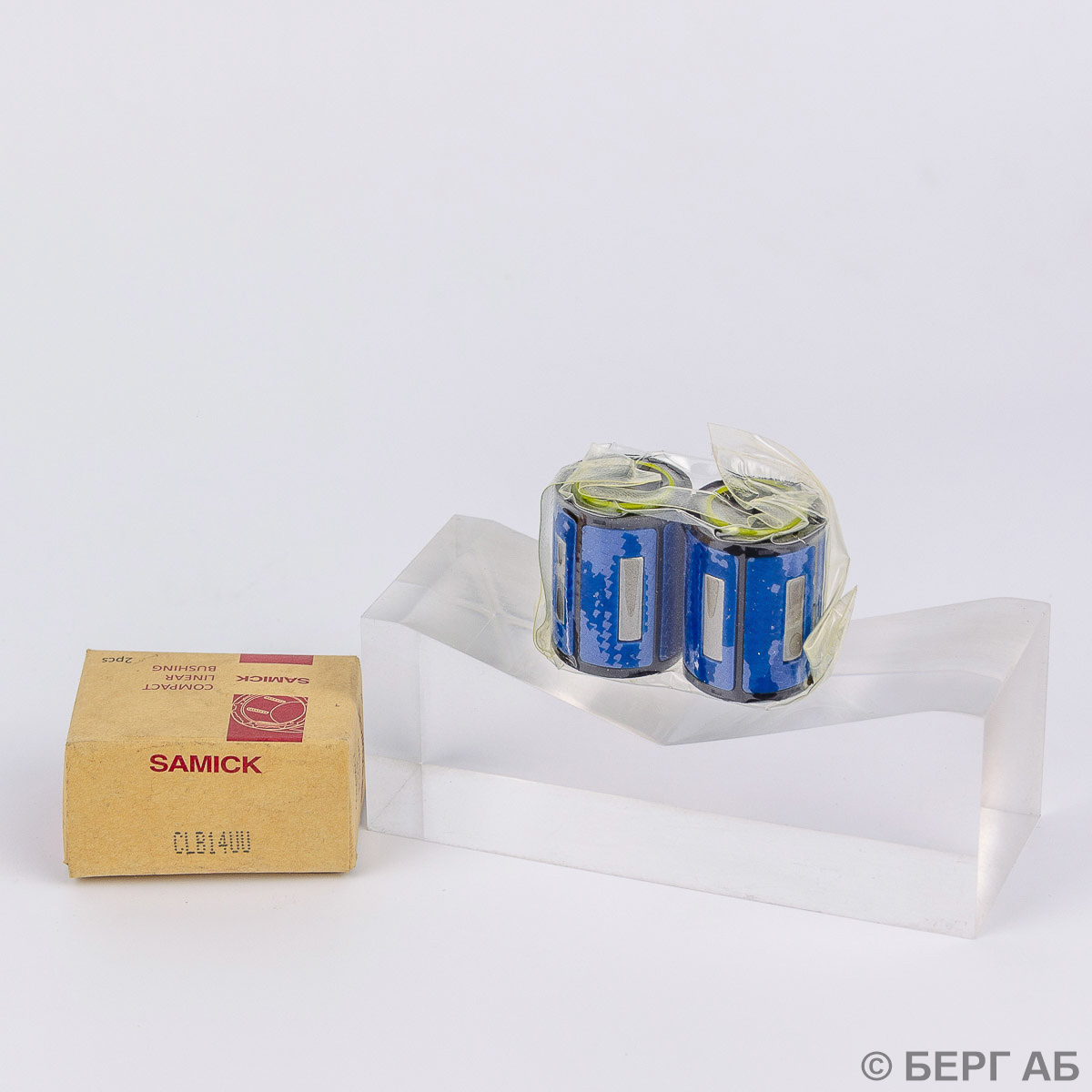

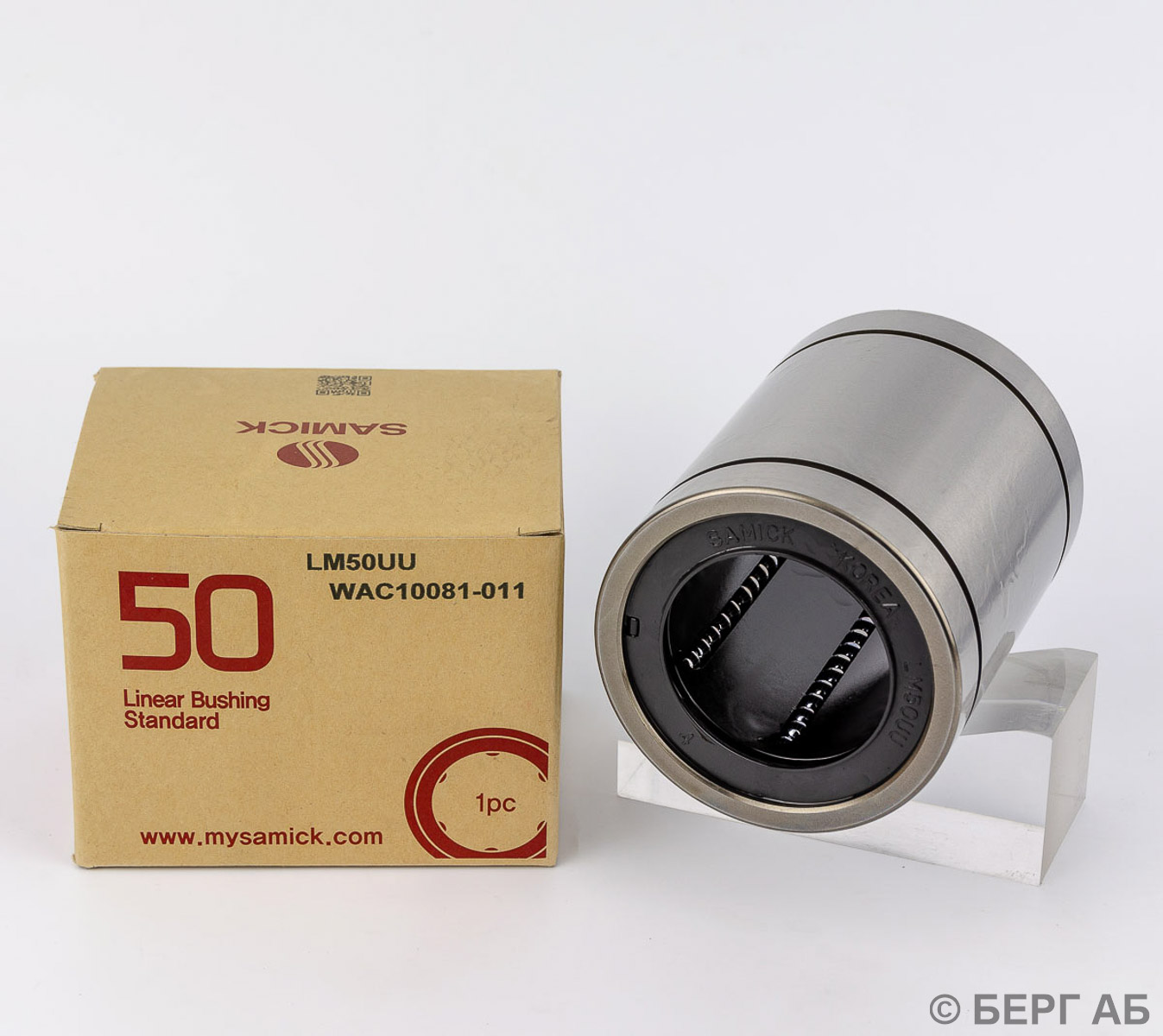

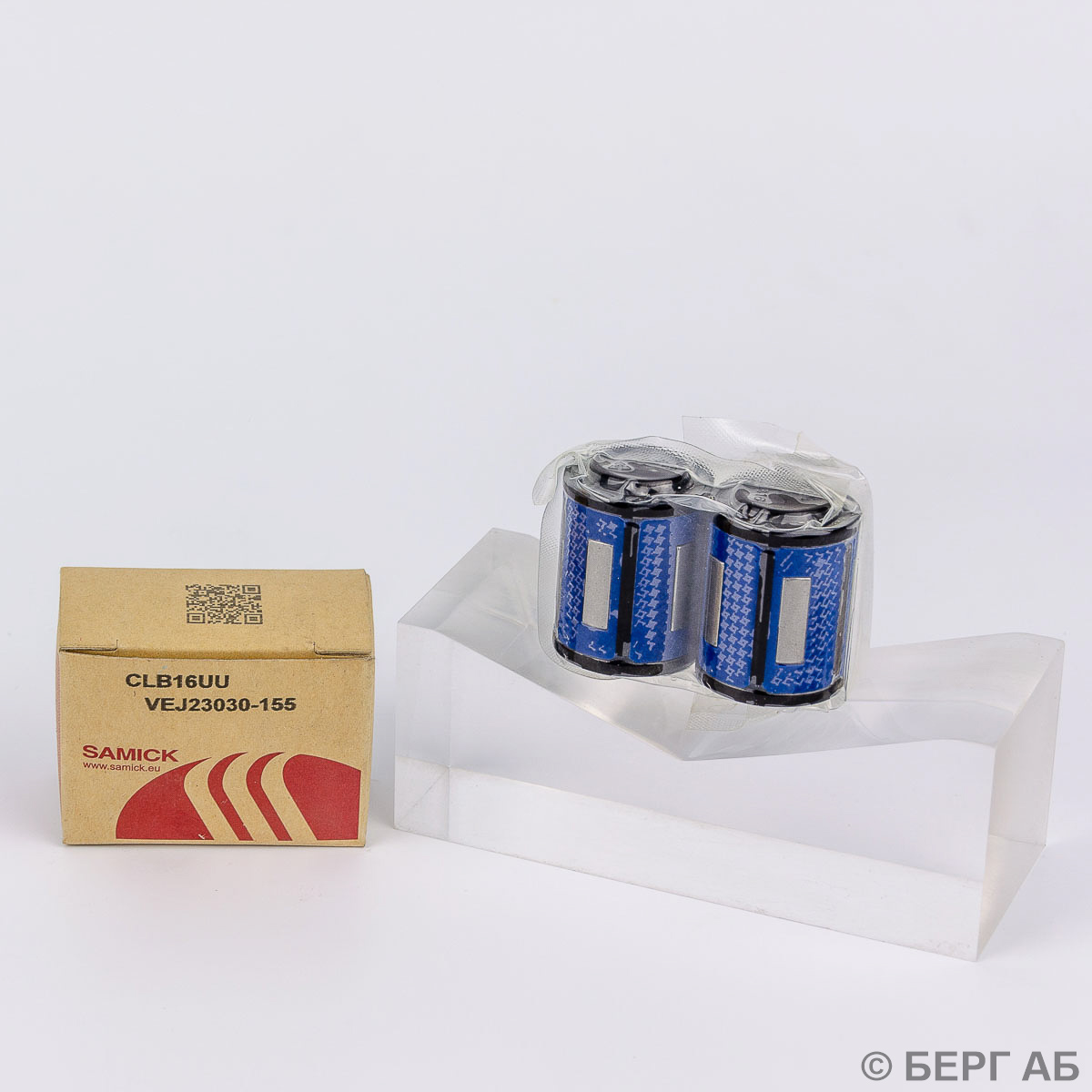

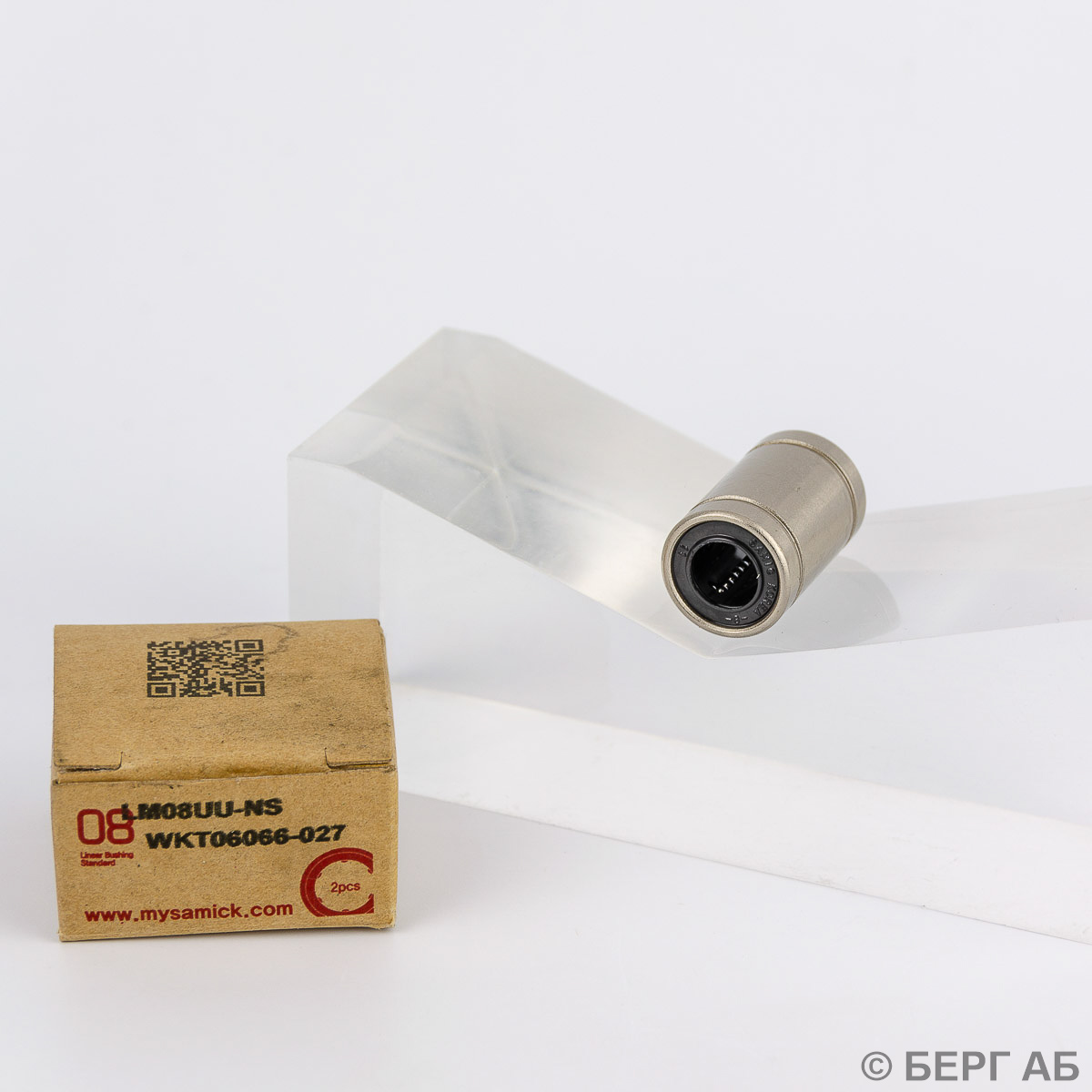

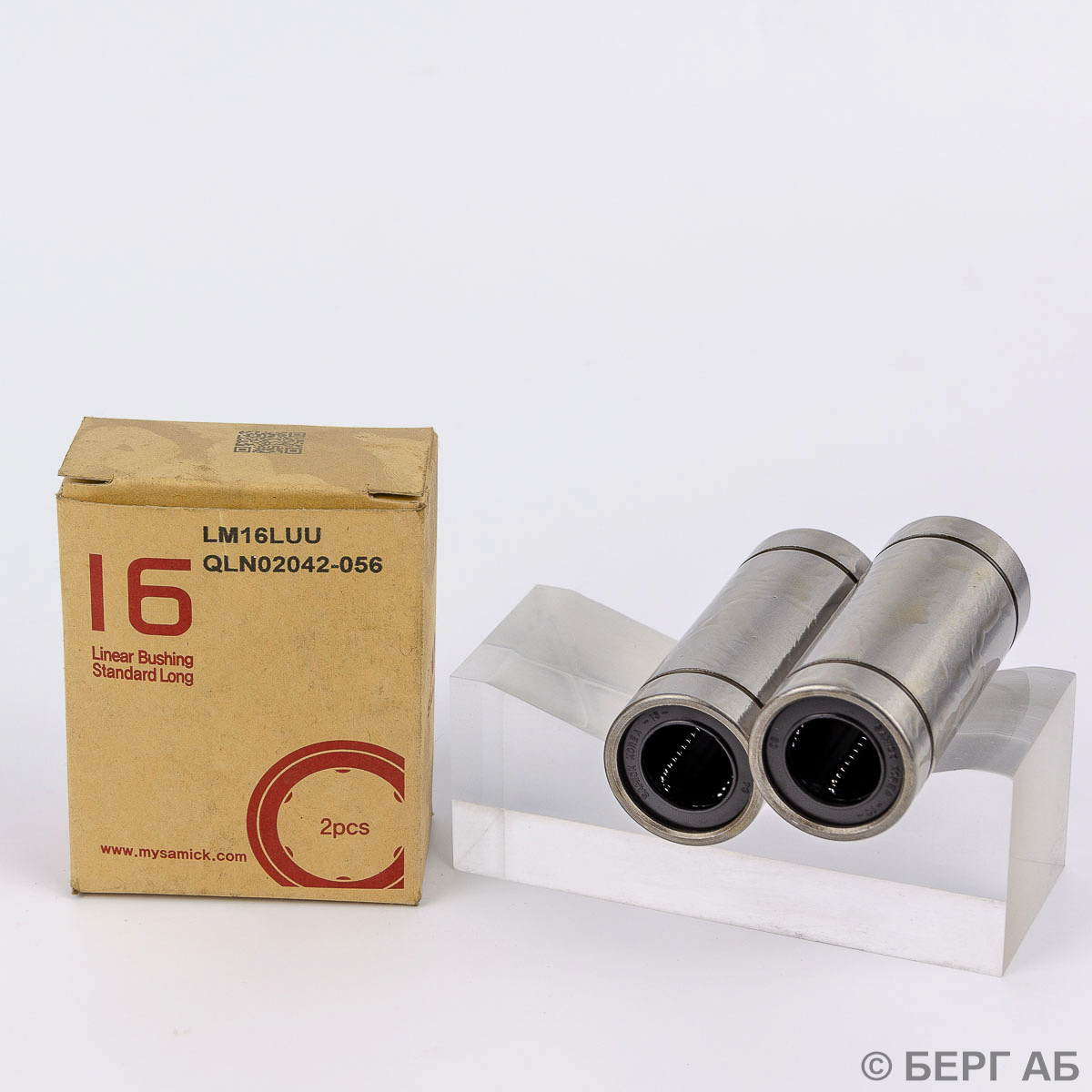

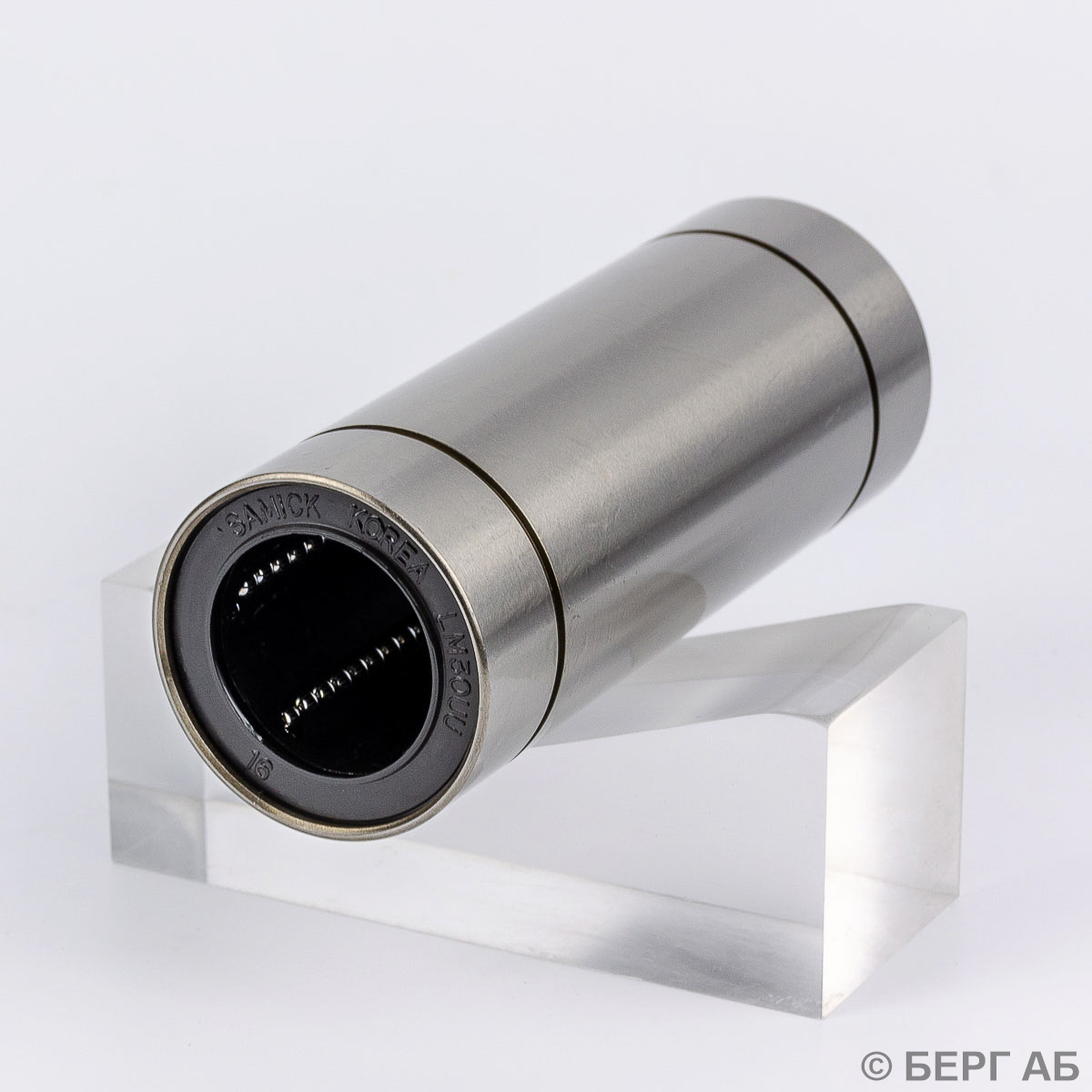

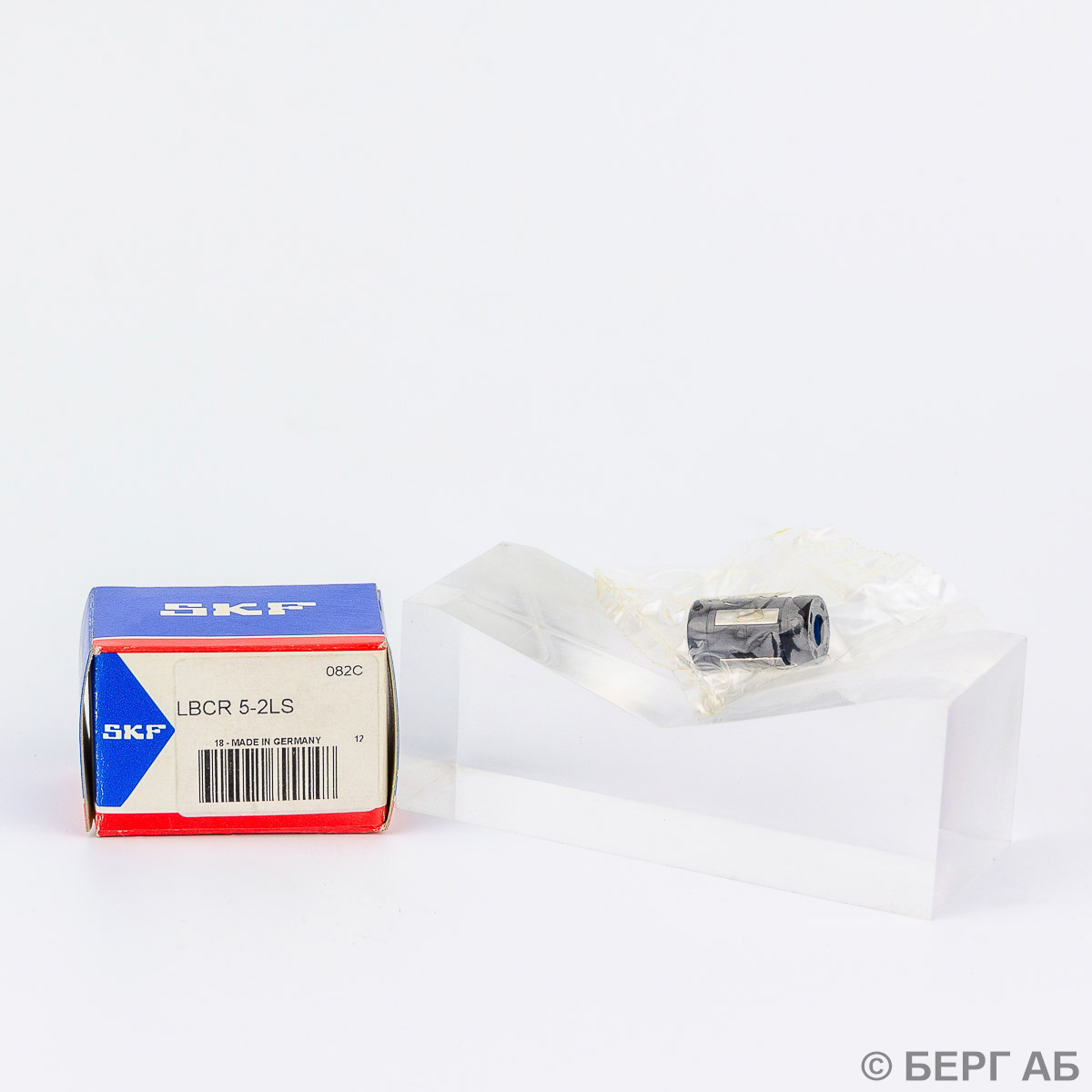

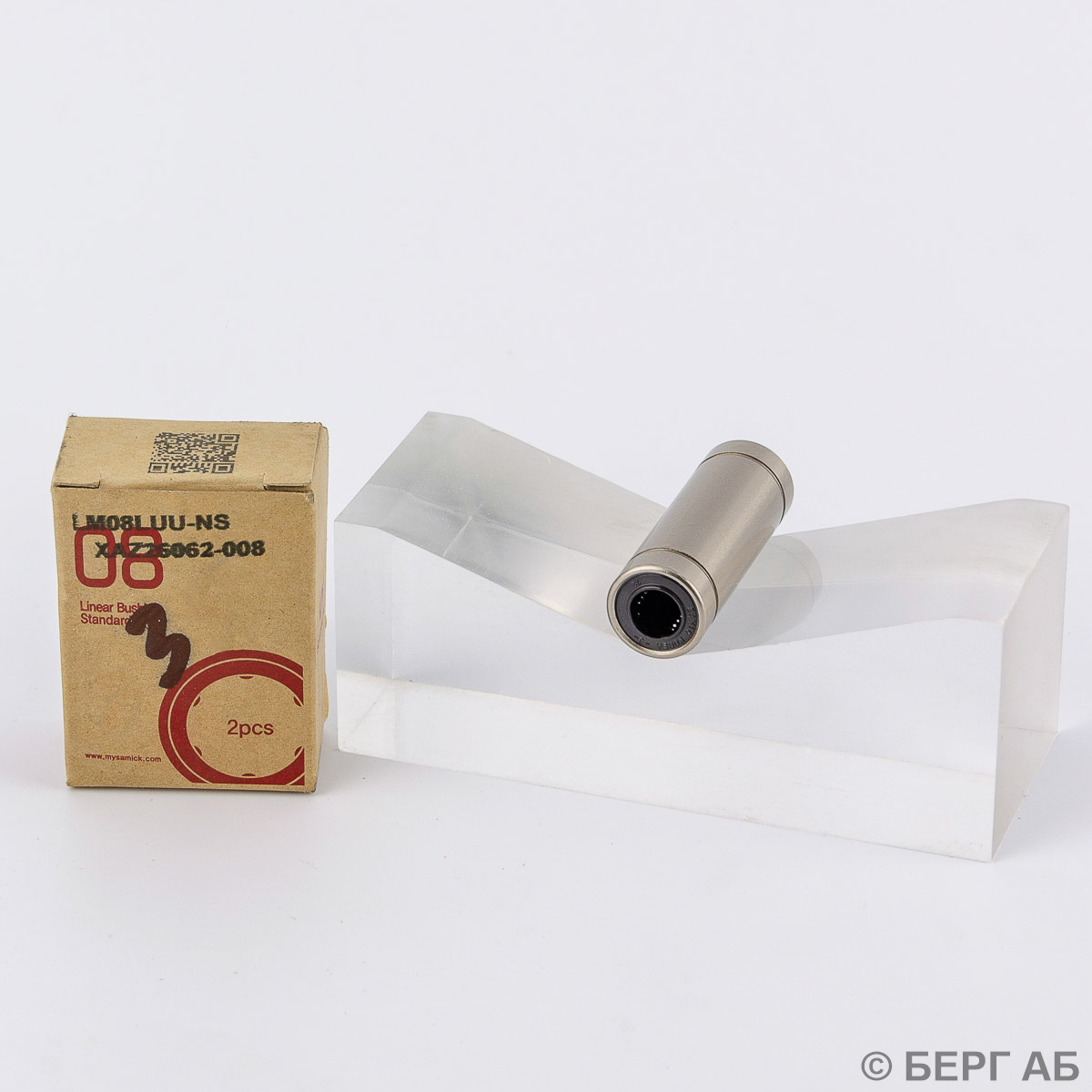

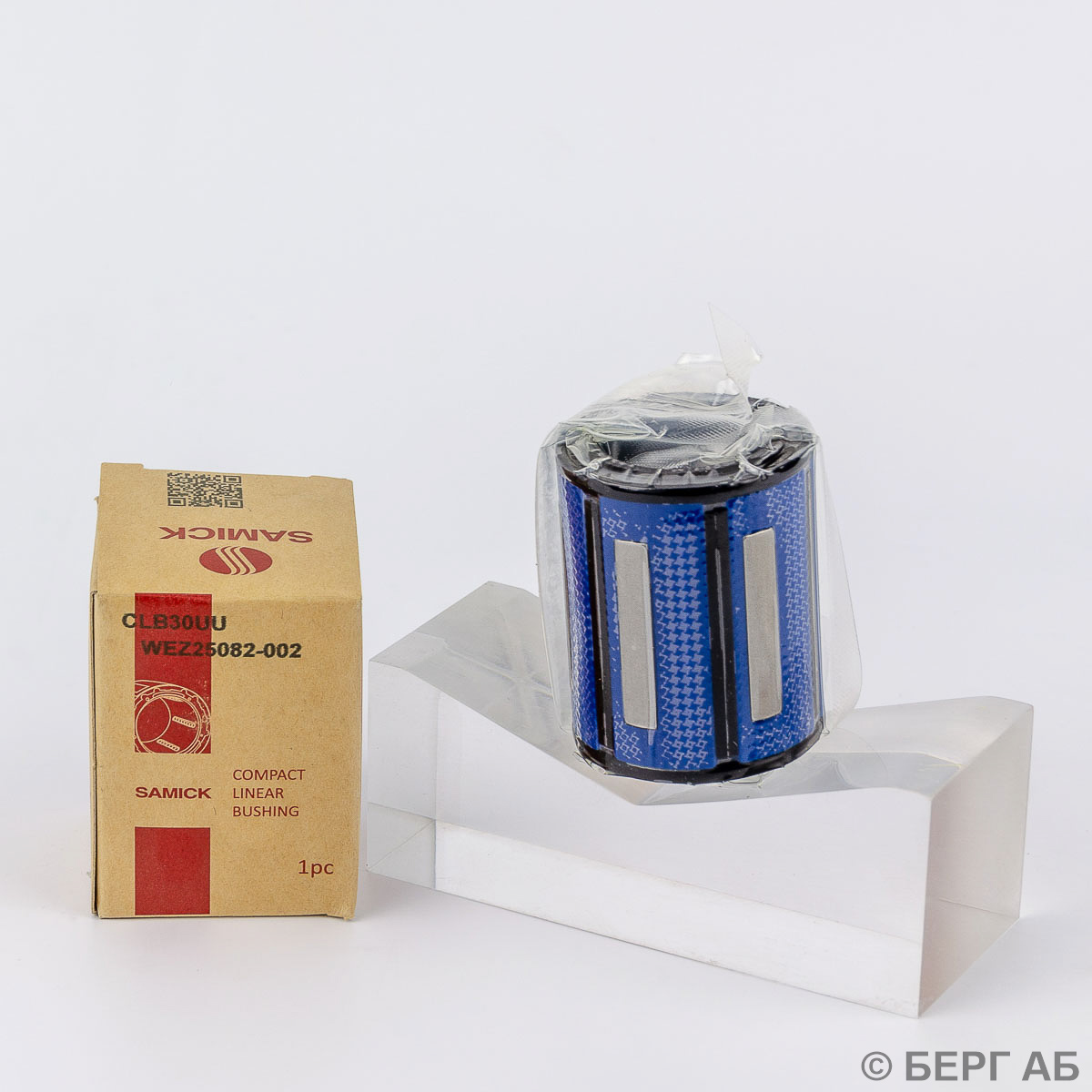

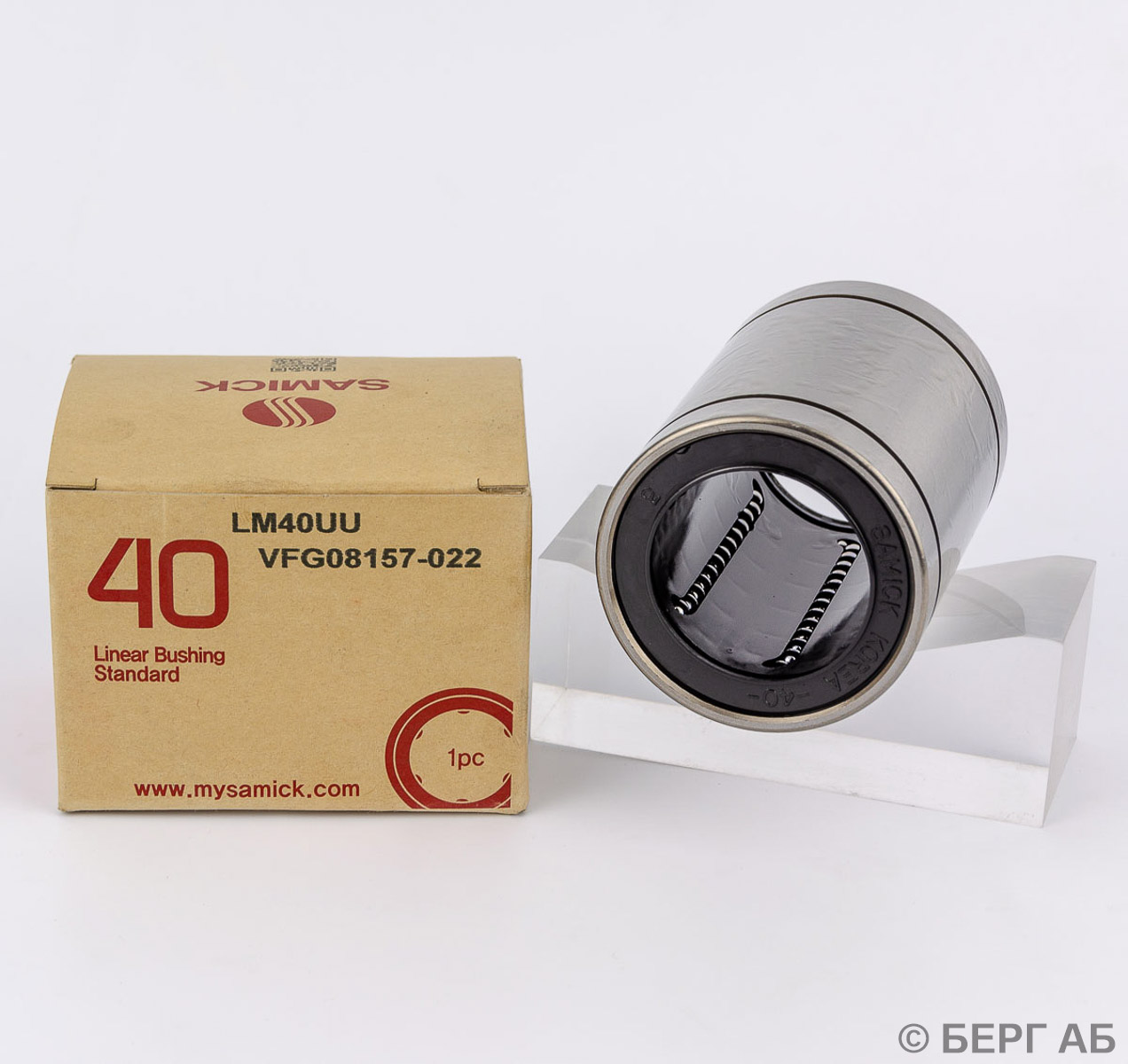

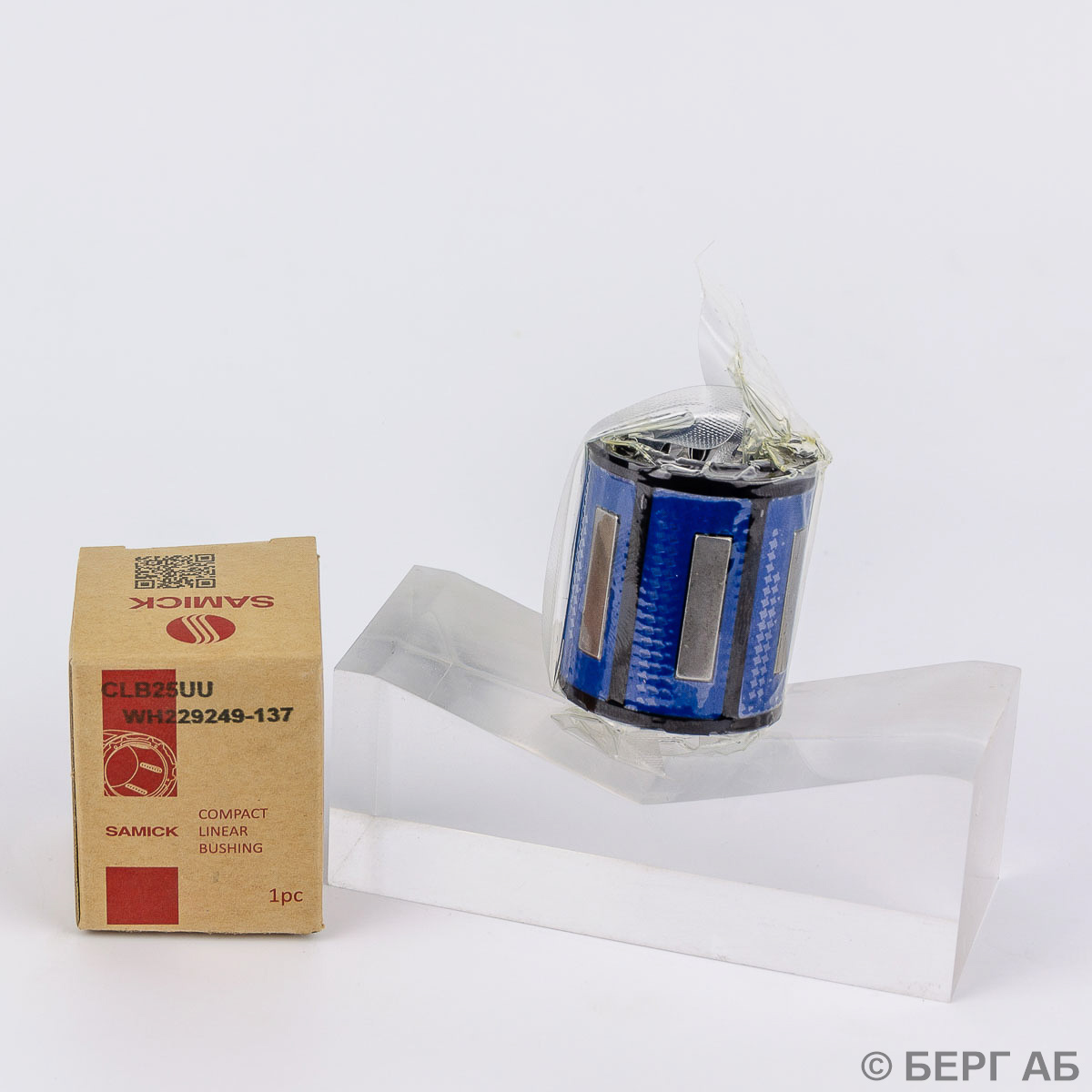

Существует два стандартных метрических размерных ряда – компактные шариковые втулки по ISO 1 и шариковые втулки повышенной грузоподъемности по ISO 3. Американские компании производят также шариковые втулки с дюймовыми размерами. Практически все известные производители придерживаются данных стандартов, поэтому чаще всего возможна замена вышедших из строя линейных шариковых подшипников на подшипники SKF, которые всегда есть в наличии на нашем складе.

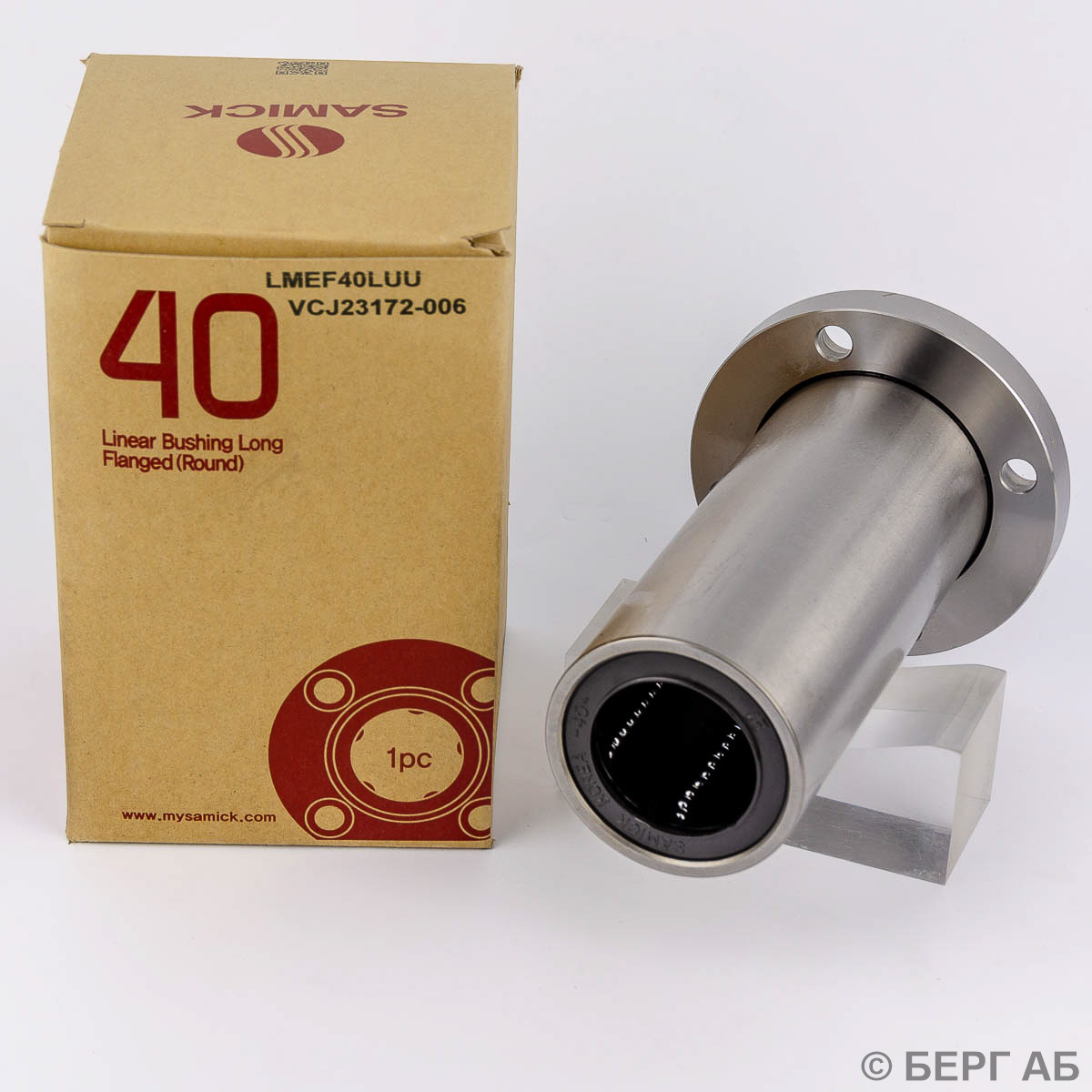

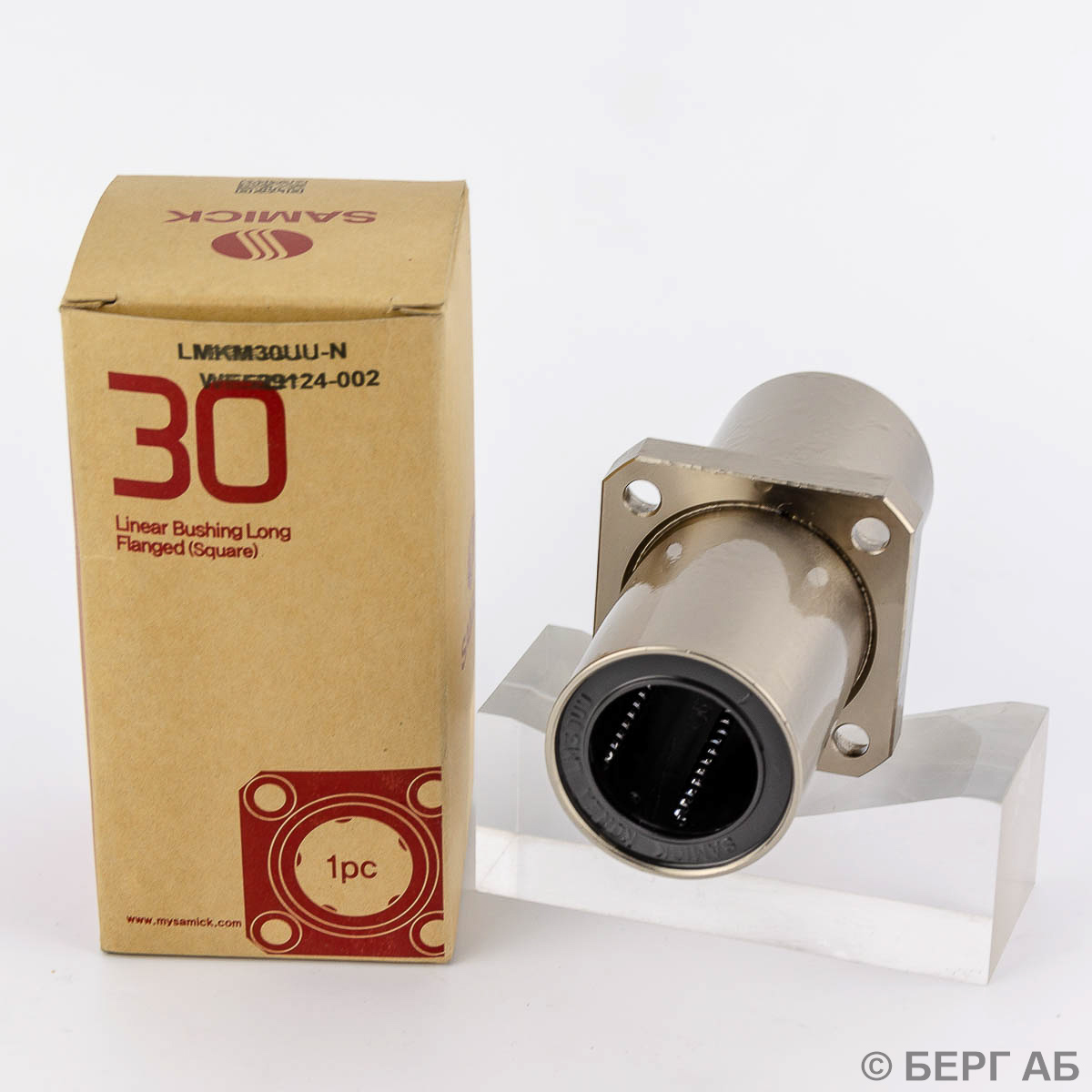

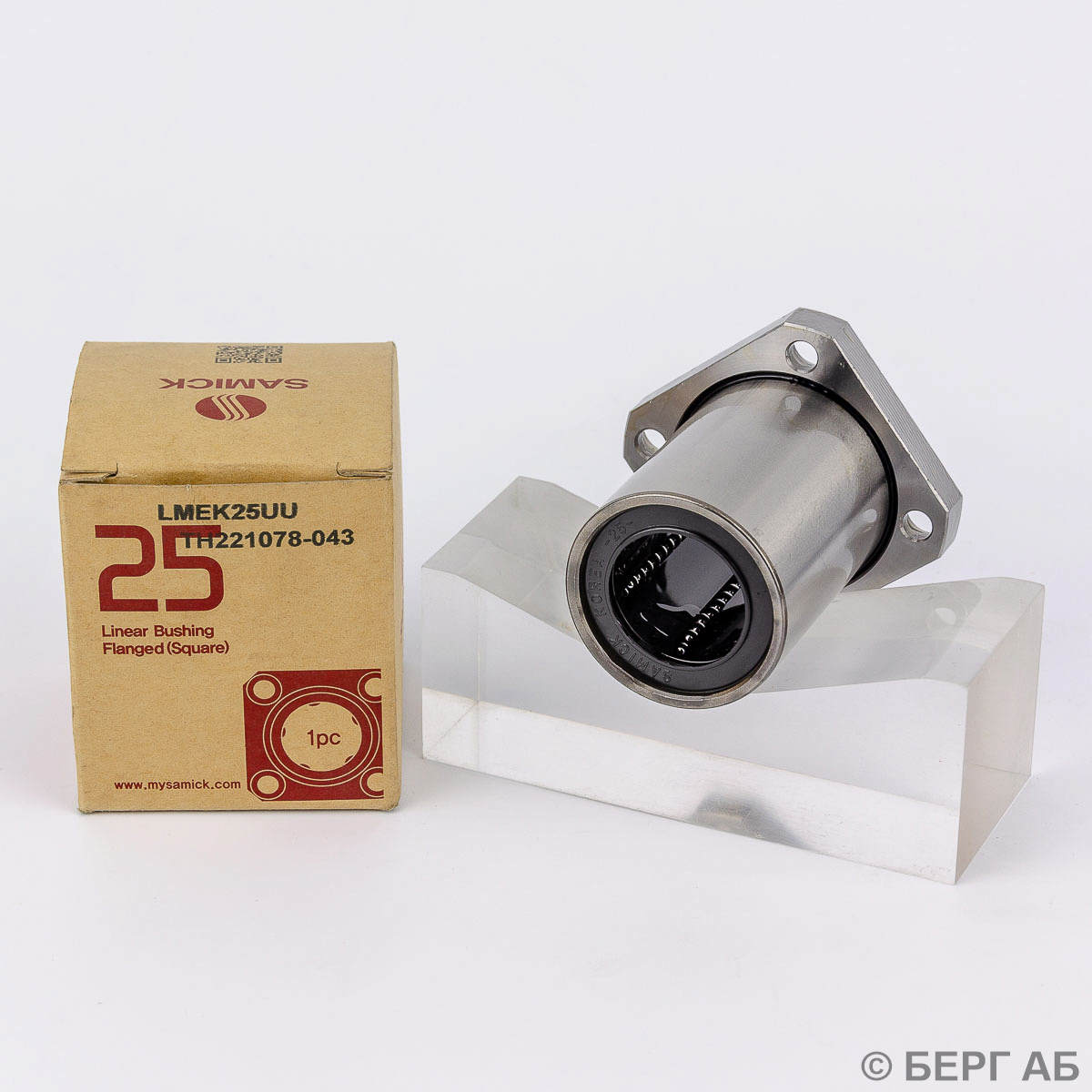

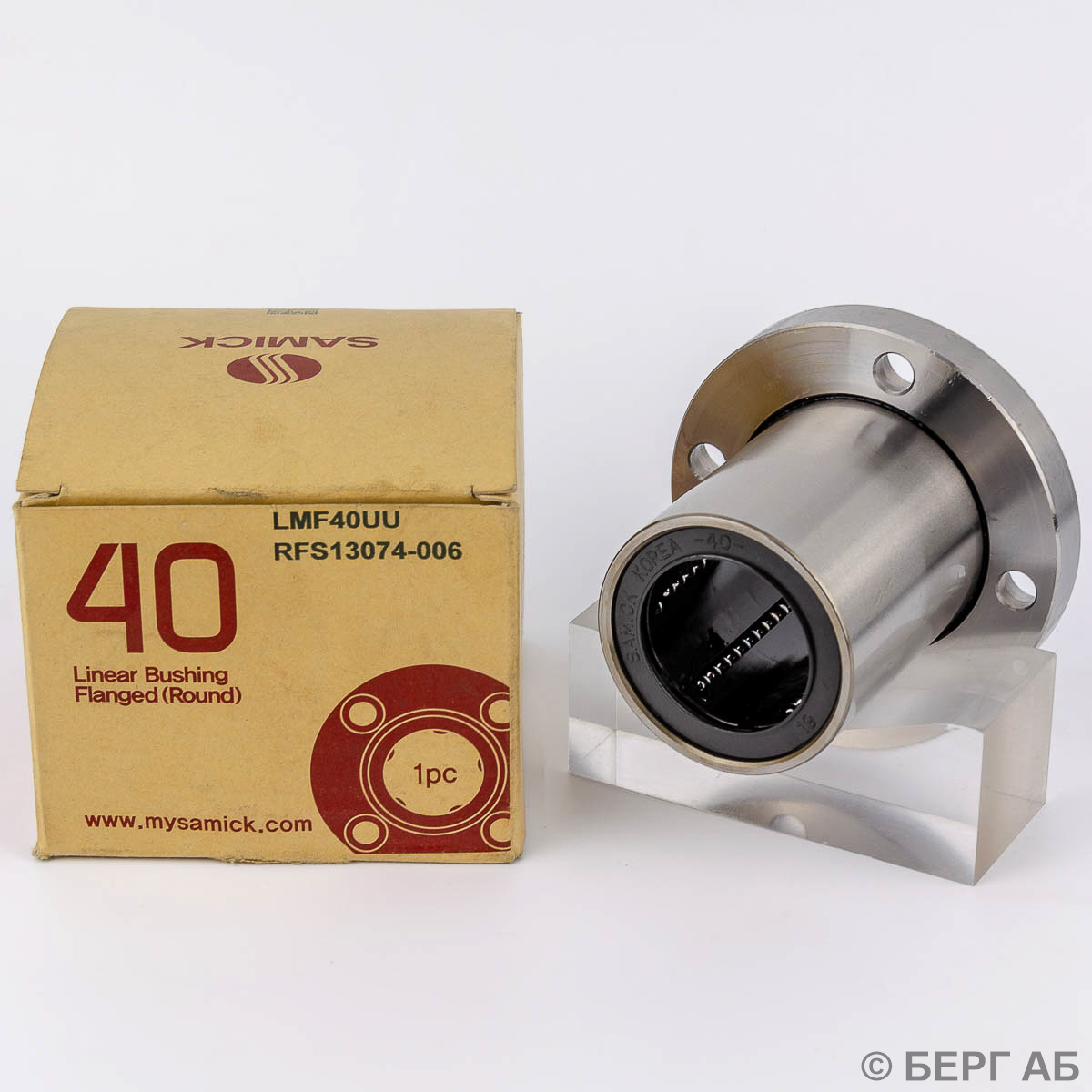

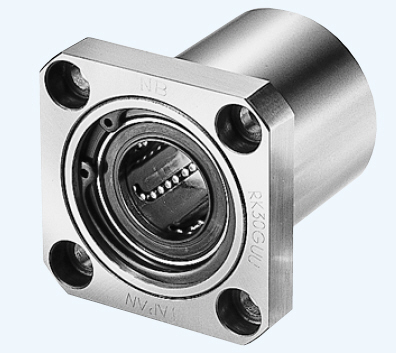

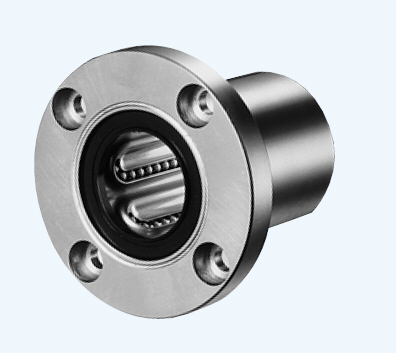

Более сложные конструкции линейных подшипников предусматривают наличие круглых или квадратных фланцев.

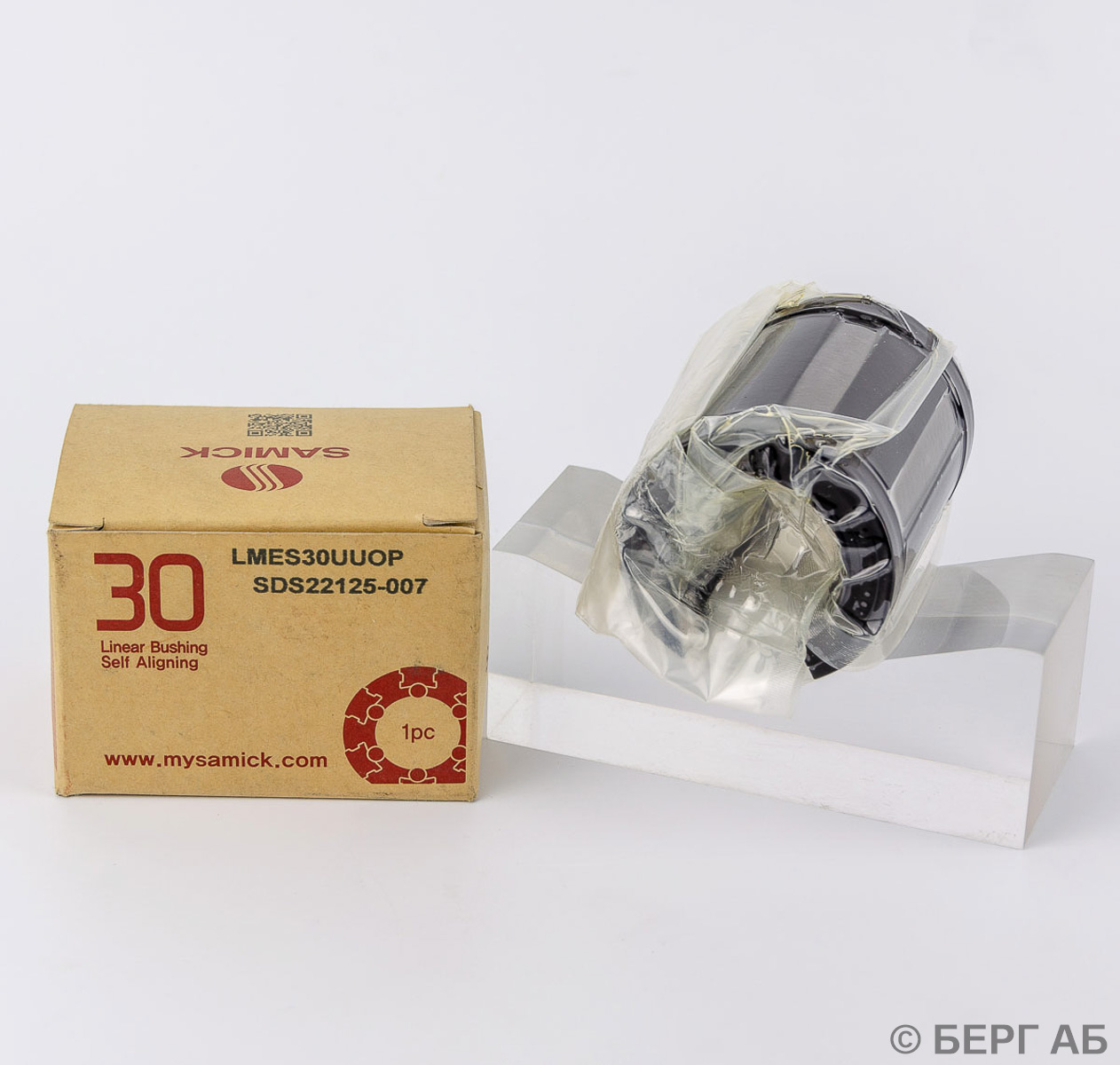

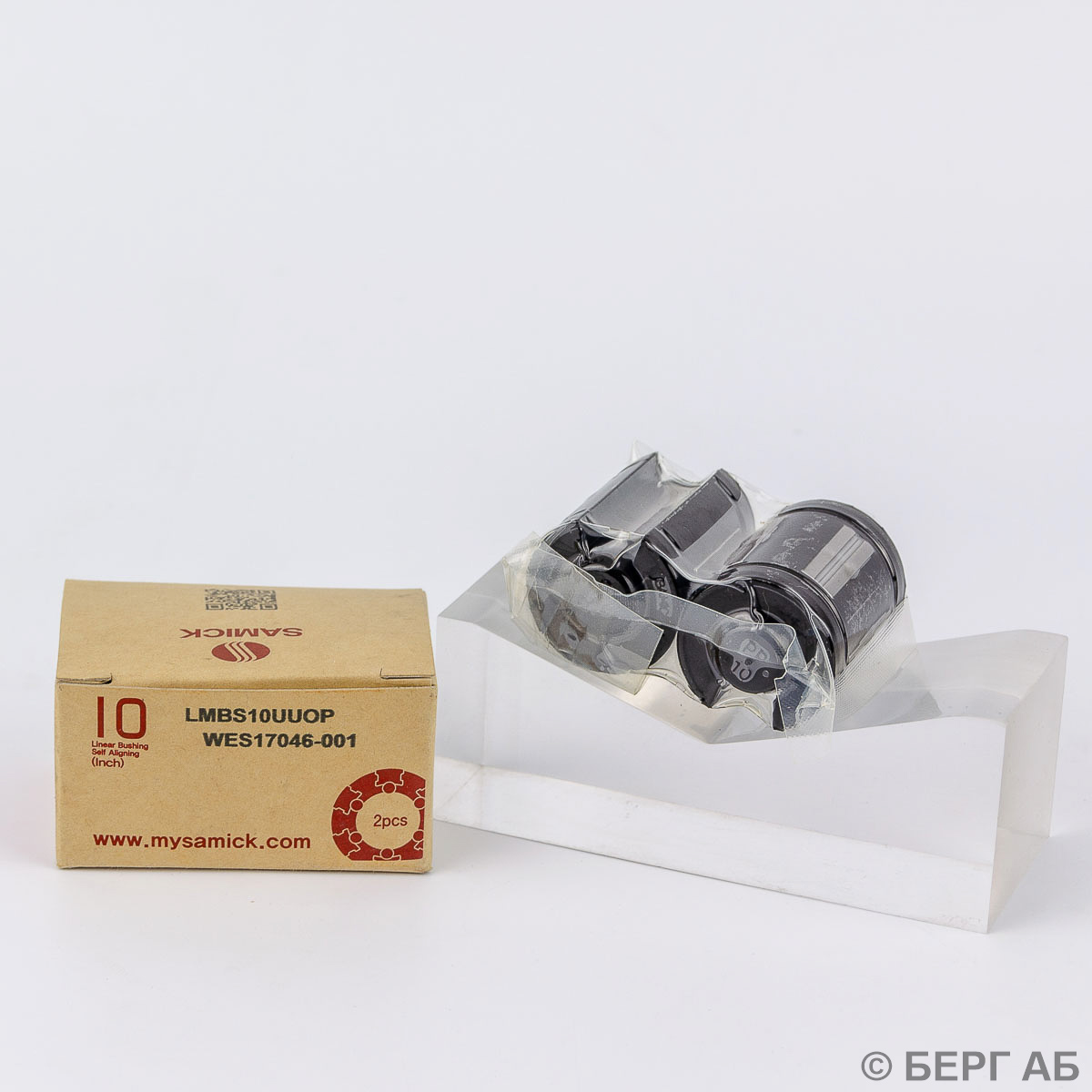

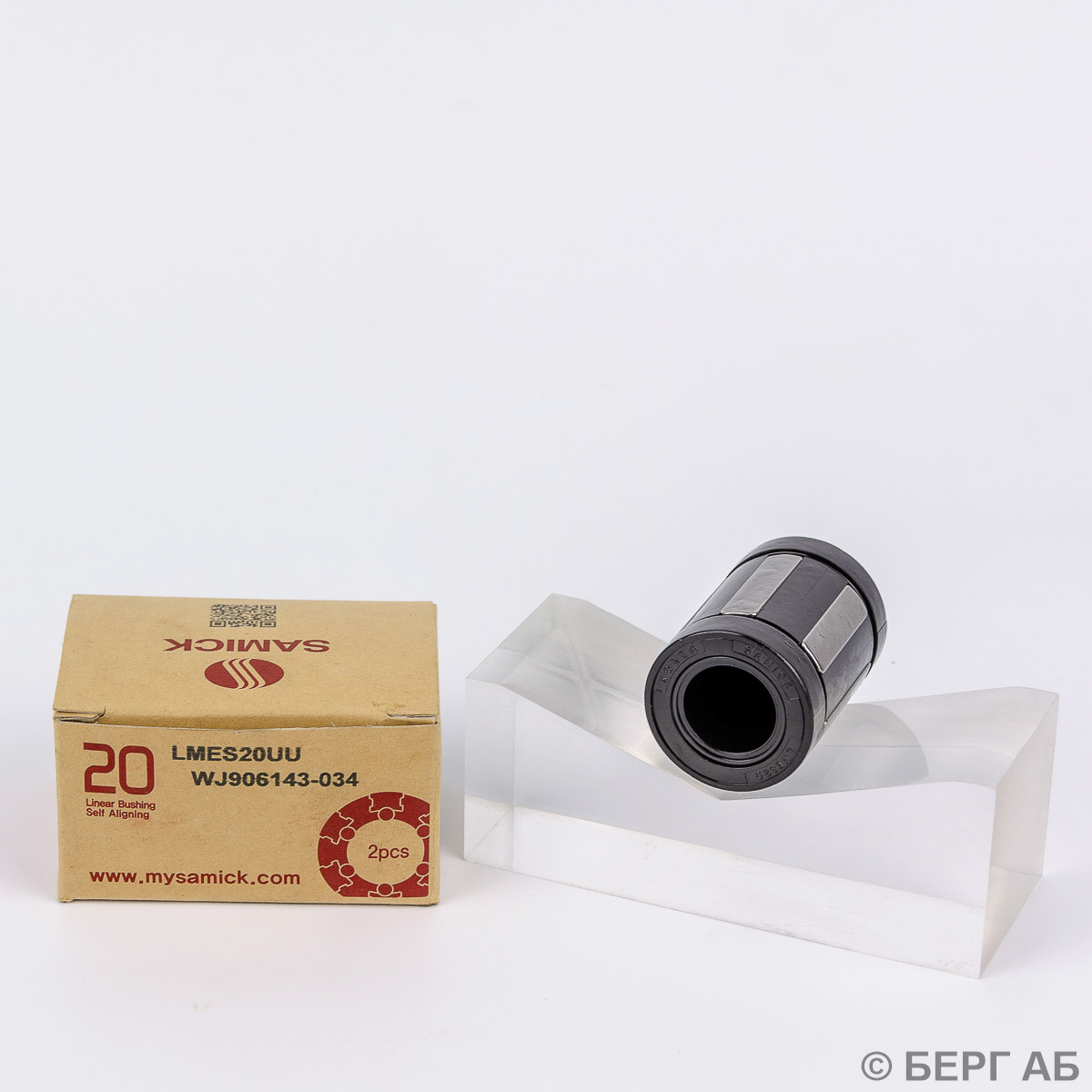

Различают стандартные и самоустанавливающиеся исполнения линейных шариковых втулок. Самоустанавливающиеся линейные подшипники допускают перекосы оси вала относительно оси втулки на 1 угловой градус. Часто такие линейные подшипники используются для избежания негативного влияния ошибок монтажа направляющих валов.

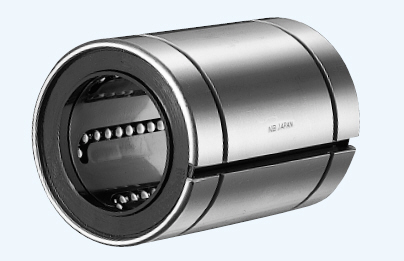

Выпускаются также шариковые втулки с регулируемым внутренним зазором.

Применение

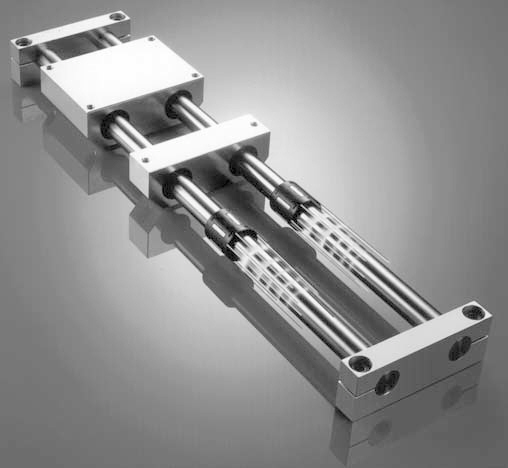

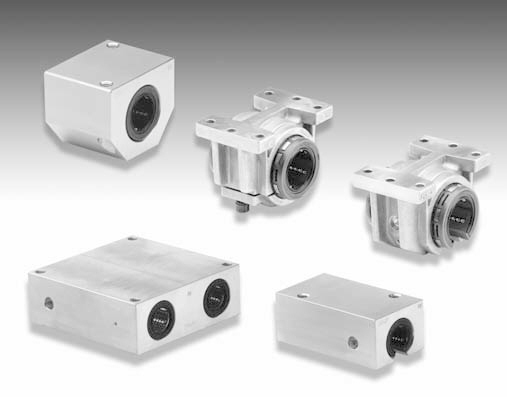

Линейные подшипники могут поставляться в корпусах с предустановленными одной, двумя или четырьмя шариковыми втулками. Такие изделия также носят название "каретки". Корпуса со втулками могут иметь систему регулировки внутреннего зазора.

•

•

•

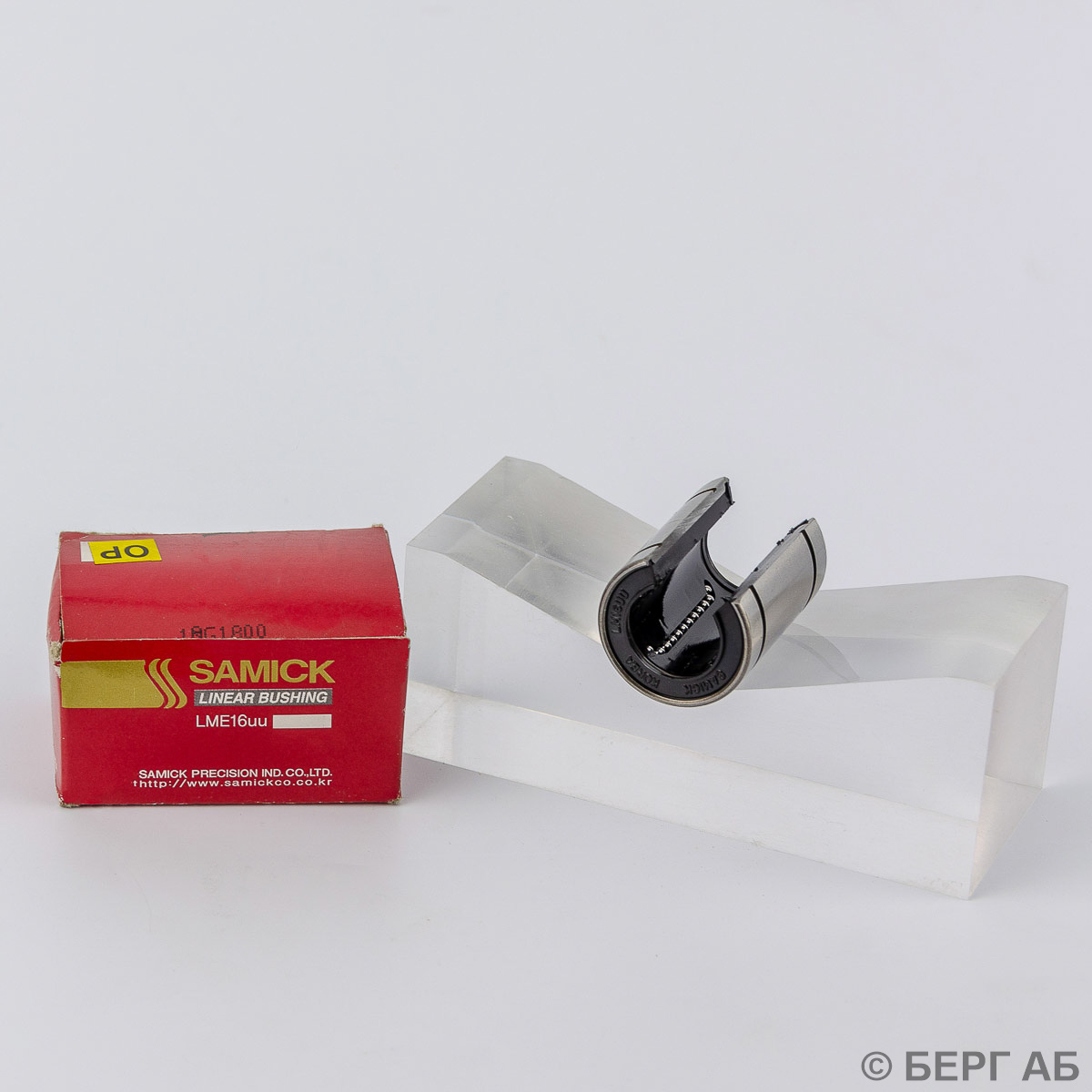

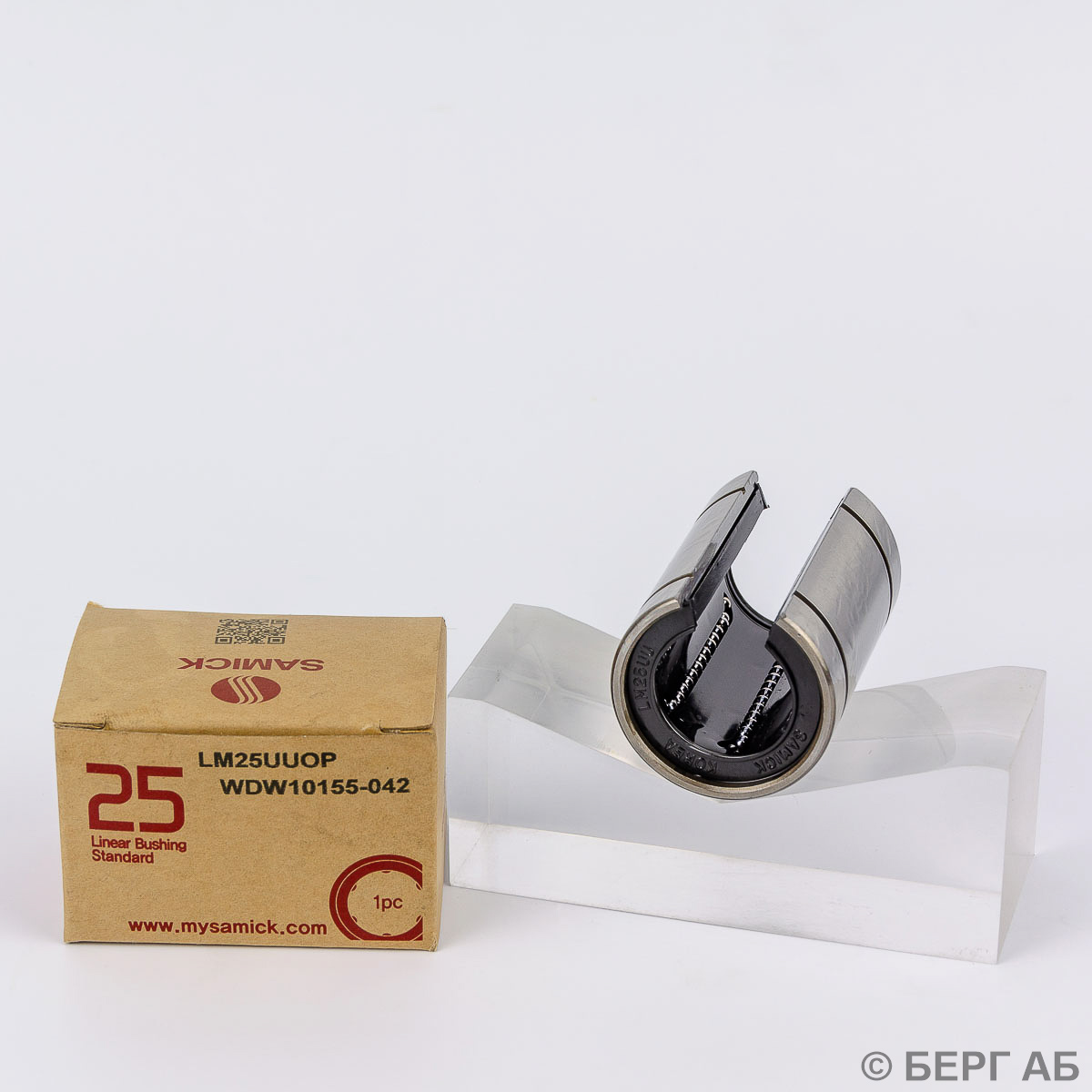

У открытых линейных шариковых втулок корпус изготовлен в форме цилиндра с "вырезанным" сегментом для обеспечения беспрепятственного движения втулки по валу, установленному на опору.

Необходимо подчеркнуть, что все вышеперечисленные типы линейных шариковых втулок должны использоваться ТОЛЬКО для строго линейных перемещений. Их вращение вокруг собственной оси во время работы не допускается.

В случаях, когда требуется организовать одновременно вращательное и поступательное движение, следует использовать специально сконструированные для этой цели шариковые втулки.

•

•

Шариковые втулки в интернет-магазине.

Как показано на рисунках, принцип действия таких линейных подшипников использует ту же идею, что и продукция Steinel Normalien для производства штампов.

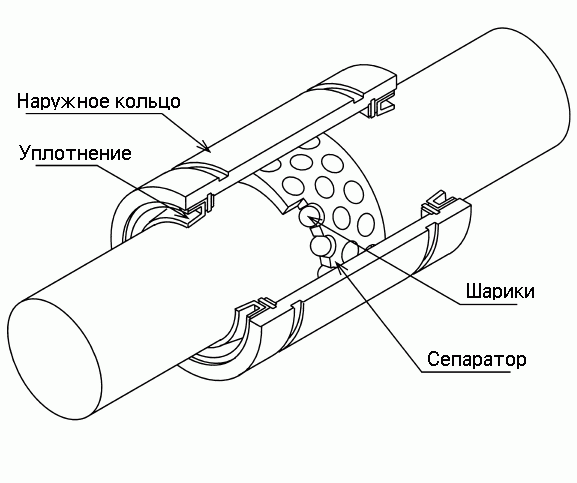

Во втулках с ограниченным линейным ходом шарики в сепараторе из легкого металлического сплава способны осуществлять вращательное движение относительно корпуса втулки.

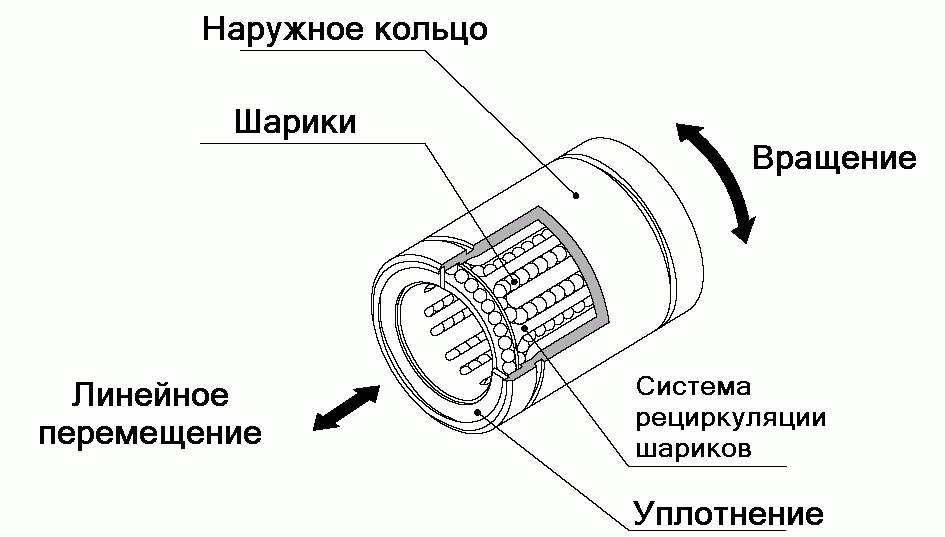

Шариковые втулки с бесконечным линейным ходом и каретки на их основе имеют более сложную структуру с полноценной системой рециркуляции шариков.

Примеры использования этих изделий:

• вертикальный робот манипулятор,

• многоступенчатая ременная передача,

• устройство смены инструмента,

• поворотный стол.

BERGAB поставляет линейные шариковые втулки со склада и под заказ.
