Подшипник качения с шариками называют шариковым подшипником. Он предназначен для поддержки быстро вращающихся узлов и восприятия умеренных нагрузок. Благодаря простоте и универсальности подшипники данного типа получили наибольшее распространение в технике.
Между кольцами подшипника расположены шарики, и когда он вращается, они катятся по дорожкам качения, обеспечивая плавность вращения и возможность восприятия нагрузок.
Кольца обычно изготавливают из углеродистой стали и закаляют дорожки качения для повышения твердости поверхности до уровня 50-60 HRC. Шарики делают из очень твердой и износостойкой хромистой стали, аналогичной ШХ15. Также кольца и шарики могут изготавливаться из нержавеющей стали, полимеров, керамики, стекла и других материалов.
Часто также есть сепаратор, который удерживает шарики и не дает им столкнуться между собой. Подшипники с сепаратором имеют более высокую допустимую скорость вращения.
Посмотреть сертификат дистрибьютора
Поиск шариковых подшипников по размерам и обозначению
Типы шариковых подшипников в интернет-магазине БЕРГ АБ. Большой склад

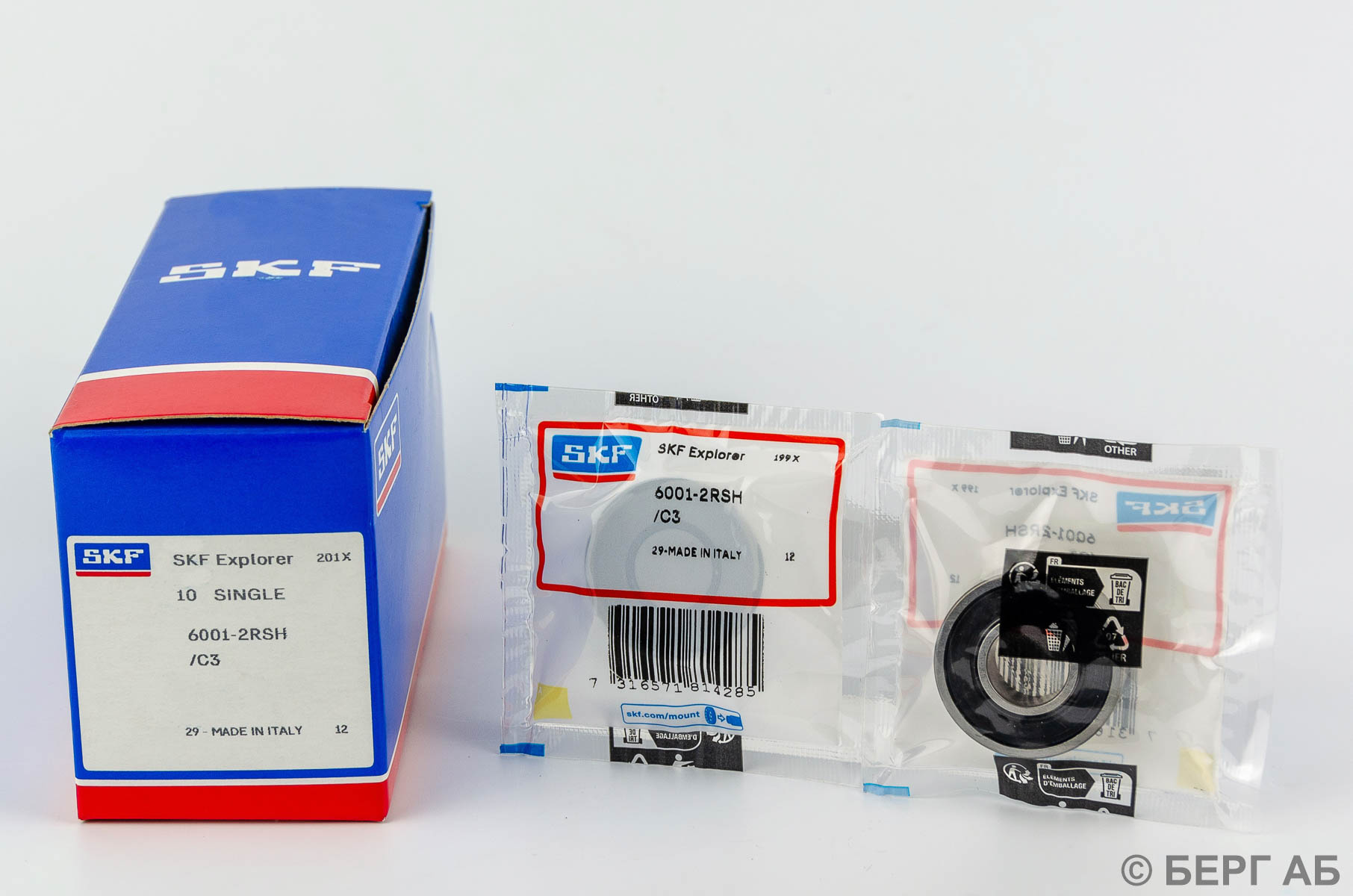

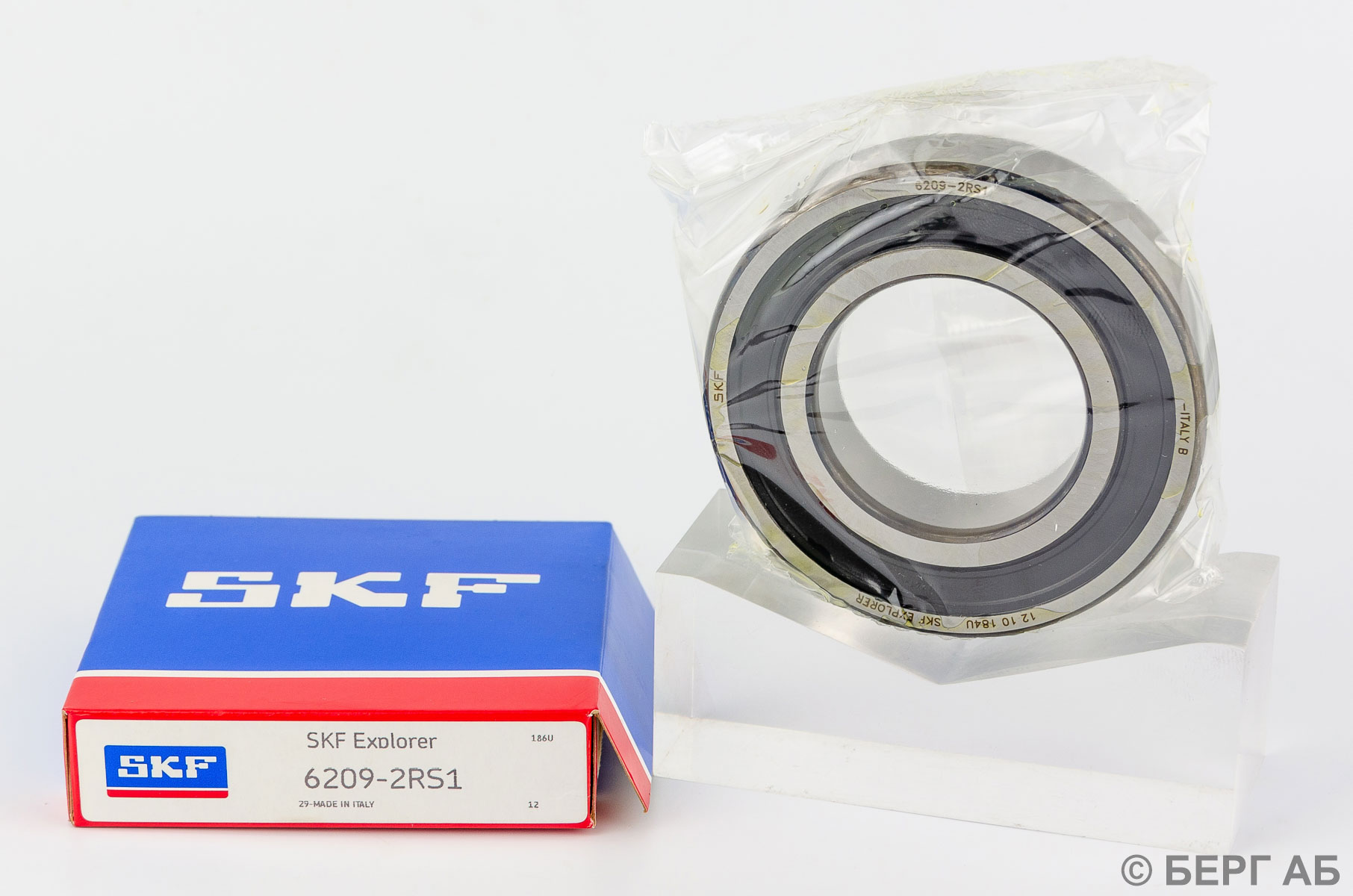

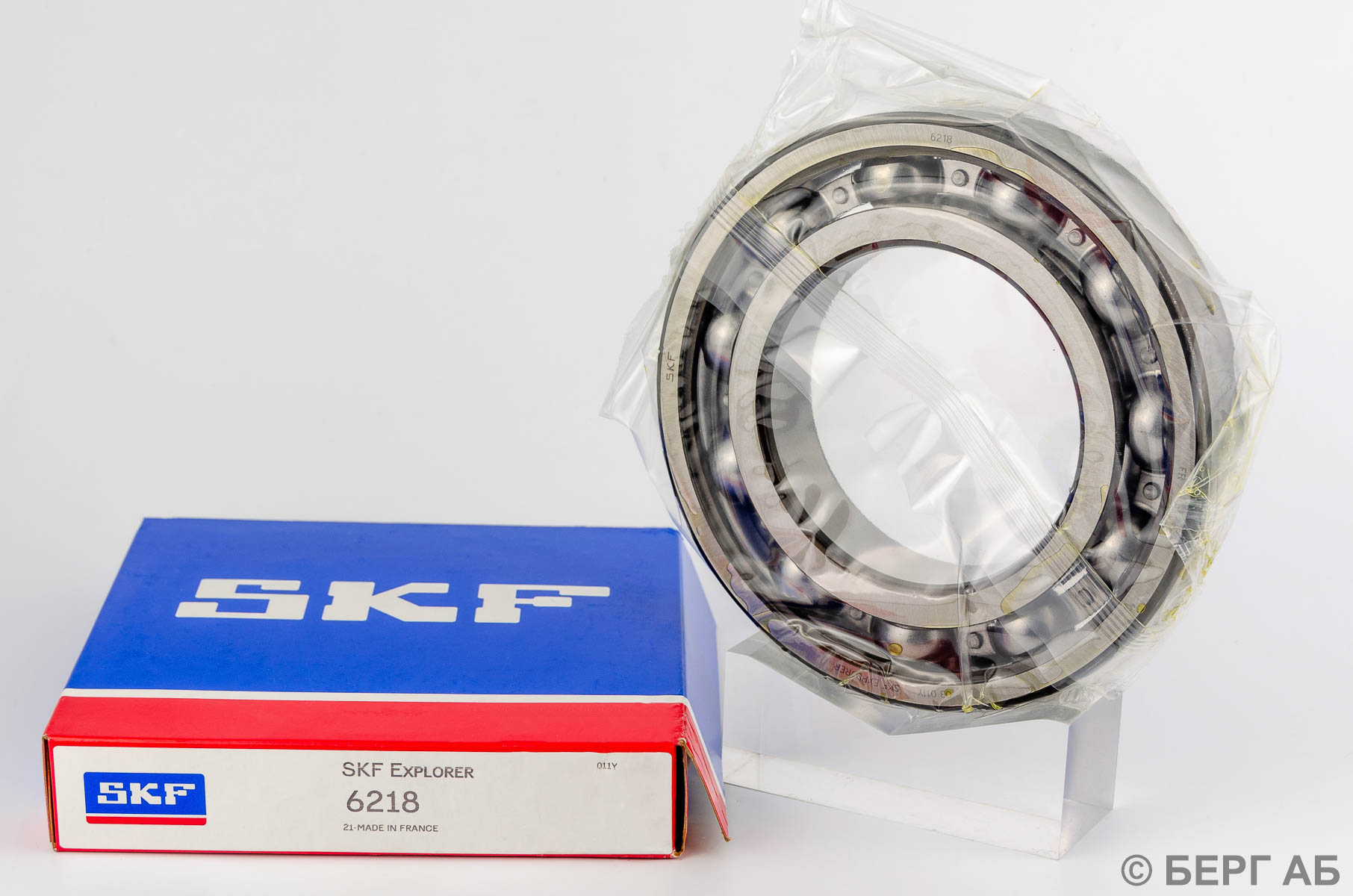

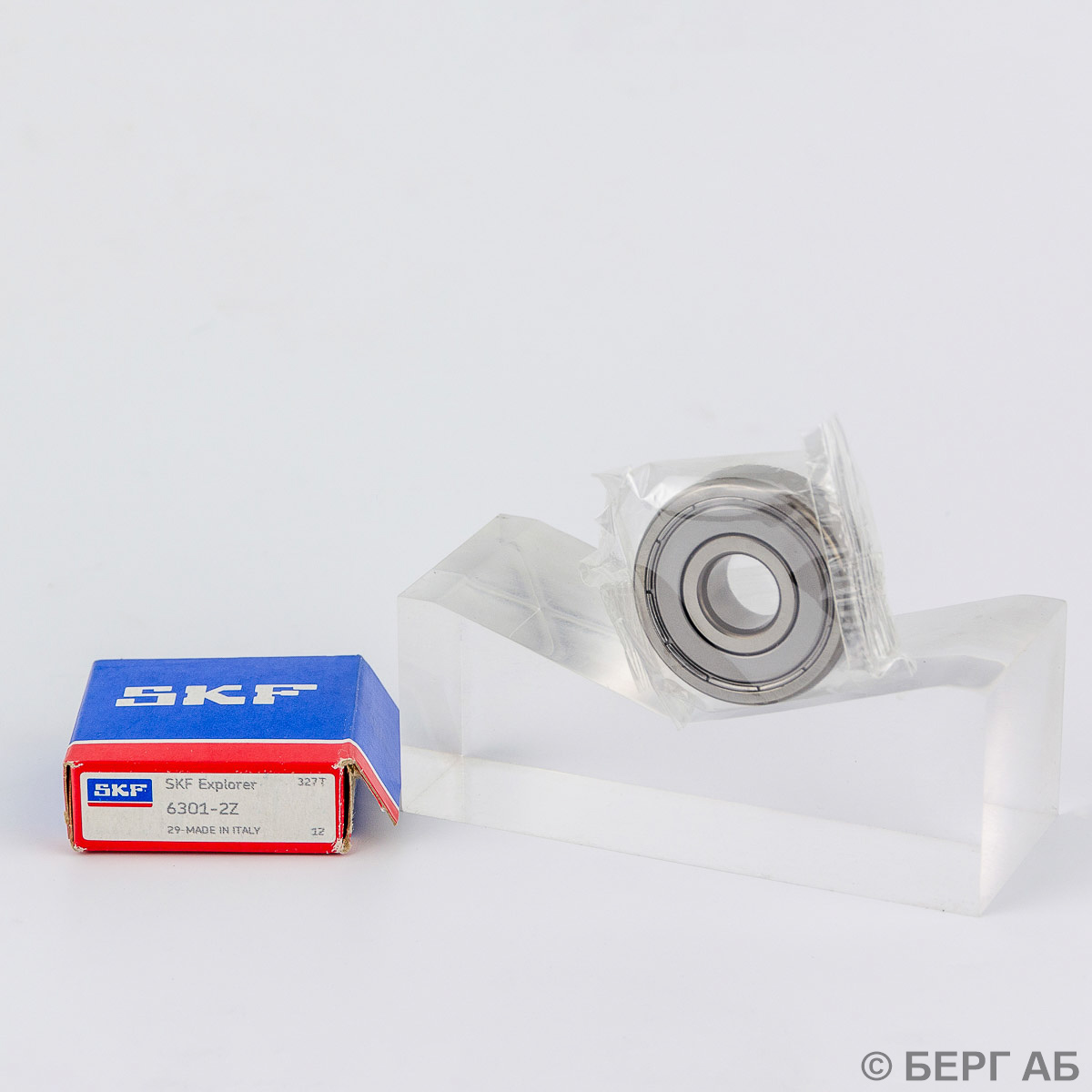

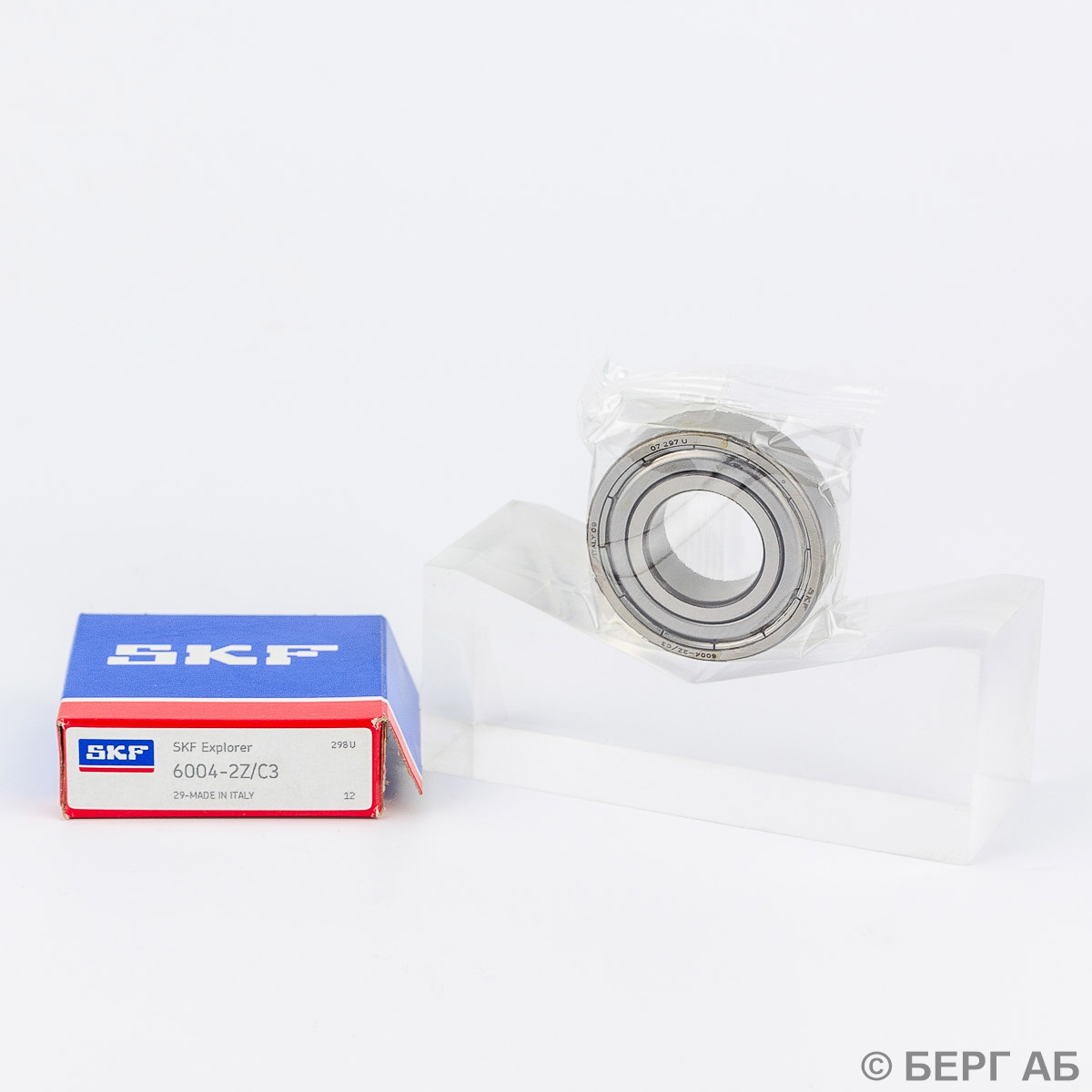

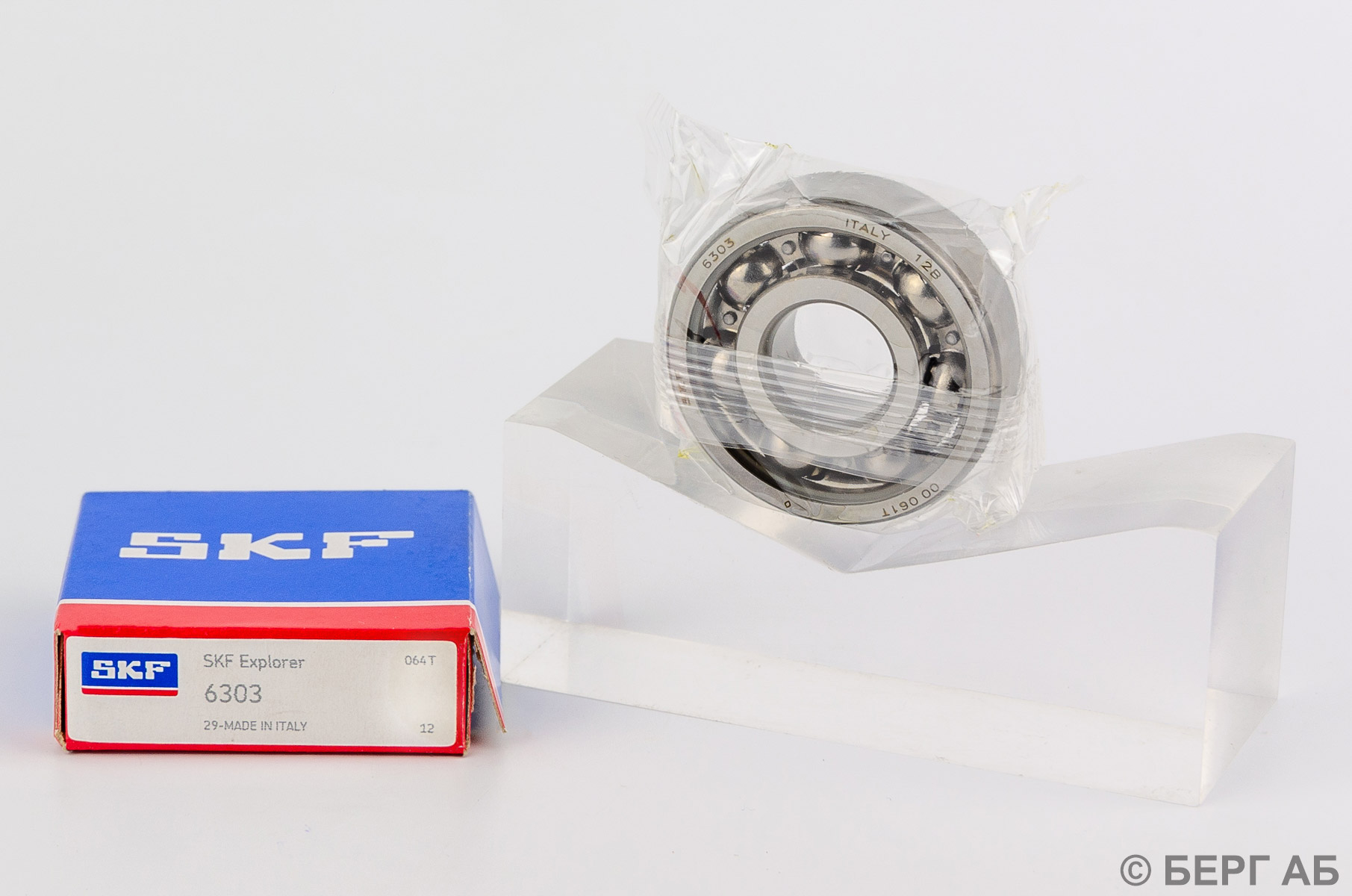

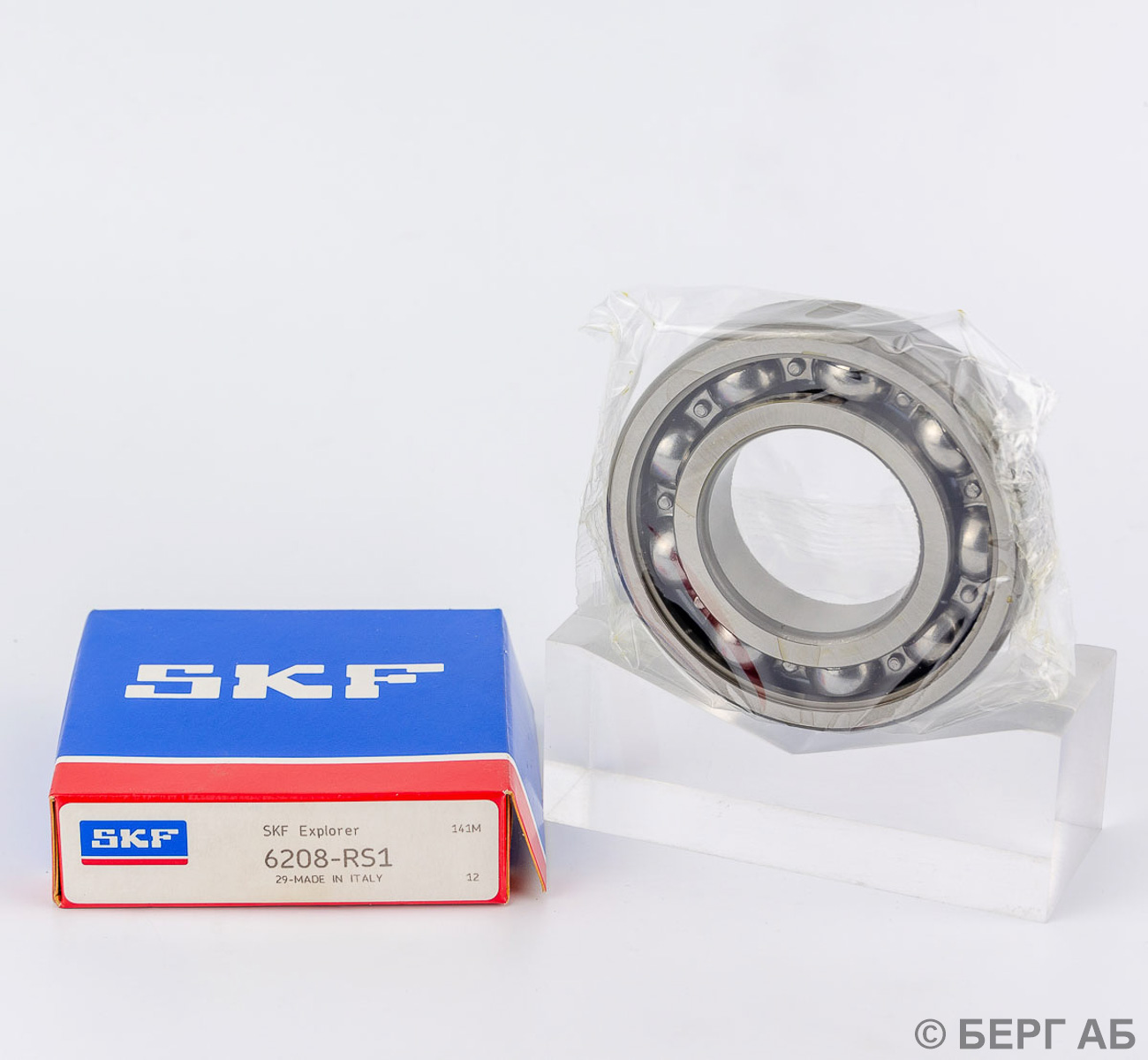

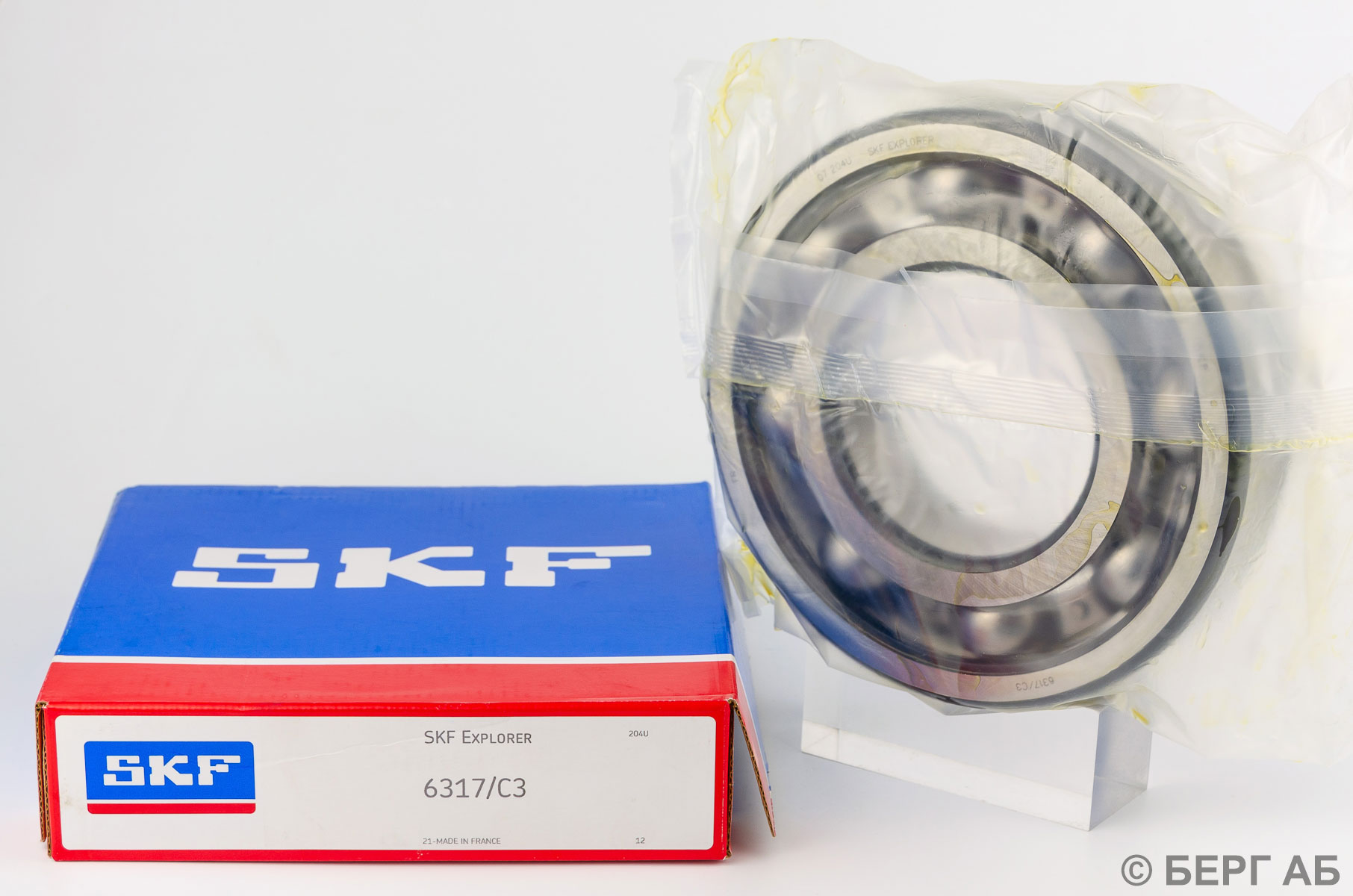

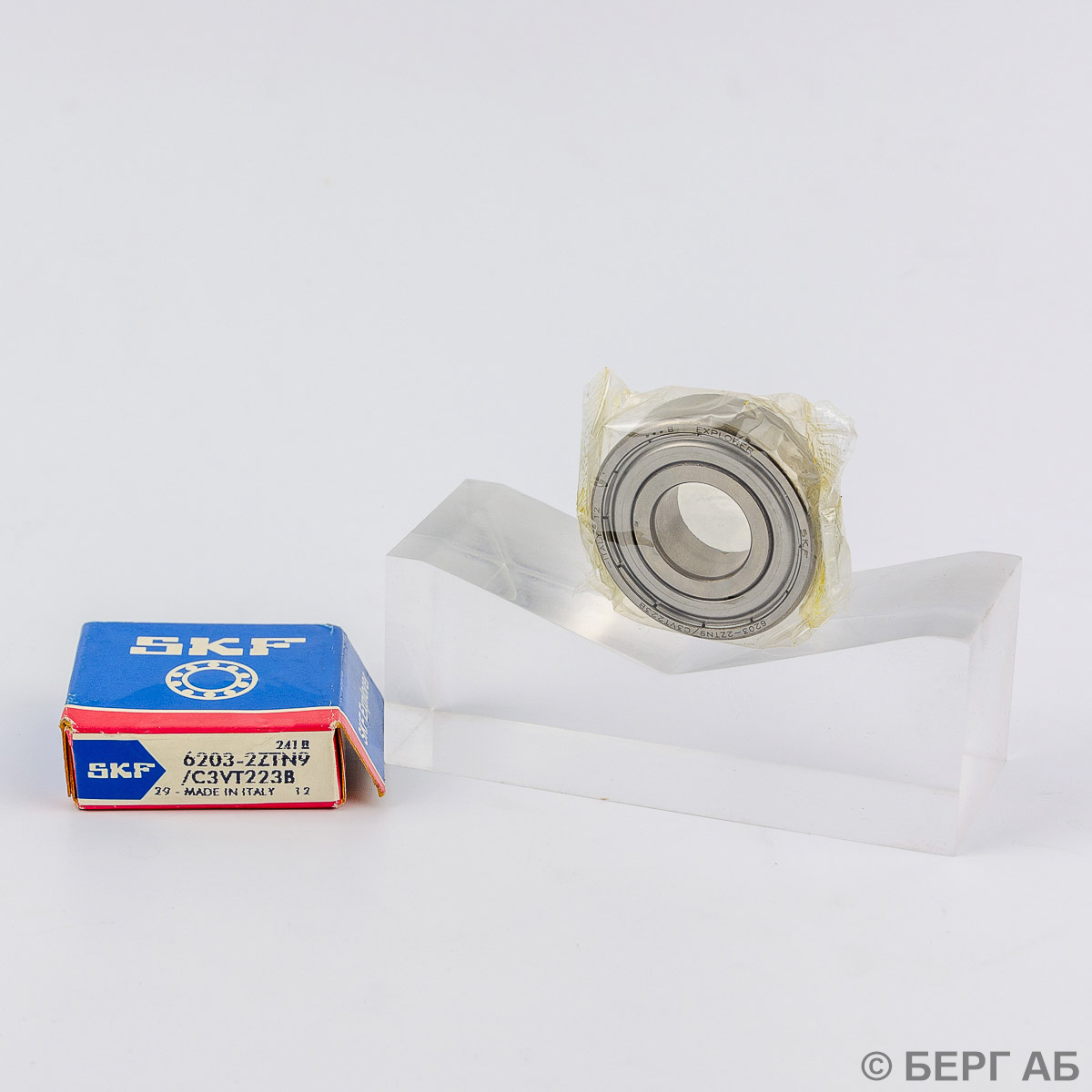

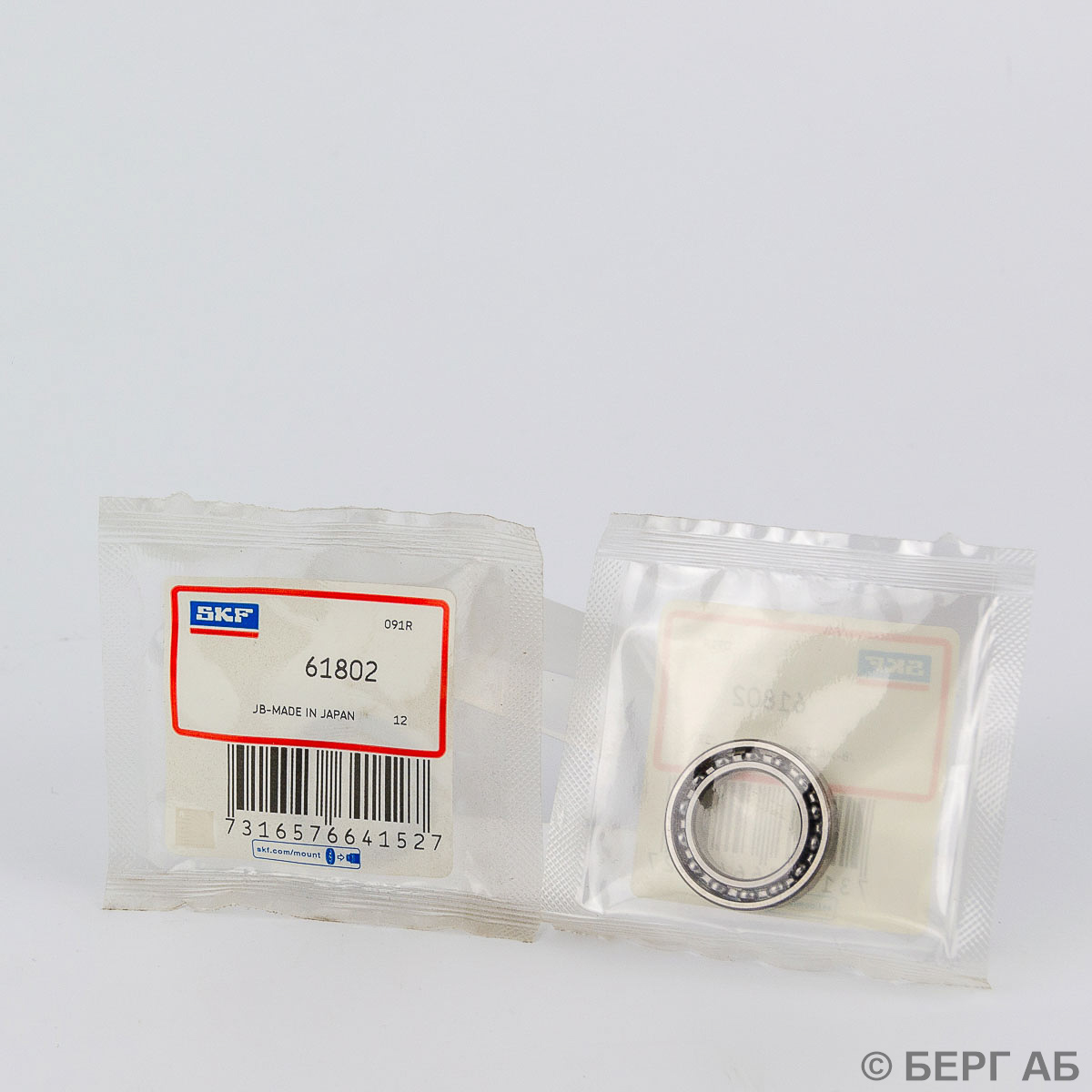

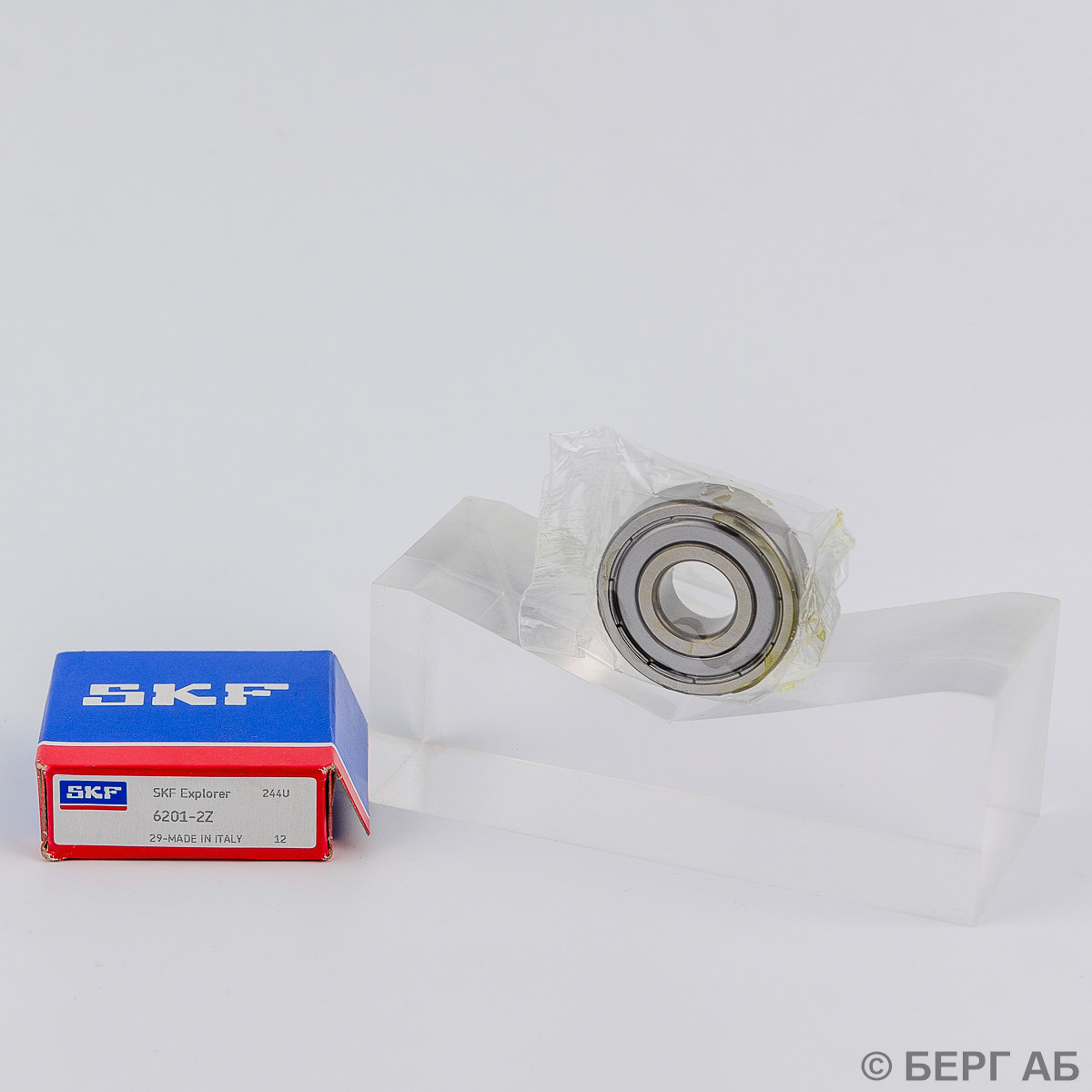

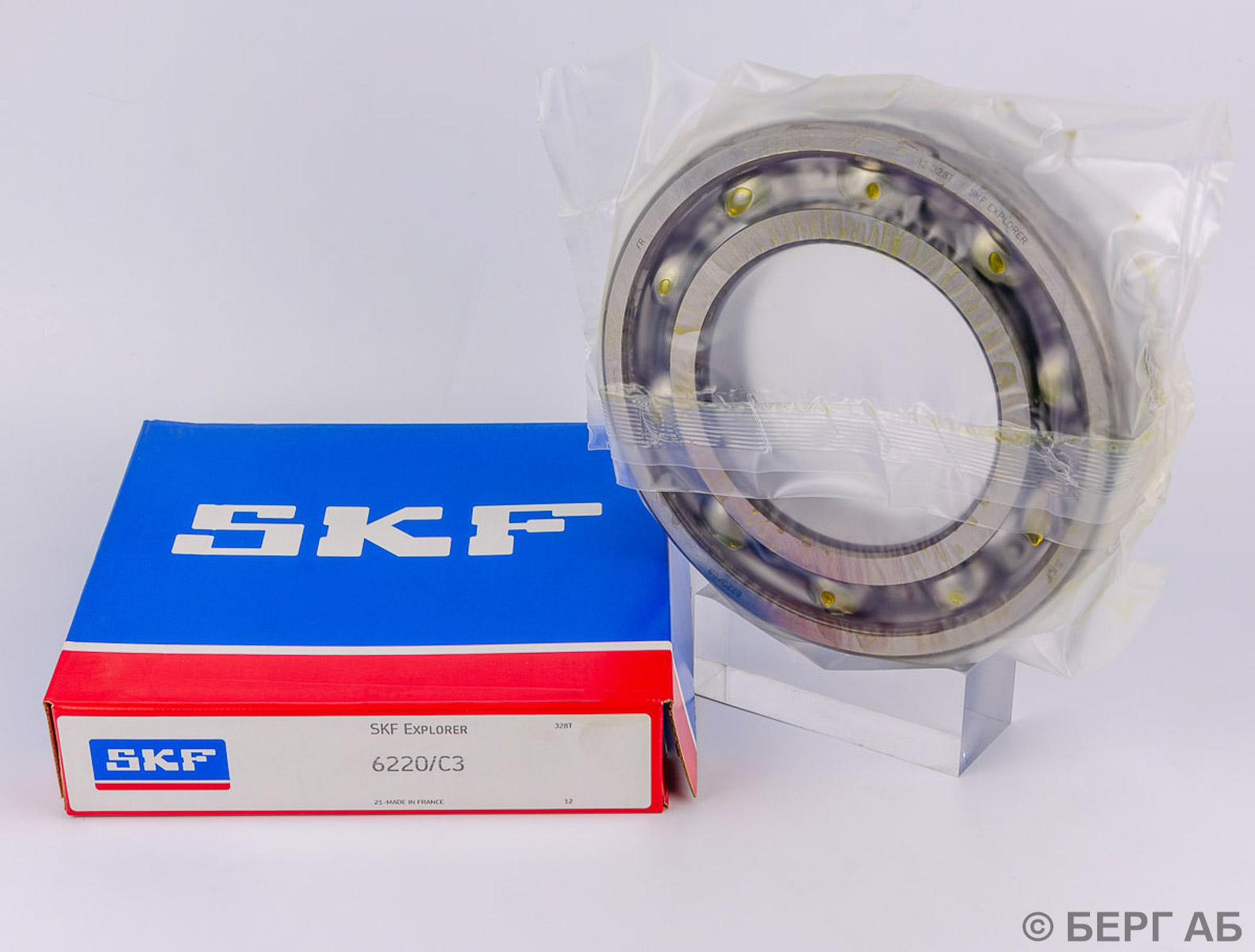

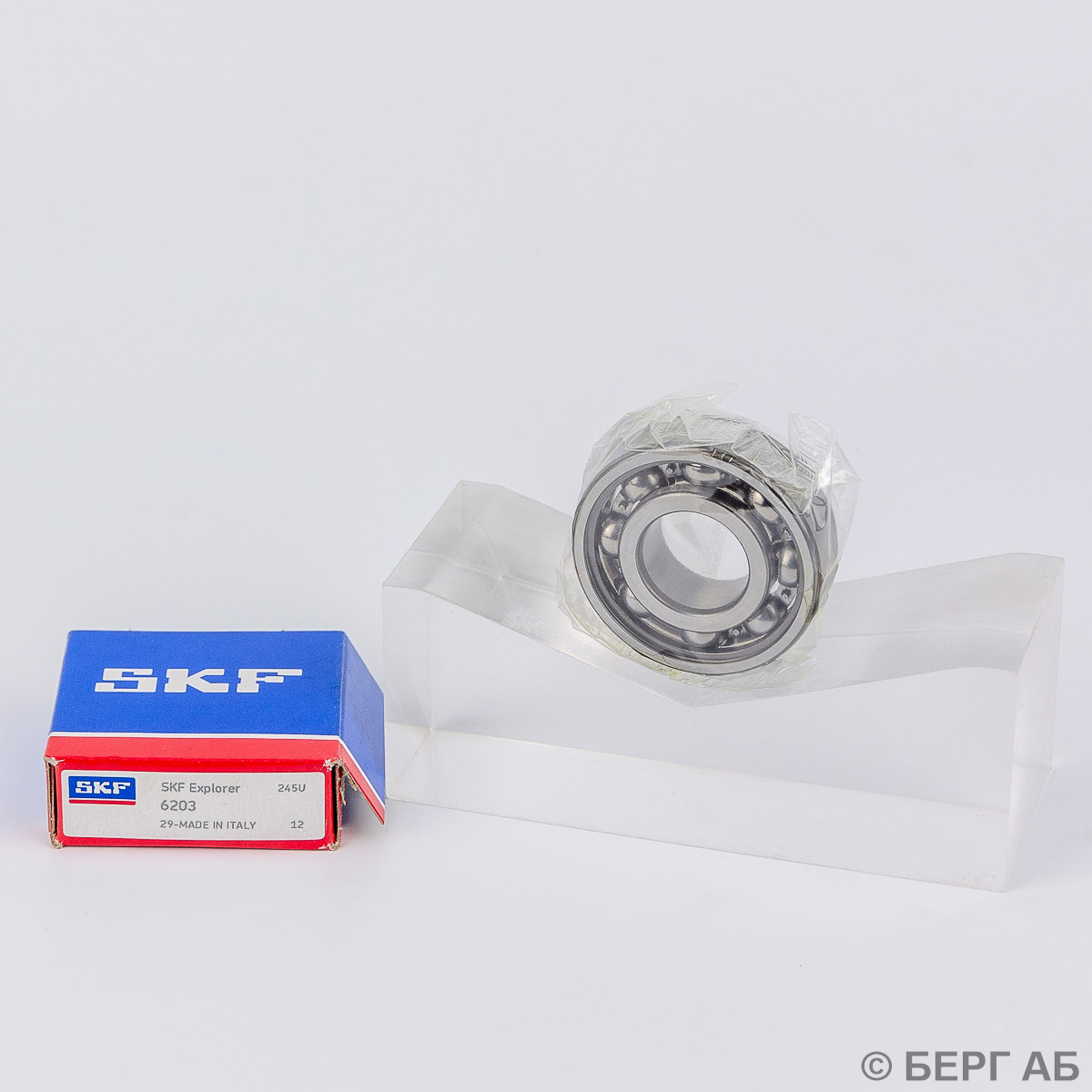

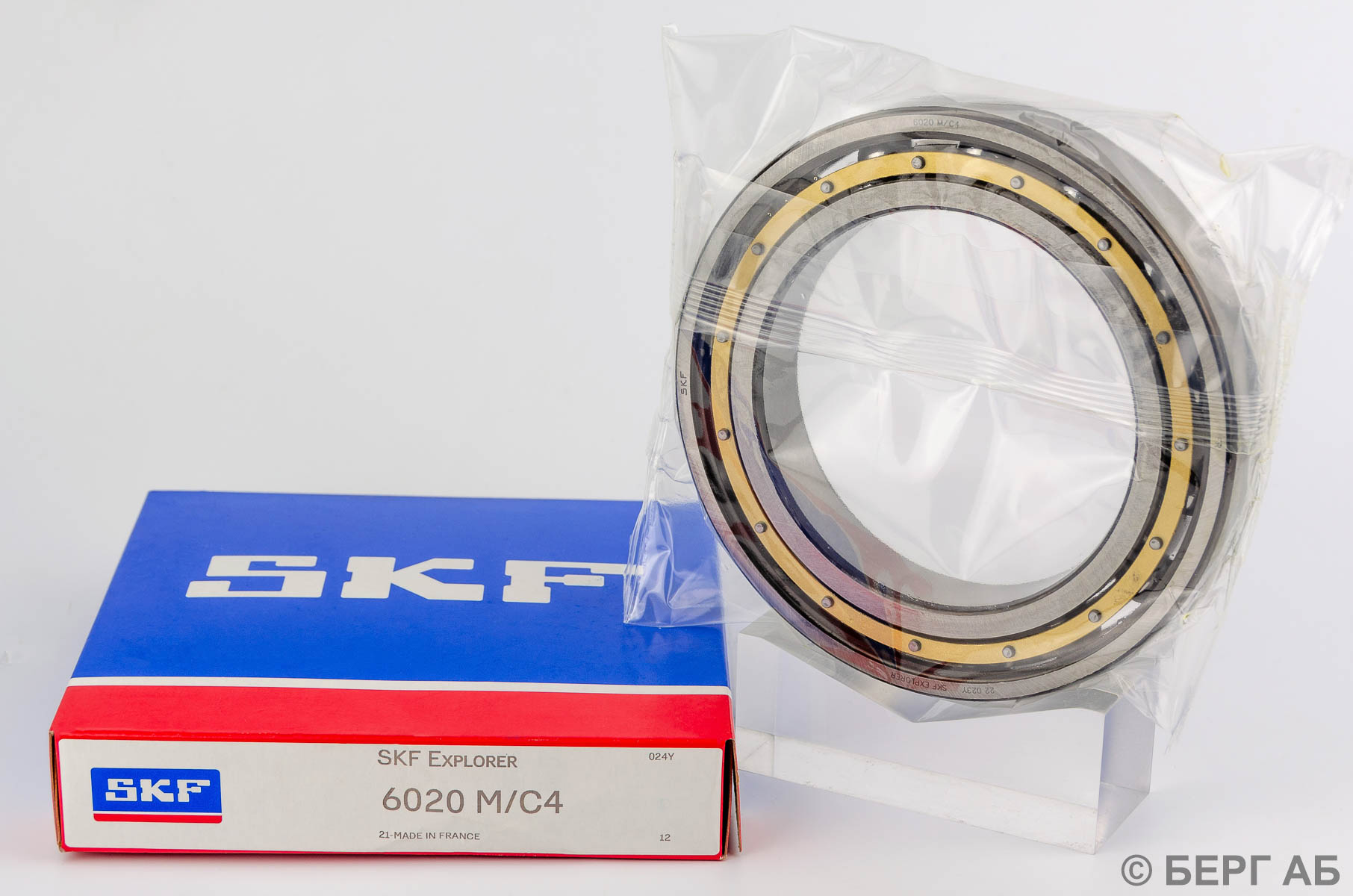

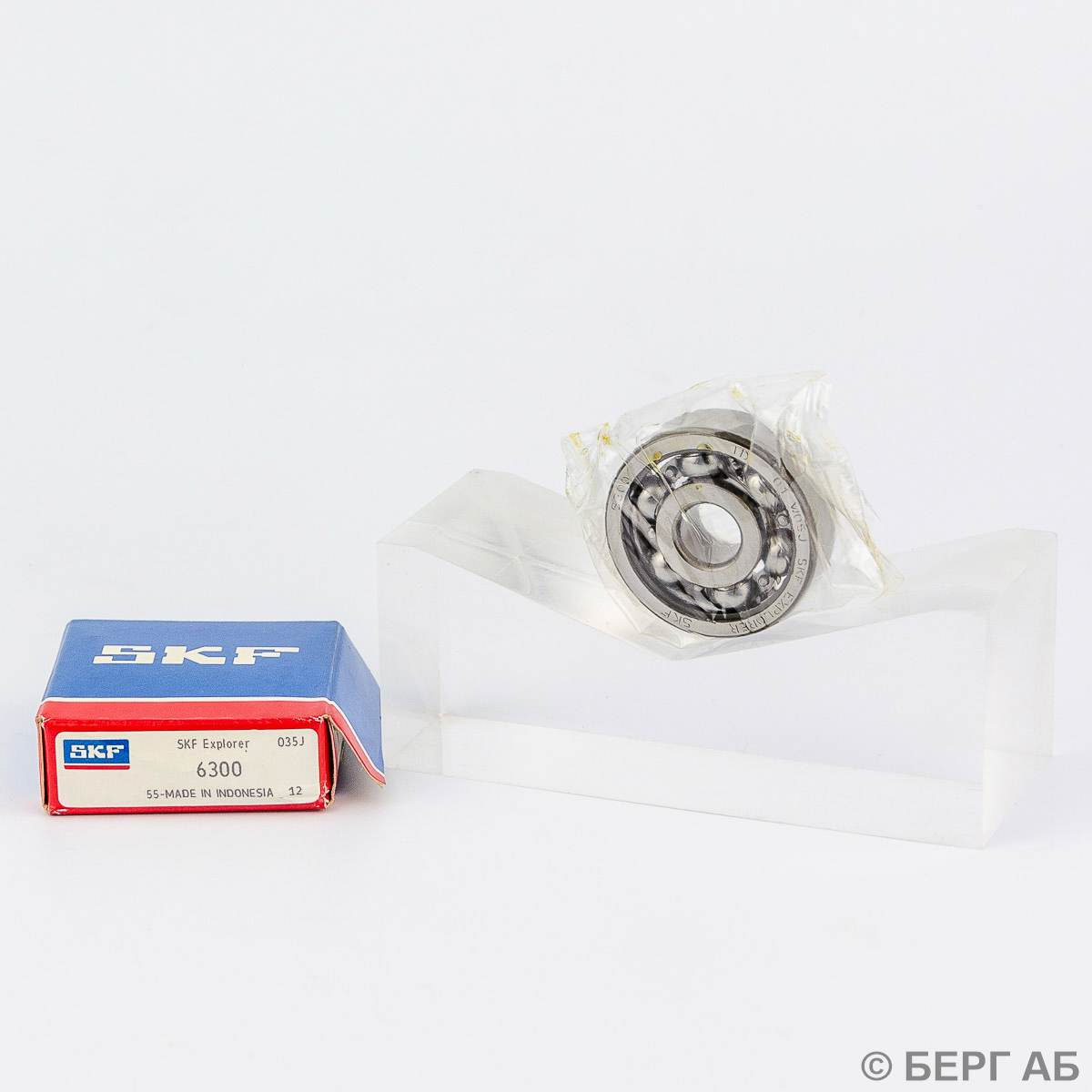

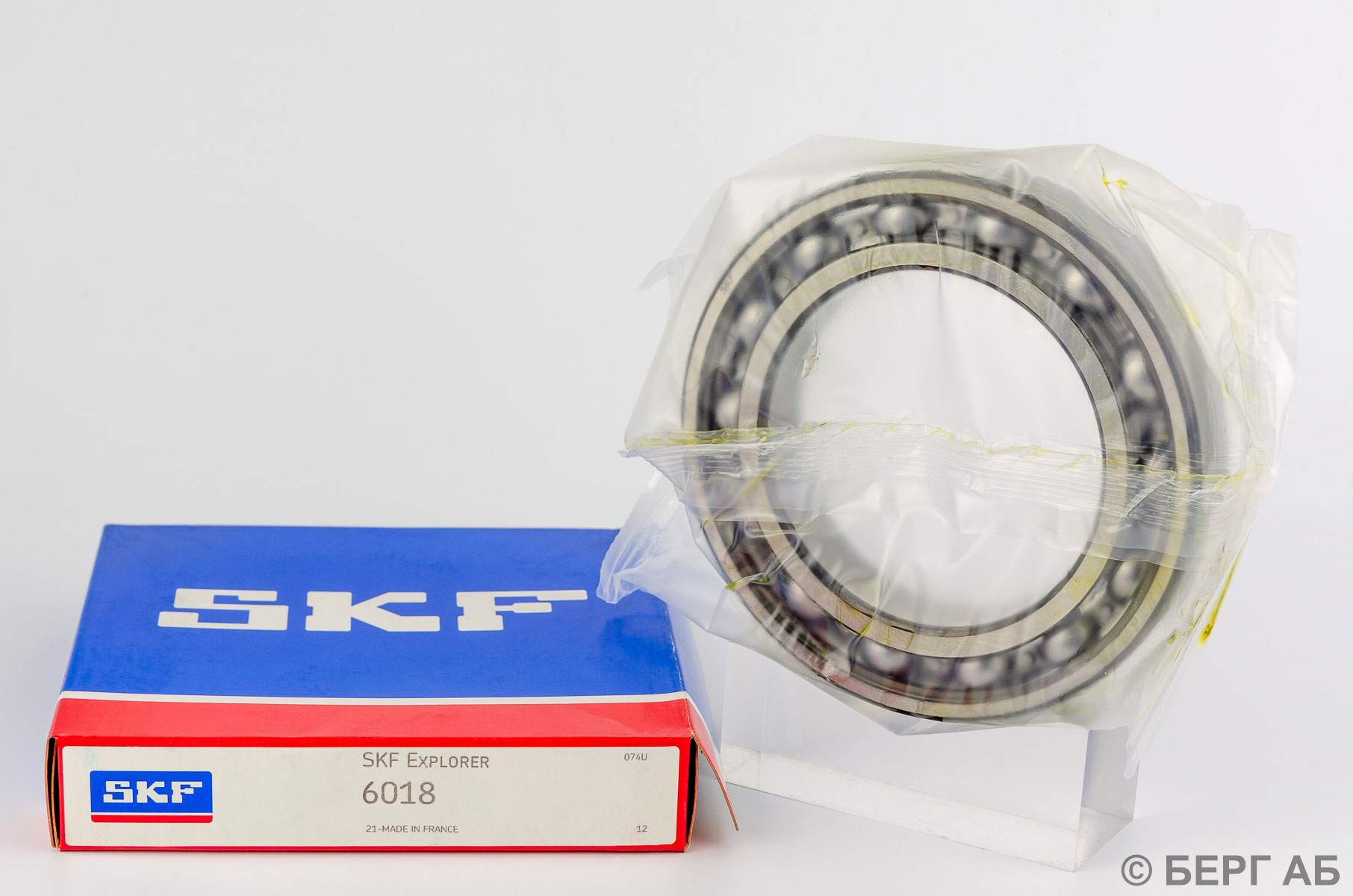

Подробнее о типах шариковых подшипниковРадиальный шариковый подшипник предназначен для радиальных нагрузок, направленных под прямым углом к оси вращения, но также он выдерживает умеренные осевые нагрузки обоих направлений. Поэтому это наиболее широко используемый тип шарикоподшипников. Большинство изделий данного типа обозначается 4 цифрами, начиная с 6, например 6203. Двухрядные радиальные шарикоподшипники маркируют так же, но начиная с 4, например 4205.

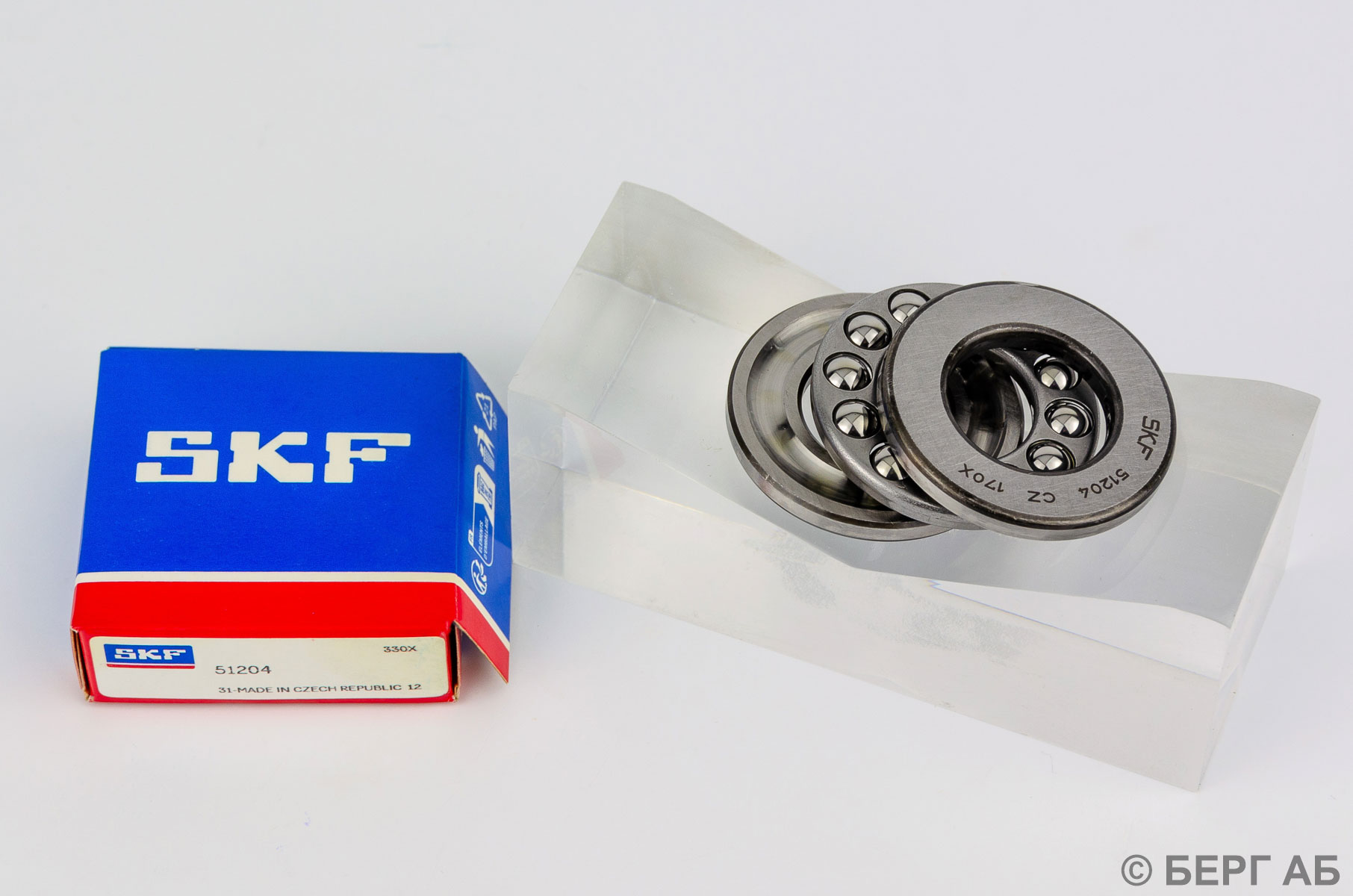

Упорный шарикоподшипник предназначен для осевых нагрузок, направленных по оси вращения подшипника и небольшие радиальные нагрузки. Одинарный упорный подшипник держит только нагрузку в одном направлении, двойной – в обоих. Обычно обозначаются 5 цифрами, начиная с 5, например 51105.

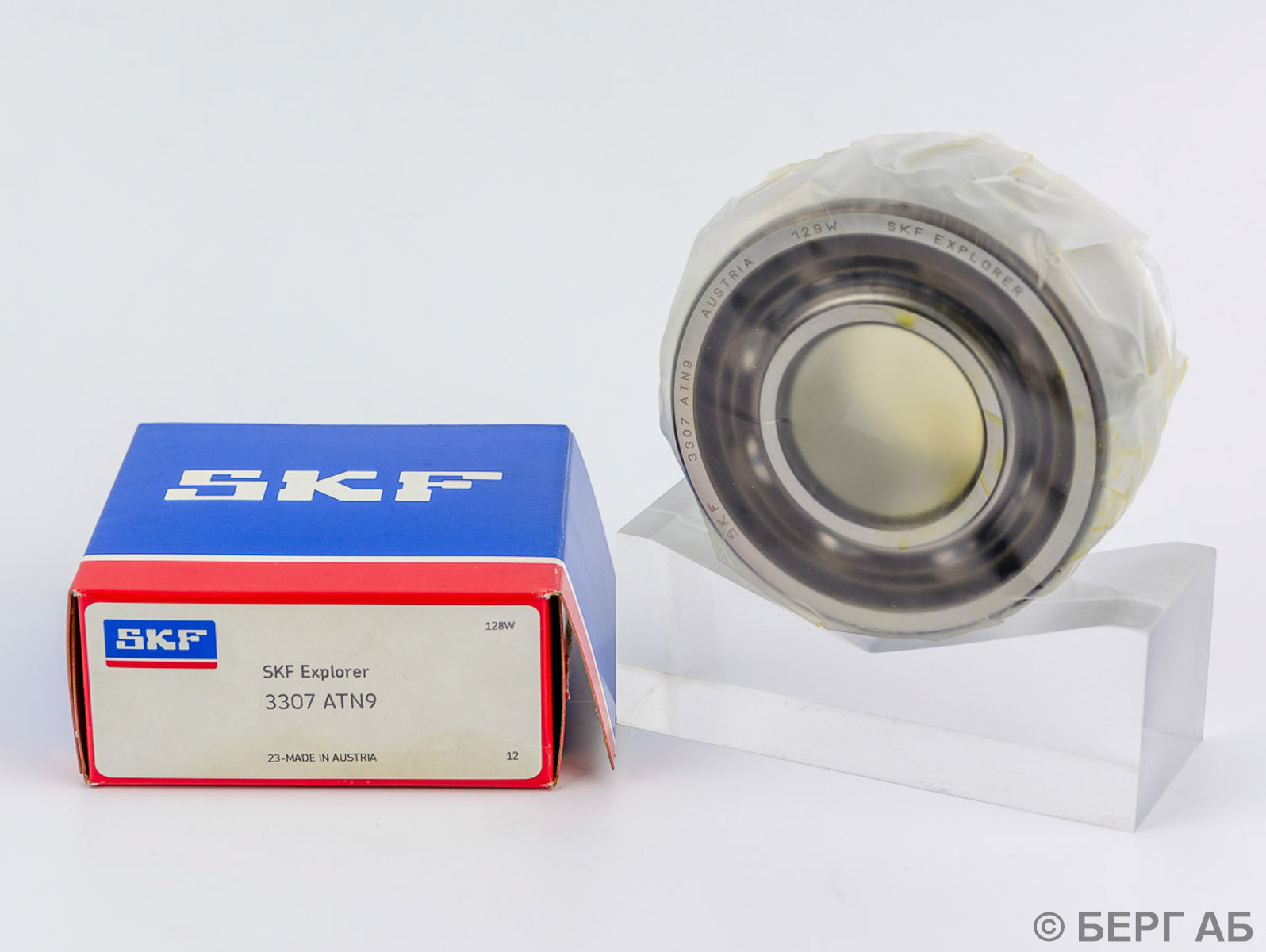

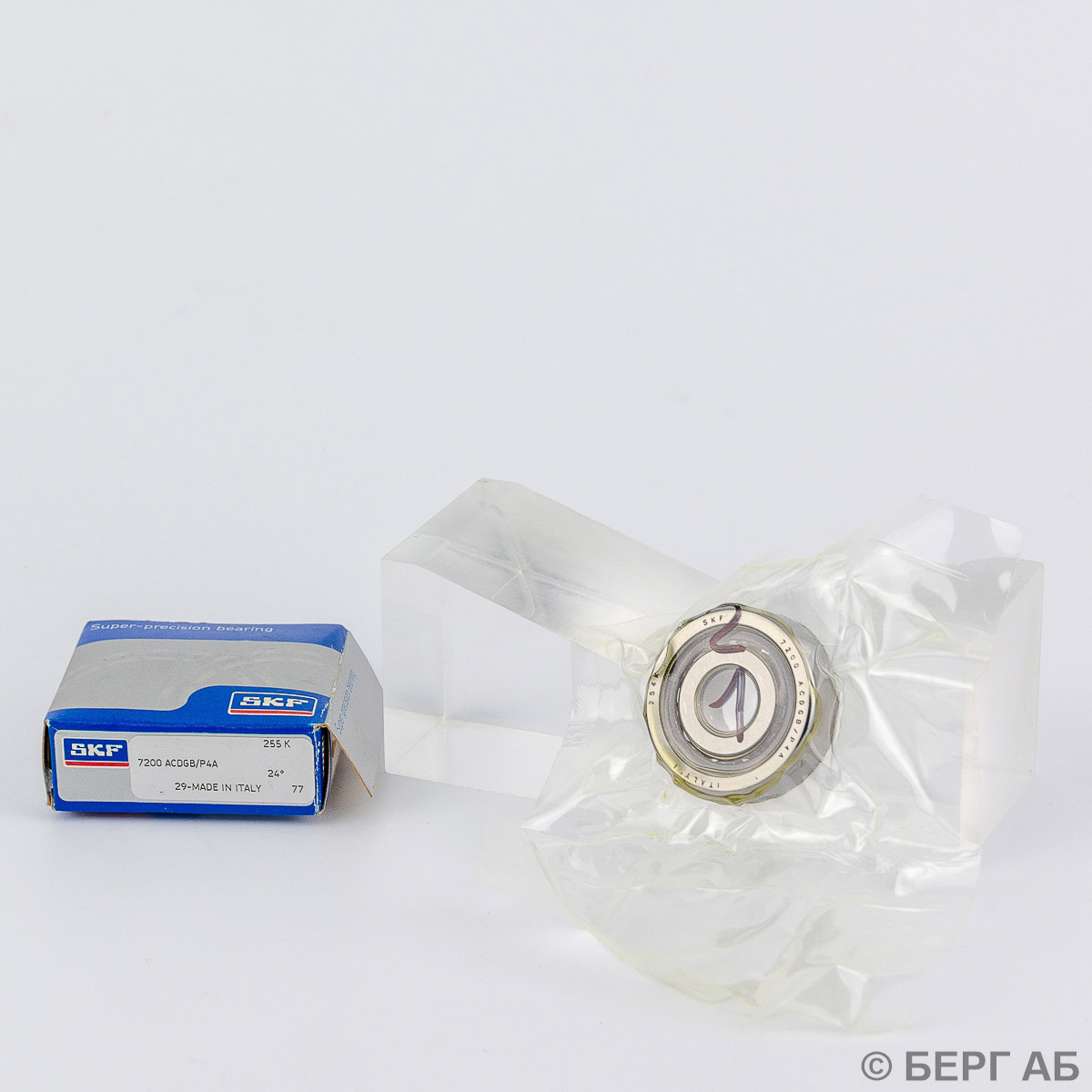

Радиально-упорный шариковый подшипник предназначен для комбинированных радиальных и упорных нагрузок, то есть направленных под углом к оси подшипника. Одинарный радиально-упорный шарикоподшипник держит нагрузки с одной стороны, двойной подшипник (или спаренные одинарные) – с двух сторон.

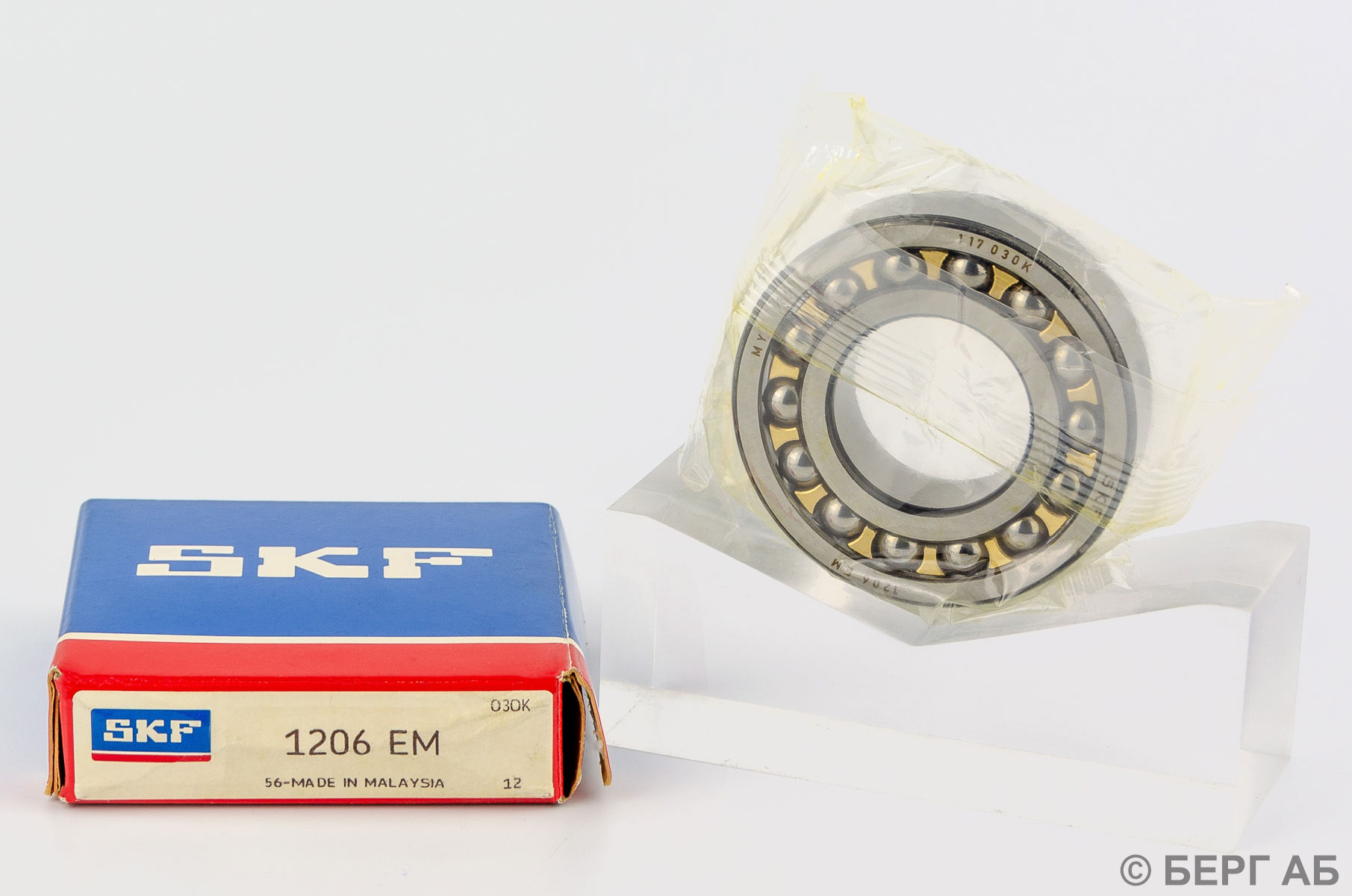

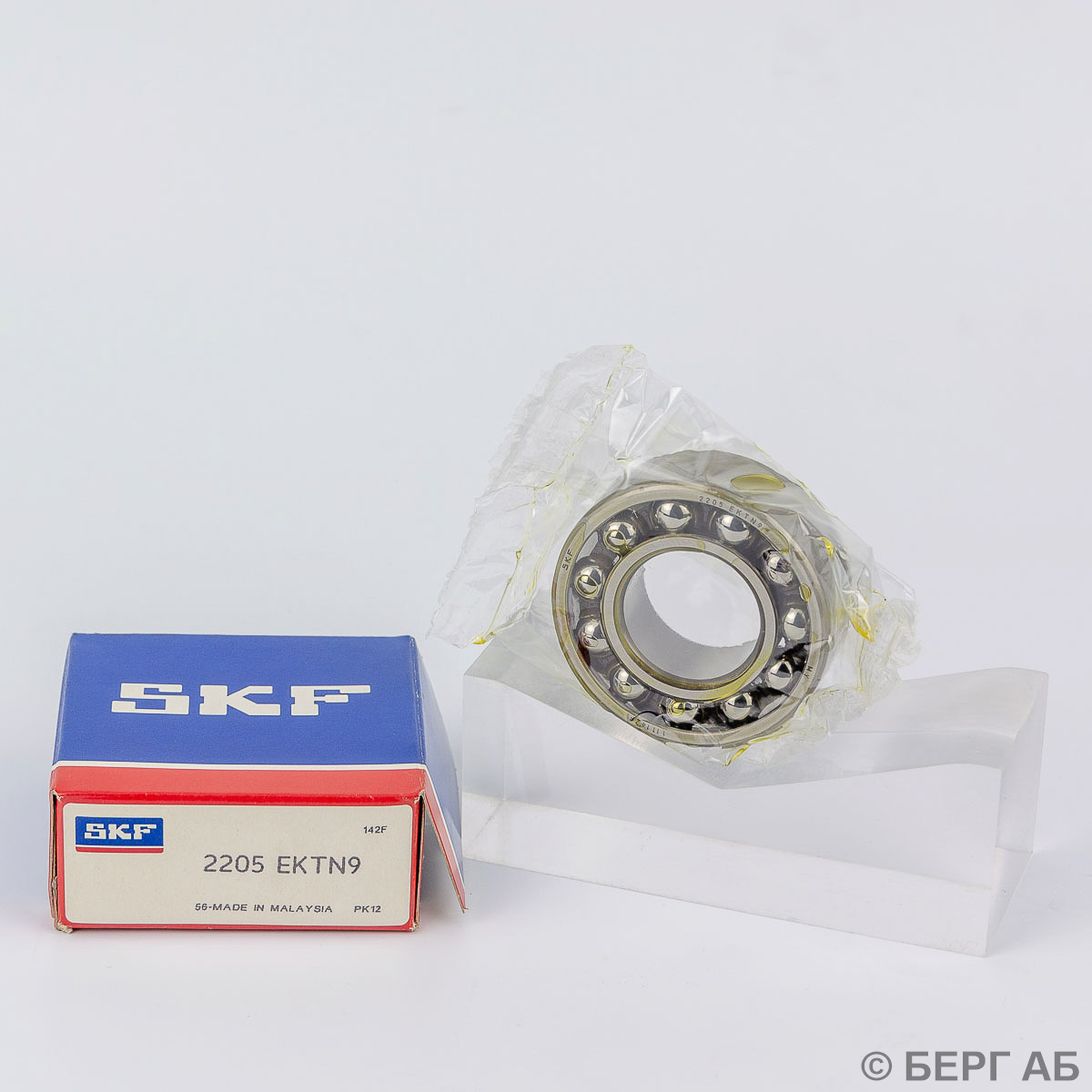

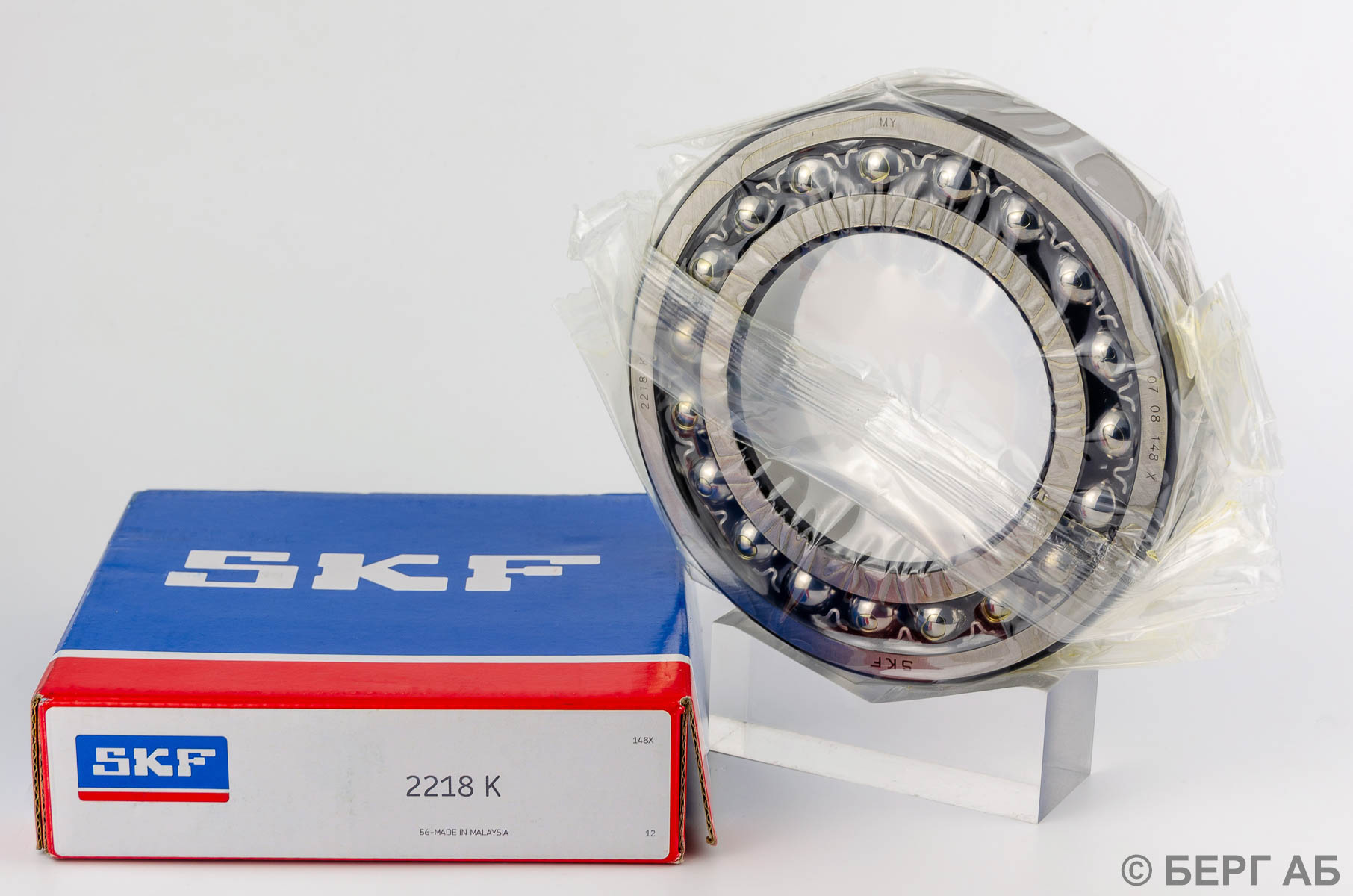

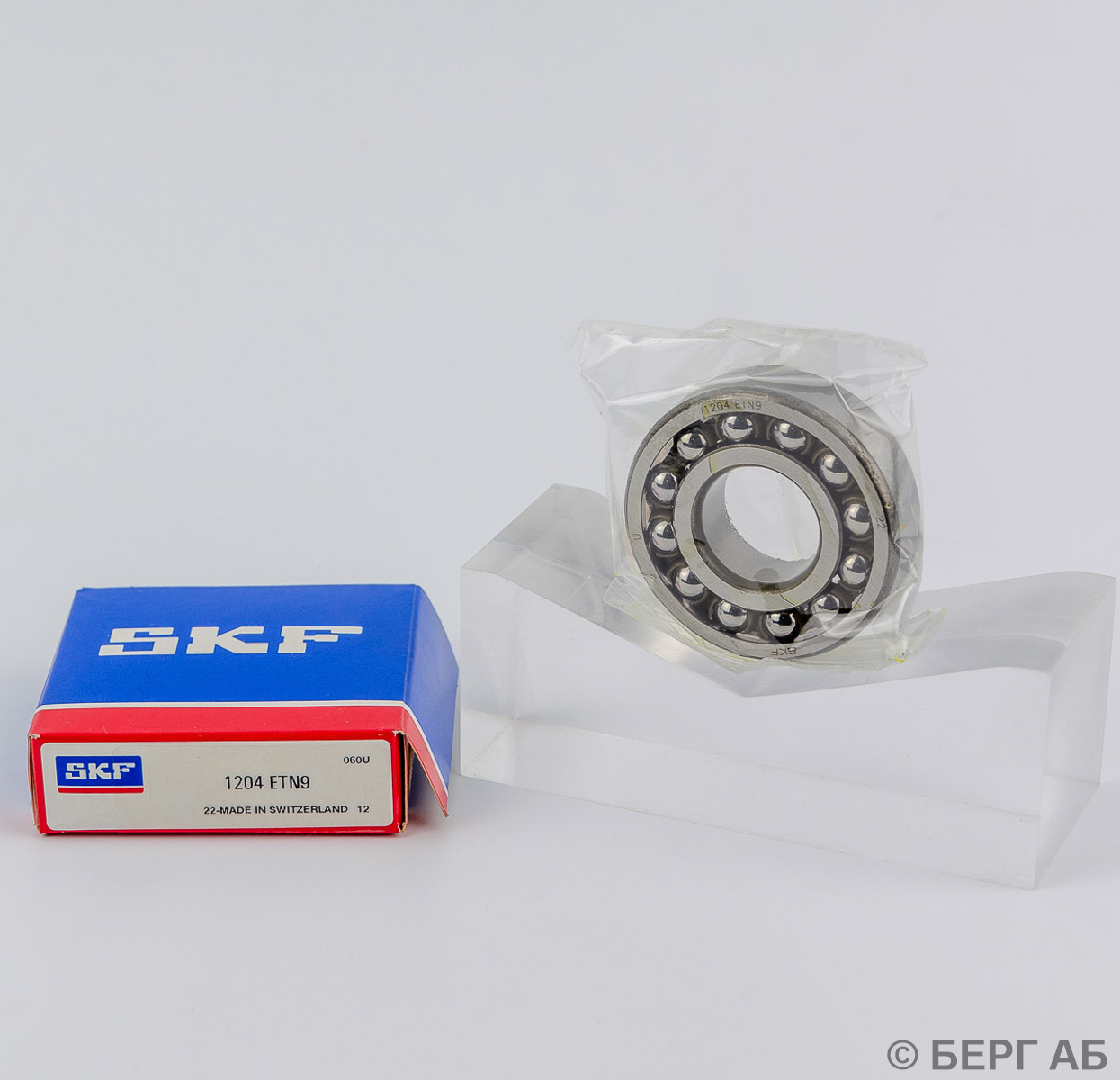

Самоустанавливающийся шариковый подшипник может компенсировать угловую несоосность вала и корпуса. Это достигается тем, что два ряда шариков на внутреннем кольце катятся по сферической внутренней поверхности наружного кольца. Он предназначен только для радиальных нагрузок, но выдерживает большие скорости вращения. Обозначение из 4 цифр, начиная с 1 или 2.
Шариковый подшипник типа Y представляет собой радиальный шарикоподшипник с широким внутренним кольцом и сферическим наружным кольцом, установленным в корпус. Наружное кольцо может наклоняться в корпусе на небольшой угол, то есть это тоже самоцентрирующийся подшипник. Пригоден для радиальных и небольших осевых нагрузок.
Керамический шариковый подшипник может быть практически любого типа, главное, что изготовлен он полностью из специальной подшипниковой керамики, чаще всего нитрида кремния Si3N4. Керамические подшипники обычно используются в специальном оборудовании – быстроходном, прецизионном, работающем при высоких температурах и в агрессивных средах.
Гибридный шариковый подшипник имеет керамические шарики, кольца же его сделаны из стали. Он применяется в высокоточном оборудовании, вращающемся с большими скоростями.
Линейный шариковый подшипник в широком смысле – это любая линейная направляющая с качением шариков, а в узком смысле – направляющая с шариковой втулкой на цилиндрическом валу. У нас есть линейные направляющие всех известных типов.

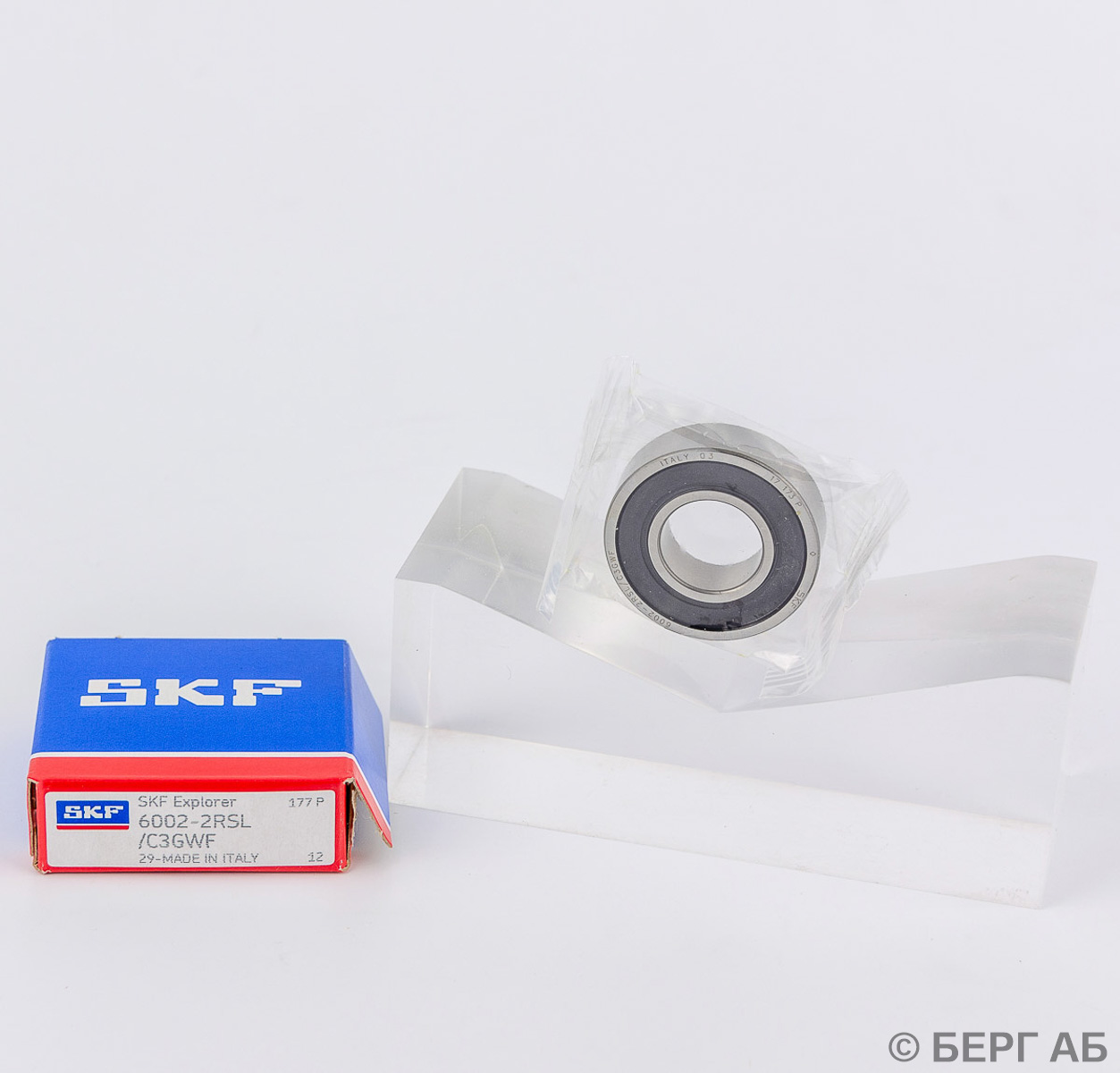

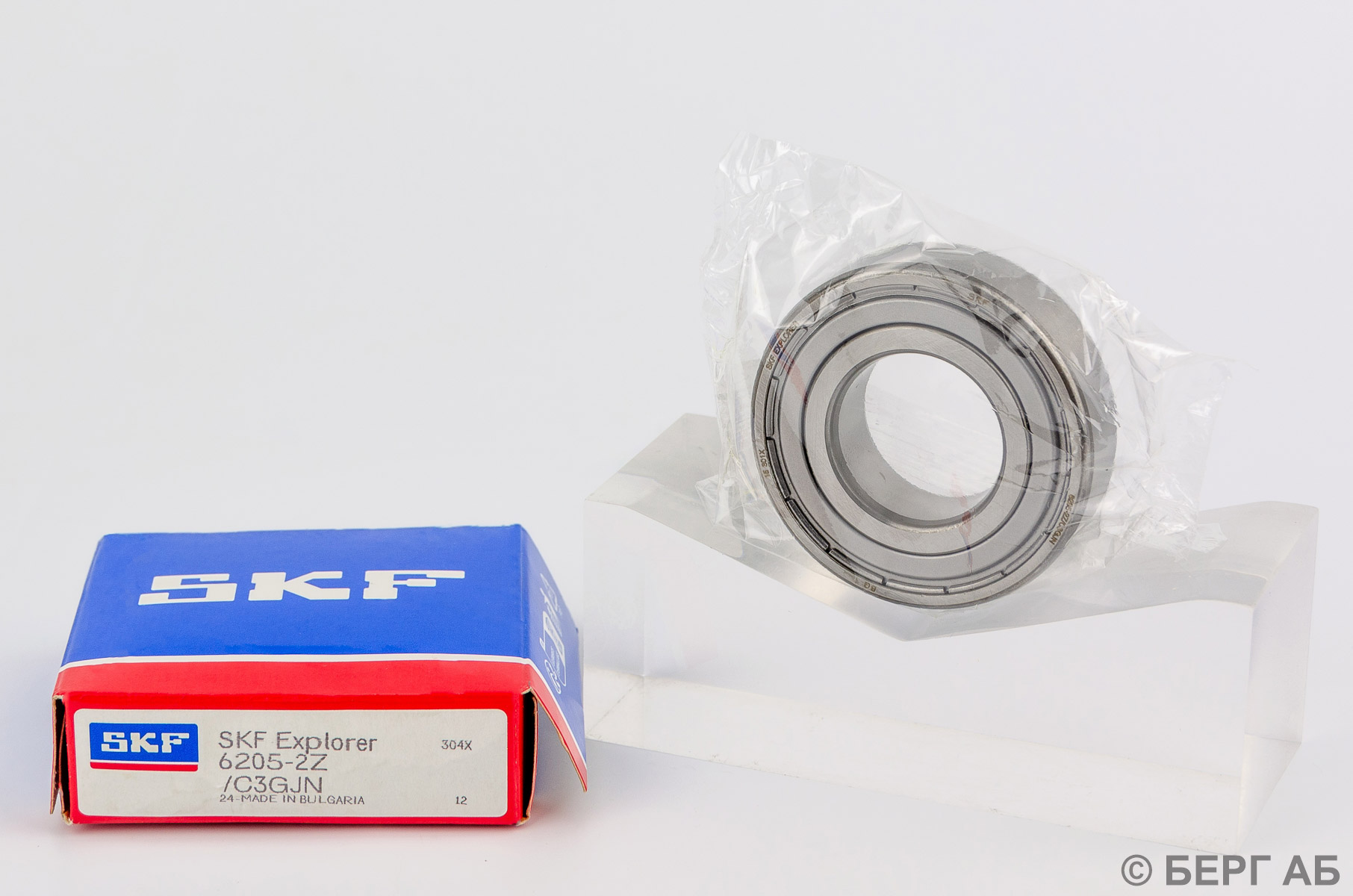

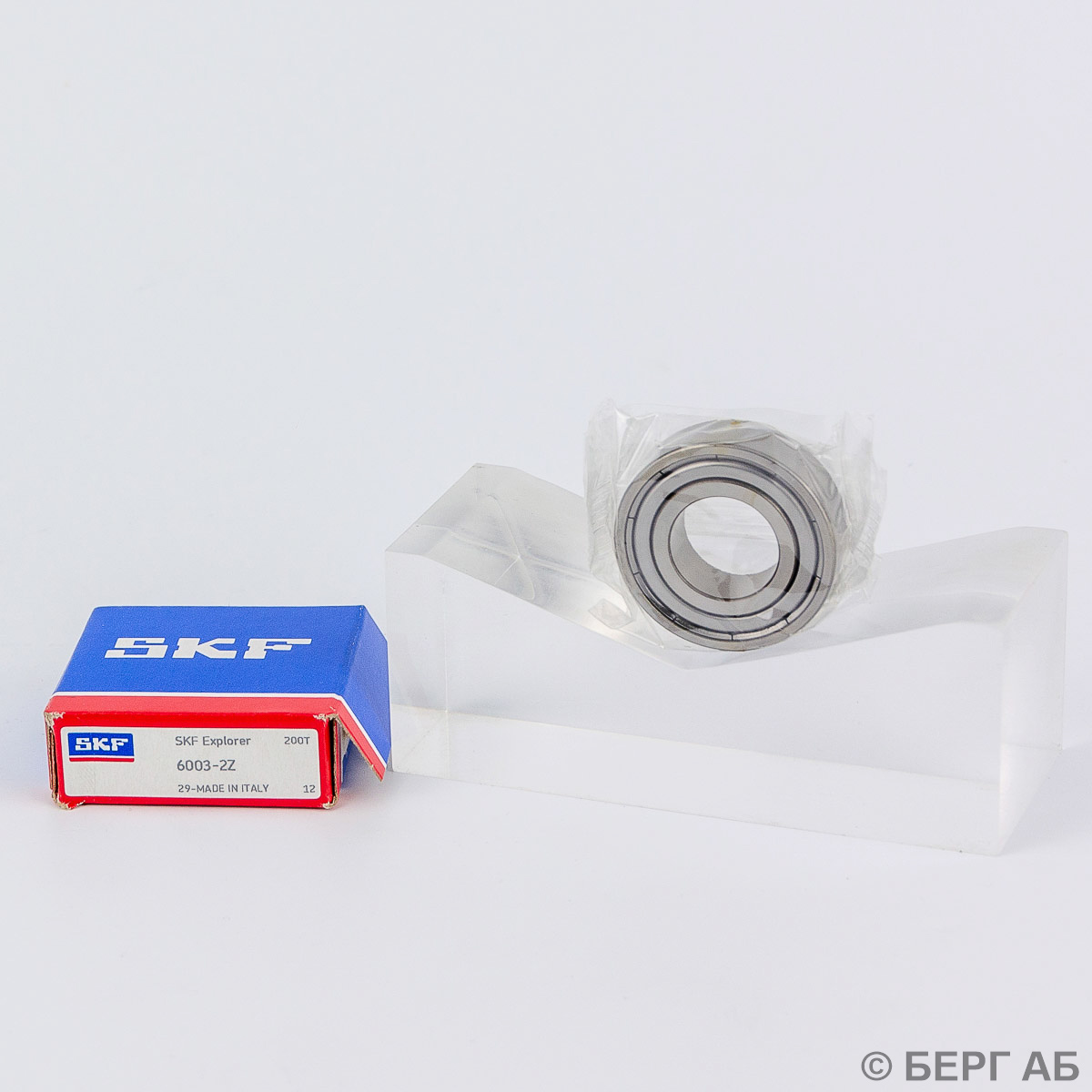

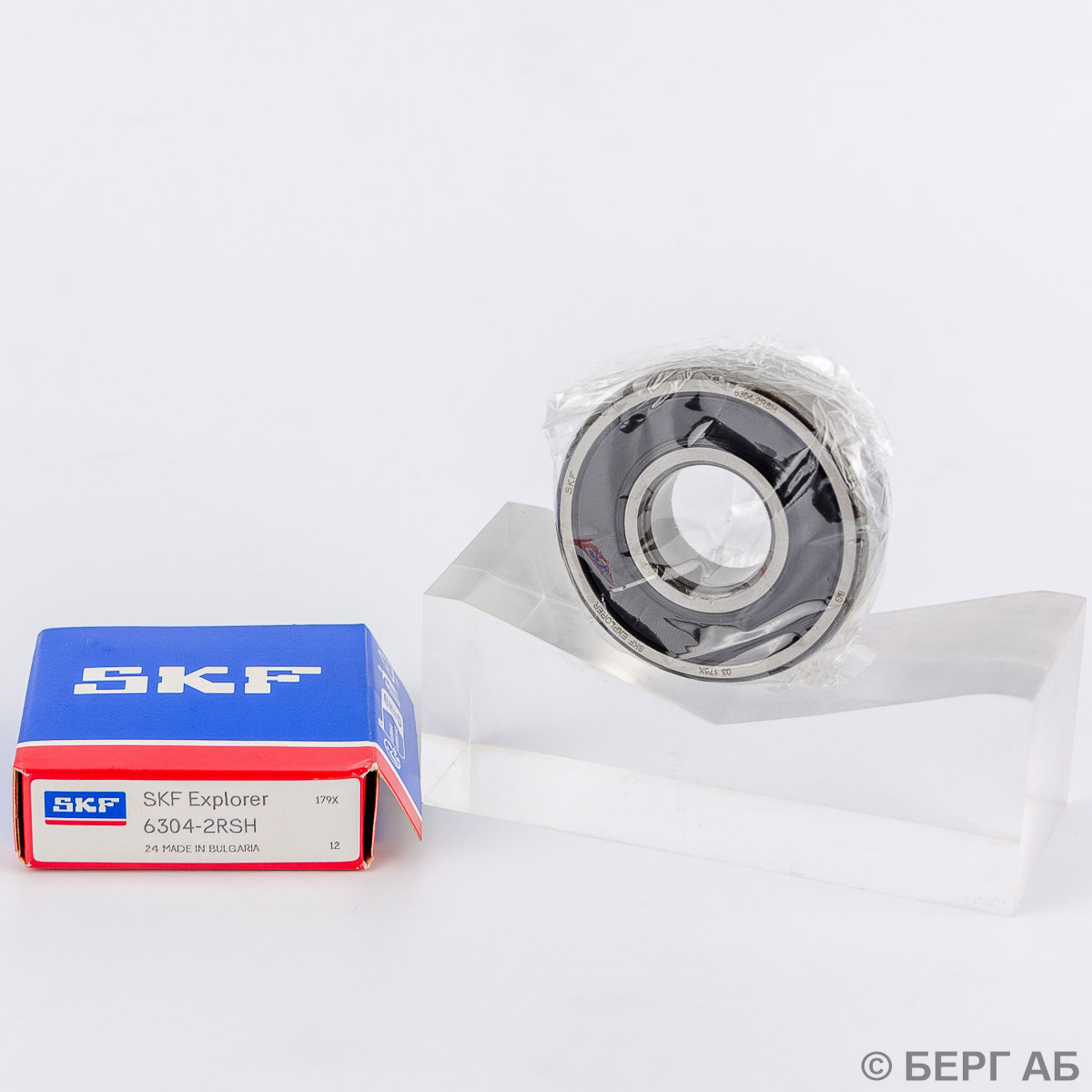

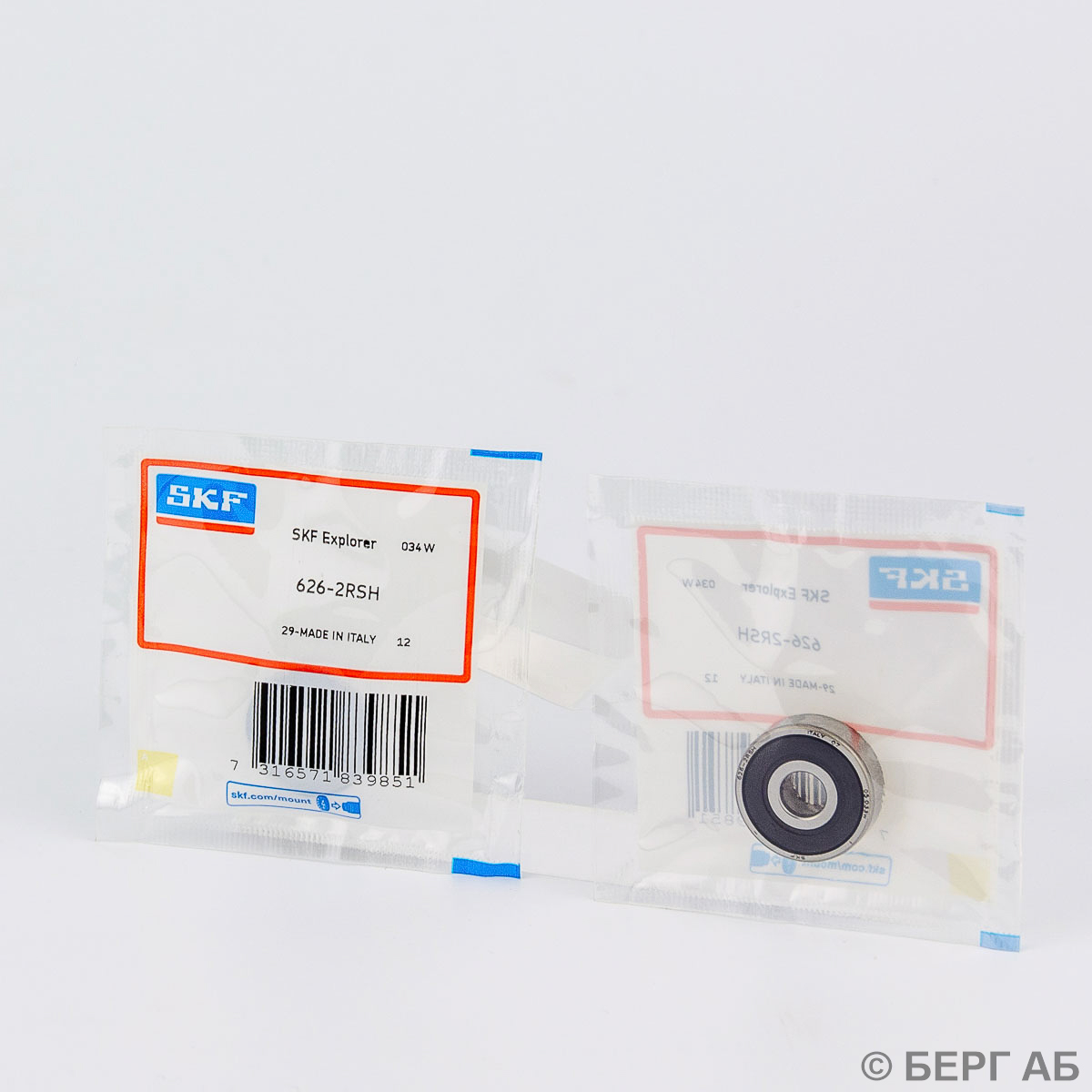

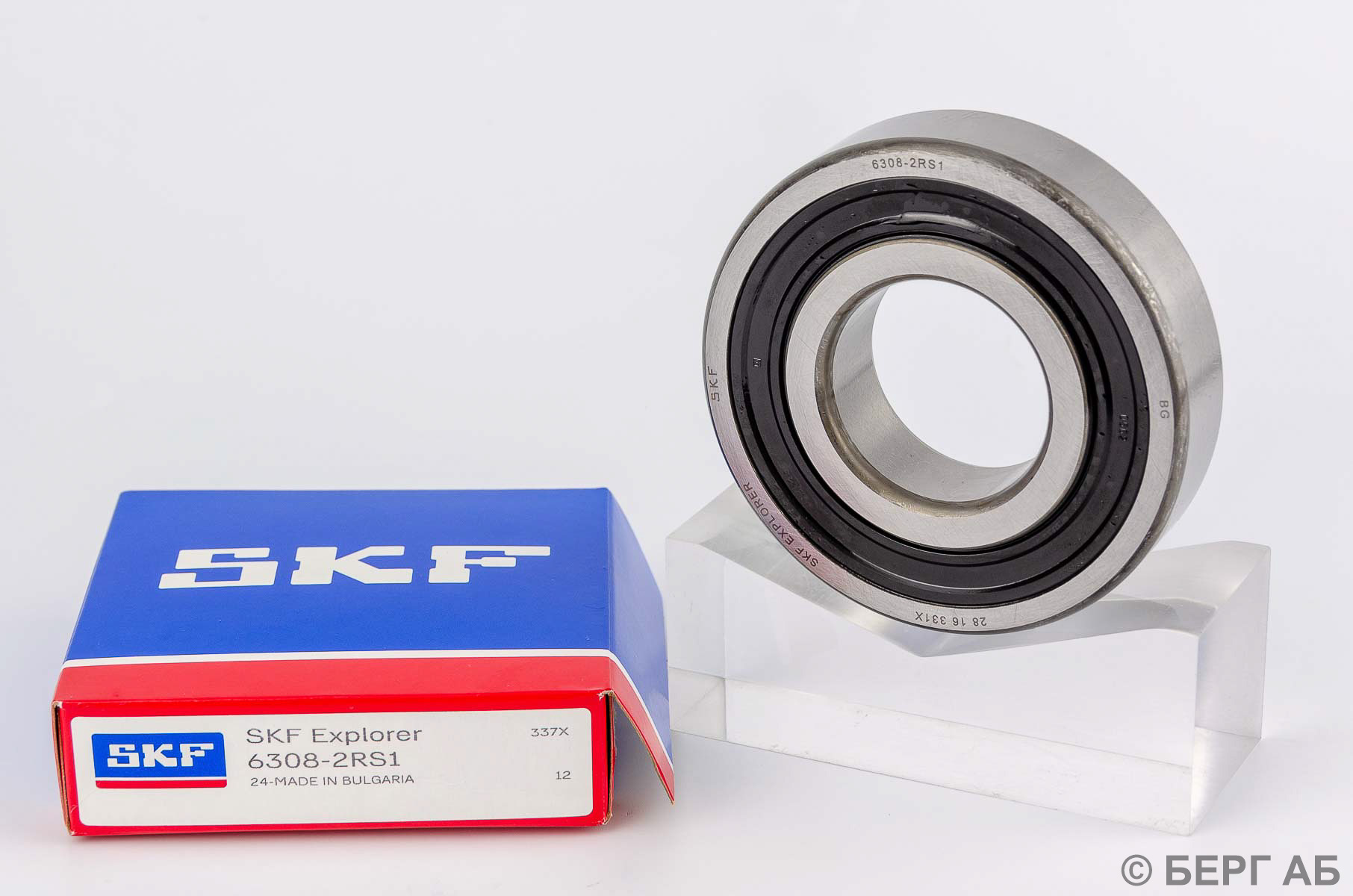

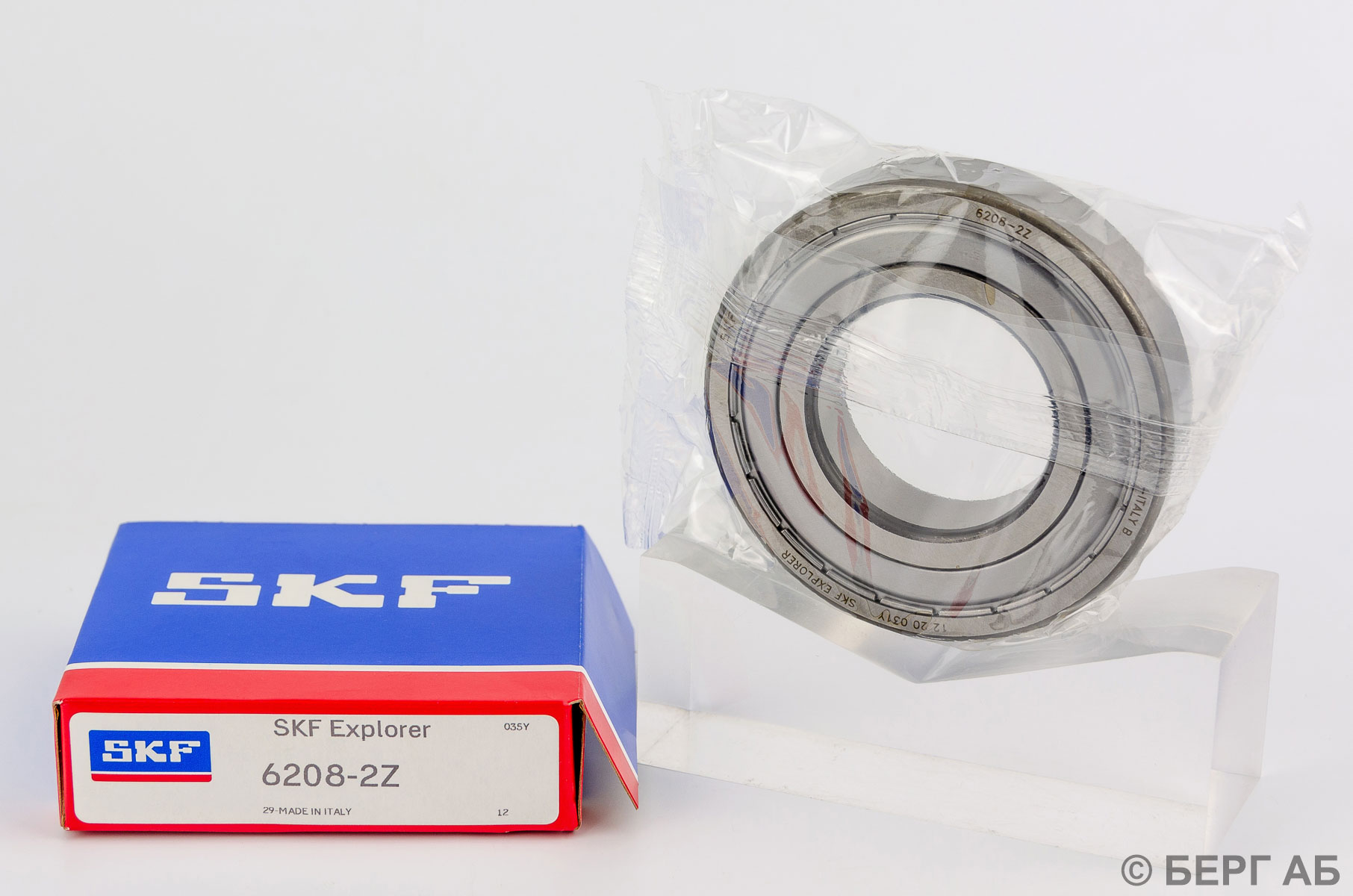

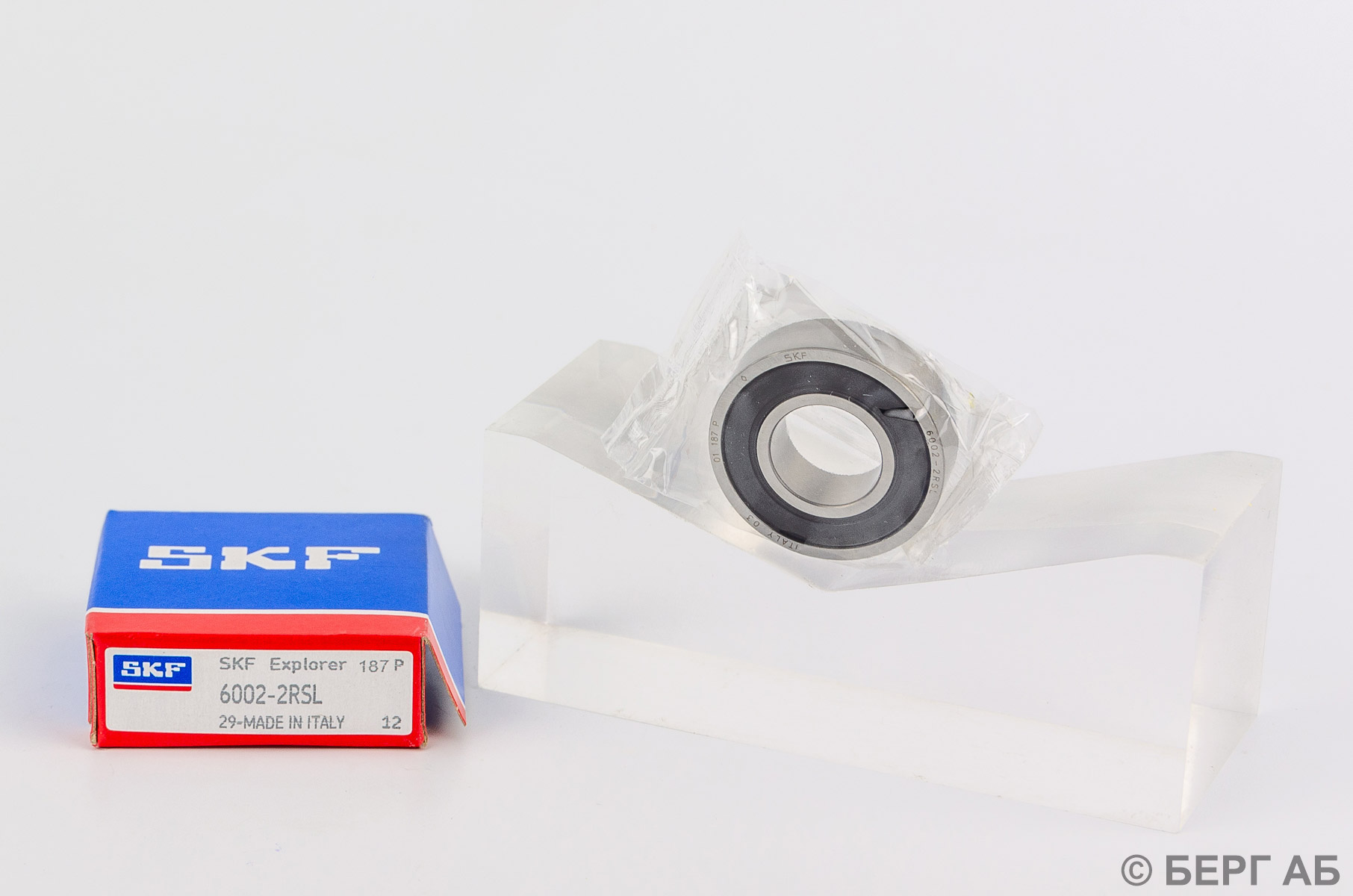

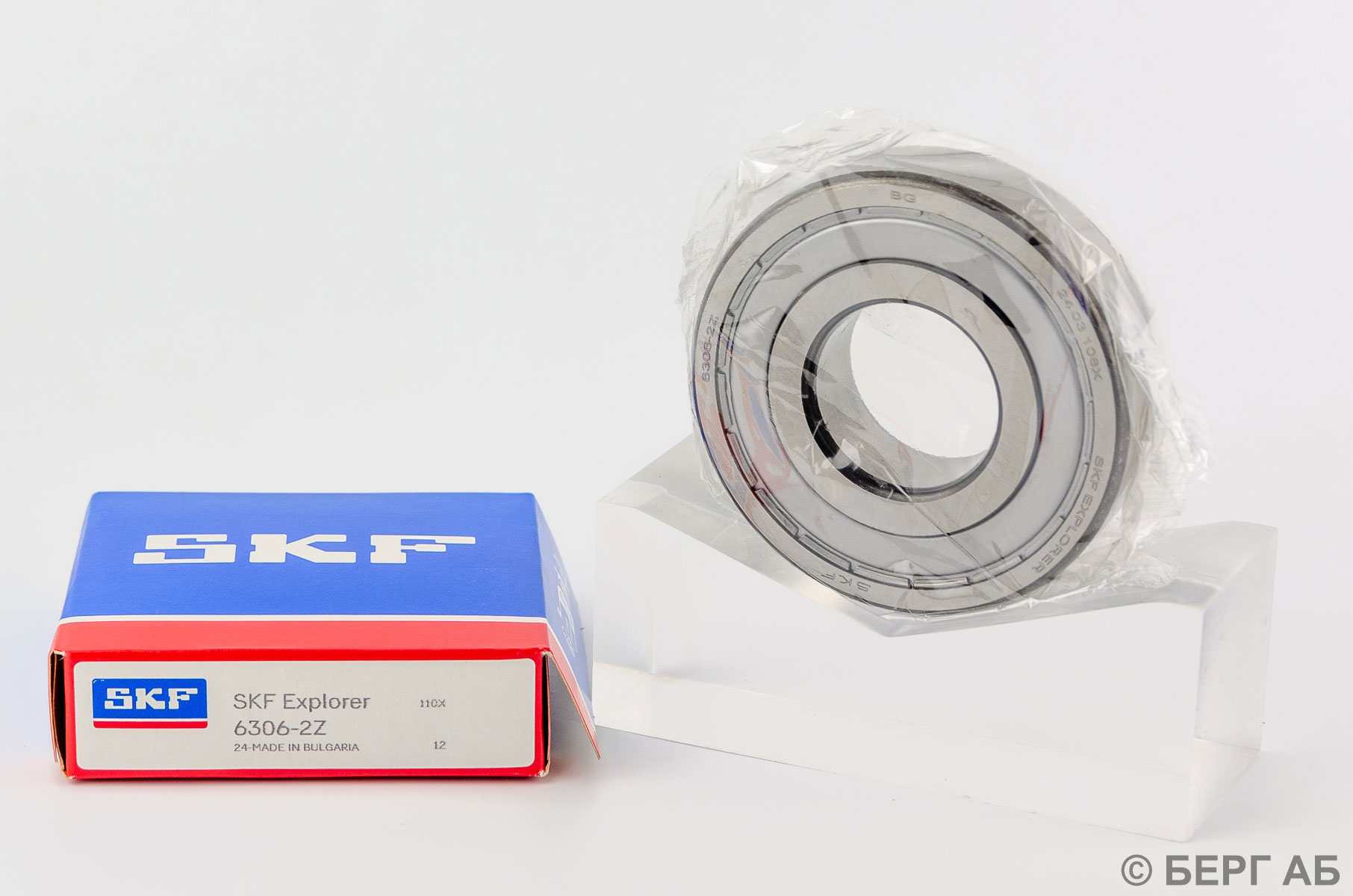

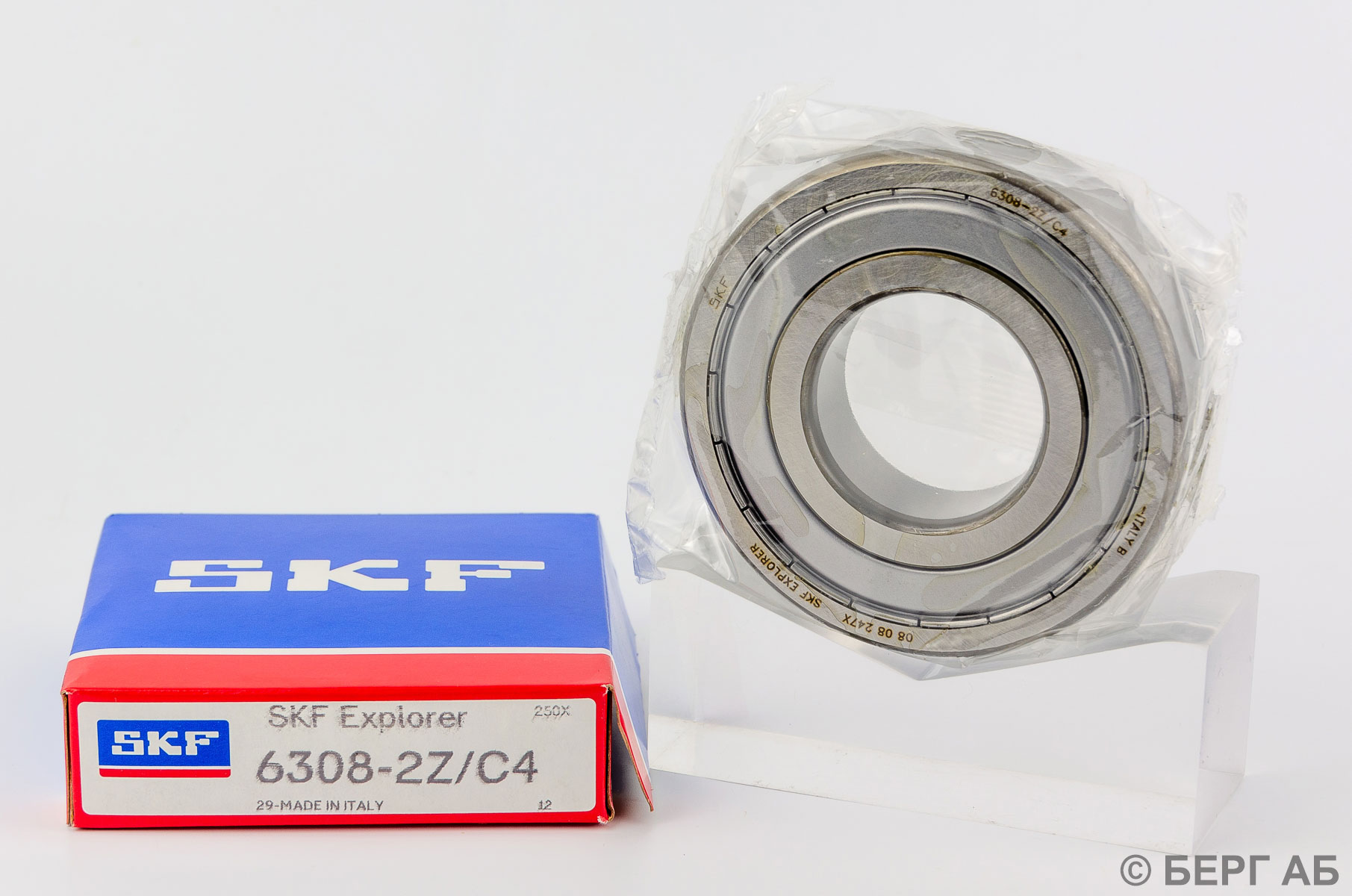

Шариковый подшипник с уплотнениями, или закрытый подшипник, заполнен консистентной смазкой на весь срок службы и защищен от внешних загрязнений.
Купить шариковые подшипники
Шариковый подшипник 1200 ETN9 | ![]() | Самоустанавливающиеся шарикоподшипники
Проверить наличие | D= 30мм B= 9мм C= 5.53кН C0= 1.18кН | 1794 руб. | Купить |
Шариковый подшипник 16002 | ![]() | Радиальные шарикоподшипники
Проверить наличие | d= 15мм D= 32мм B= 8мм C= 5.85кН C0= 2.85кН | 151 руб. | Купить |
Шариковый подшипник 6000-2Z | ![]() | Радиальные шарикоподшипники
Проверить наличие | d= 10мм D= 26мм B= 8мм C= 4.75кН C0= 1.96кН | 250 руб. | Купить |
Шариковый подшипник QJ 214 N2MA | ![]() | Радиально-упорные шарикоподшипники, шарикоподшипники с четырёхточечным контактом
Проверить наличие | d= 70мм D= 125мм B= 24мм | 14214 руб. | Купить |
Шариковый подшипник 3204 A-2ZTN9/MT33 | | Двухрядные радиально-упорные шарикоподшипники
Проверить наличие | d= 20мм D= 47мм B= 20.6мм | 2921 руб. | Купить |
Шариковый подшипник QJ 310 MA | ![]() | Радиально-упорные шарикоподшипники, шарикоподшипники с четырёхточечным контактом
Проверить наличие | d= 50мм D= 110мм B= 27мм | 13445 руб. | Купить |
Шариковый подшипник YAR 207-104-2LPW/SS | ![]() | Корпусный шариковый подшипник
Проверить наличие | d= 31.75мм D= 72мм B= 42.9мм C= 21.6кН C0= 15.3кН | 10408 руб. | Купить |
Шариковый подшипник 51144 M | ![]() | Одинарные упорные шарикоподшипники
Проверить наличие | d= 220мм D= 270мм H= 37мм C= 178кН C0= 800кН | 74759 руб. | Купить |
Шариковый подшипник 52211 | ![]() | Двойные упорные шарикоподшипники
Проверить наличие | d= 45мм D= 90мм H= 45мм C= 58.5кН C0= 134кН | 9310 руб. | Купить |
Шариковый подшипник 1215 | ![]() | Самоустанавливающиеся шарикоподшипники
Проверить наличие | D= 130мм B= 25мм C= 39кН C0= 15.6кН | 7626 руб. | Купить |
Шариковый подшипник 16056 MA | ![]() | Радиальные шарикоподшипники
Проверить наличие | d= 280мм D= 420мм B= 44мм C= 242кН C0= 335кН | 271466 руб. | Купить |
Шариковый подшипник 3204 A-2RS1 | ![]() | Двухрядные радиально-упорные шарикоподшипники
Проверить наличие | d= 20мм D= 47мм B= 20.6мм | 3230 руб. | Купить |
Шариковый подшипник 6011-2Z | ![]() | Радиальные шарикоподшипники
Проверить наличие | d= 55мм D= 90мм B= 18мм C= 29.6кН C0= 21.2кН | 1417 руб. | Купить |
Шариковый подшипник 51216 | ![]() | Одинарные упорные шарикоподшипники
Проверить наличие | d= 80мм D= 115мм H= 28мм C= 76.1кН C0= 208кН | 6888 руб. | Купить |
Шариковый подшипник 54306 | ![]() | Двойные упорные шарикоподшипники
Проверить наличие | d= 25мм D= 60мм H= 41.3мм H1= 46мм C= 35.8кН C0= 65.5кН | 9497 руб. | Купить |
Шариковый подшипник 6002-2RSH | ![]() | Радиальные шарикоподшипники
Проверить наличие | d= 15мм D= 32мм B= 9мм C= 5.8кН C0= 2.85кН | 334 руб. | Купить |
Посмотреть все
Полезная информация
- Каталоги шариковых подшипников
- Обслуживание подшипников
- Применение подшипников
- Керамические и гибридные шарикоподшипники
- Линейные
шарикоподшипники - Сертификаты и декларации о соответствии SKF
- Шарикоподшипники с уплотнениями
- Смазка skf для подшипников
- Суффиксы подшипников
Характеристики шариковых подшипников
Первичной характеристикой подшипника является размер, определяющий его применимость в конкретном узле. Основные размеры подшипников – это внутренний диаметр d, внешний диаметр D, ширина колец h, которые записываются dxDxh. Минимальный размер серийного шарикоподшипника для миниатюрных приборов – 2,5 мм по внешнему диаметру, максимальный – более 10 метров, для использования в крупногабаритном оборудовании.
Важные характеристики шарикового подшипника – это грузоподъемности, которых две: статическая, определяющая предельную нагрузку, при которой подшипник не повреждается, и динамическая, которая используется для расчета ресурса при разных нагрузках. Грузоподъемности самых крупных шарикоподшипников – десятки тонн.
Максимальных скоростей вращения также две: предельная, выше которой подшипник может разлететься, и номинальная, выше которой подшипник перегревается из-за сильного трения. Высокоскоростные шарикоподшипники малых размеров можно раскручивать свыше 100000 об/мин.
Применение шариковых подшипников
Шариковые подшипники по сравнению с роликовыми более быстрые, но держат меньшую нагрузку. Так происходит потому, что пятно контакта шарика меньше, чем у ролика. Применимость шариковых подшипников разных типов для конкретного применения определяется их характеристиками, например радиальные шариковые подшипники используют в электродвигателях, радиально-упорные – в шпинделях станков, упорные – в опорах вертикальных валов.
Как осуществить заказ
БЕРГ АБ поставляет любые импортные подшипники. Чтобы купить шарикоподшипники, пришлите нам запрос на skf@bergab.ru с указанием требуемых обозначений. Посмотреть наличие и цены можно в нашем интернет-магазине, воспользовавшись поиском. Там же можно добавить товары в корзину и выписать счет.
