Ролико винтовые пары (передачи)
Ролико винтовые передачи - новый этап развития приводной техники.
Грузоподъемность передач винт-гайка качения практически всецело
зависит от характеристик поверхностей в месте контакта элементов
качения и винта: диаметра, числа точек контакта, твердости,
обработки поверхности для обеспечения точности и следовательно
равномерности распределения нагрузок между телами качения.

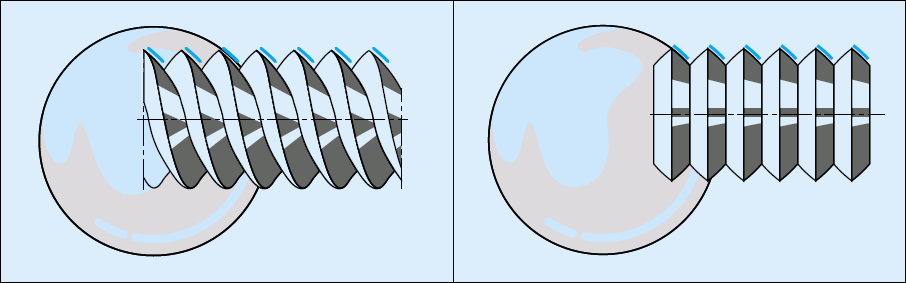

В шариковинтовых передачах нагрузка передается с гайки на винт
через шарики, расположенные в канавках резбы. В ШВП с однозаходной
резьбой размер шарика ограничен приблизительно 70% шага резьбы. В
связи с этим, общая площадь контакта относительно мала в связи с
ограниченностью числа полных витков шариков в гайке.
Показать схему.
![Ролико-винтовые пары (передачи) SKF Ролико-винтовые пары (передачи) SKF](/img/lmrollscrewnut03.jpg)

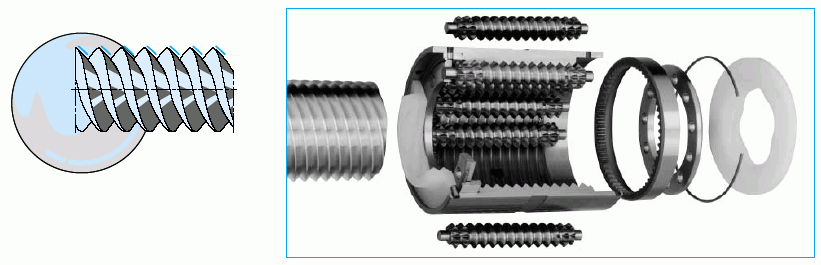

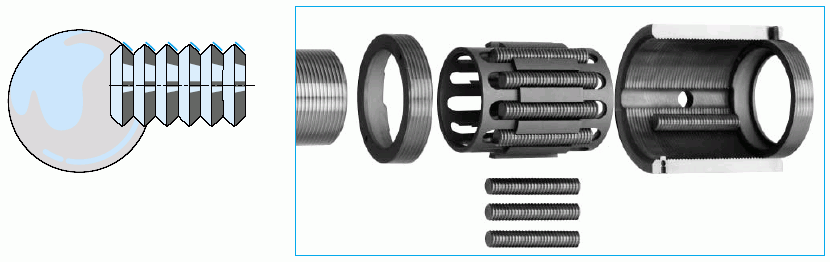

В роликовинтовых передачах нагрузка передается через рифленую поверхность всех цилиндрических роликов, что приводит к значительному увеличению числа точек контакта и общей площади контакта относительно ШВП. Показать схему.
Ролико винтовые передачи характеризуются:
- Очень высокой грузоподъемностью (статическая нагрузка до 1500 тонн, динамическая нагрузка до 370 тонн)
- Очень высокой допустимой скоростью вращения (для РВП диаметром 48 мм - 3300 об/мин)
- Очень высокими допустимыми ускорениями (12000 рад/сек кв.)
- Долгим сроком службы даже при постоянной работе
- Высочайшей надежностью
- Хорошей сопротивляемостью агрессивным средам (пыль, песок, лёд)
- Хорошей сопротивляемостью ударным нагрузкам и вибрациям
- Прекрасной повторяемостью позиционирования (мин. шаг 0,6 мм)
Различают два типа ролико-винтовых передач.

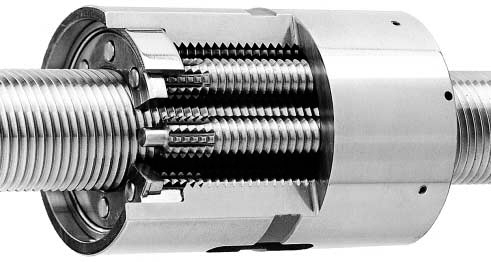

Планетарные роликовинтовые передачи
(серии SR/BR/PR/HR) (показать устройство) выдерживают тяжелейшие нагрузки в агрессивных условиях тысячи
часов, что делает их пригодными для использования в задачах с
очень высокими требованиями к грузоподъемности и надежности. Очень
прочная гайка способна выдерживать ударные нагрузки, а механизм
синхронизации движения роликов сохраняет надежность даже при
высоких скоростях. Большой шаг резьбы и симметричная конструкция
гайки позволяют осуществлять линейные перемещения с высокими
скоростями.
![Планетарные роликовинтовые передачи Планетарные роликовинтовые передачи](/img/lmrollscrewnut01.jpg)
Планетарные роликовинтовые приводы применяются в протяжных станках, прессах, станках, сталелитейном производстве, производстве шин, для автоматизации погрузочно-разгрузочных операций, военной авиации, танках, пусковых установках и пр.
Рециркуляционные роликовинтовые передачи
(серии SV/BV/PV)(показать устройство) позволяют получить высочайшую точность позиционирования
благодаря использованию резьбы с малым шагом. Преимущества такой
конструкции - минимизация входного момента и увеличение
разрешения. Также отличаются высокой жесткостью.
![Рециркуляционные роликовинтовые передачи Рециркуляционные роликовинтовые передачи](/img/lmrollscrewnut02.jpg)
Рециркуляционные ролико-винтовые приводы применяются в лабораторном и медицинском оборудовании, производстве бумаги, топографском оборудовании, телескопах, спутниках и пр.
ПРОИЗВОДСТВЕННАЯ ПРОГРАММА РОЛИКО-ВИНТОВЫХ ПЕРЕДАЧ EWELLIX (ранее SKF)
Планетарные роликовинтовые передачи

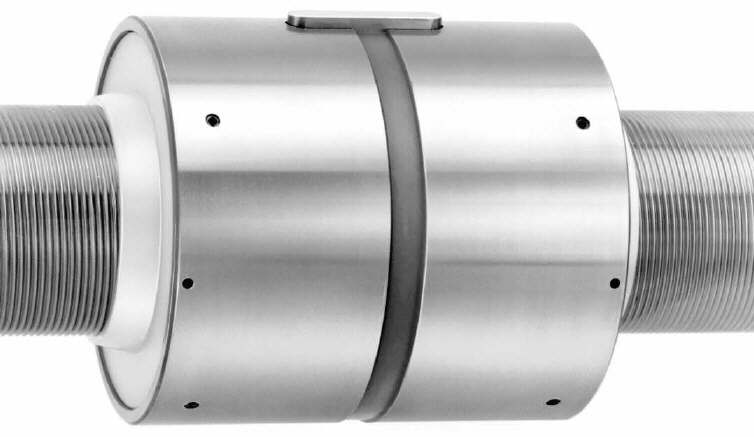

Серия планетарных ролико-винтовых пар SRC:
- Цилиндрические гайки с осевым люфтом
- Диаметры винтов от 8 до 210 мм
- Шаг резьбы от 4 до 42 мм
![Серия планетарных ролико винтовых пар SRC Серия планетарных ролико винтовых пар SRC](/img/lmrollscrewnut04.jpg)

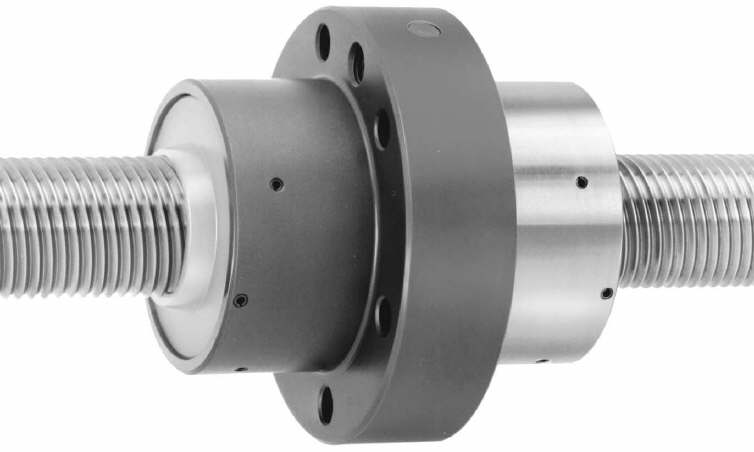

Серия планетарных ролико-винтовых пар SRF:
- Фланцевые гайки с осевым люфтом
- Диаметры винтов от 8 до 210 мм
- Шаг резьбы от 4 до 42 мм
![Серия планетарных ролико-винтовых пар SRF Серия планетарных ролико-винтовых пар SRF](/img/lmrollscrewnut05.jpg)

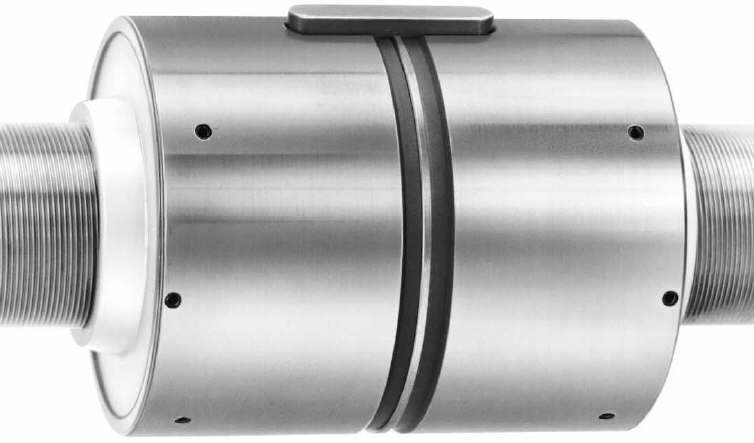

Серии планетарных ролико-винтовых пар BRC и PRU:
- BRC - цилиндрические гайки с устраненным осевым люфтом
- PRU - цилиндрические гайки с преднатягом
- Диаметры винтов от 8 до 64 мм
- Шаг резьбы от 2 до 42 мм
![Серии планетарных ролико-винтовых пар BRC и PRU Серии планетарных ролико-винтовых пар BRC и PRU](/img/lmrollscrewnut06.jpg)

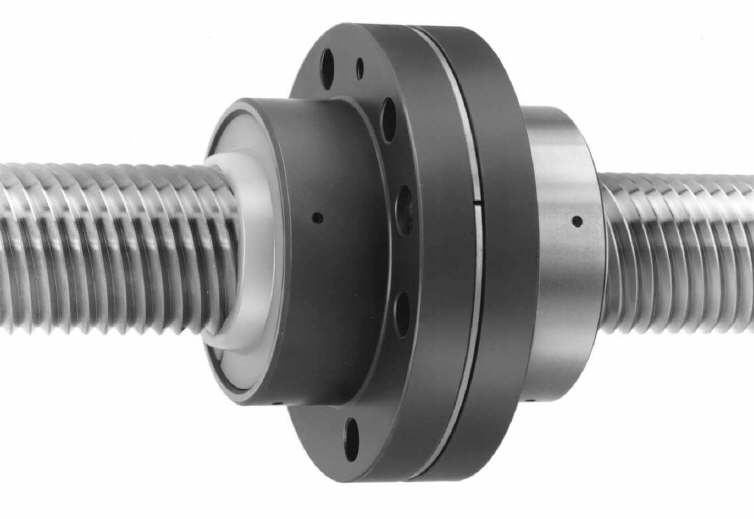

Серии планетарных ролико-винтовых пар BRF и PRK:
- BRF - фланцевые гайки с устраненным осевым люфтом
- PRK - фланцевые гайки с преднатягом
- Диаметры винтов от 8 до 64 мм
- Шаг резьбы от 4 до 36 мм
![Серии планетарных ролико-винтовых пар BRF и PRK Серии планетарных ролико-винтовых пар BRF и PRK](/img/lmrollscrewnut07.jpg)
Серия усиленных планетарных РВП Ultra Power HR:
- HRC – цилиндрические гайки с осевым люфтом
- HRF, HRP – фланцевые гайки с осевым люфтом
- Диаметры винтов от 60 до 210 мм
- Шаг резьбы от 15 до 40 мм
![Серия усиленных планетарных РВП Ultra Power HR Серия усиленных планетарных РВП Ultra Power HR](/img/HR_ultra_pow.jpg)
Серии обратных планетарных ролико-винтовых пар ISR и IBR:
- ISR – гайки с осевым люфтом
- IBR – гайки с устраненным осевым люфтом
- Диаметры винтов от 12 до 120 мм
- Шаг резьбы от 1 до 18 мм
![Серии обратных планетарных ролико-винтовых пар ISR и IBR Серии обратных планетарных ролико-винтовых пар ISR и IBR](/img/ISR.jpg)
Серии планетарных ролико-винтовых пар с вращающейся гайкой SRR и BRR:
- SRR – фланцевые гайки с осевым люфтом
- BRR – фланцевые гайки с устраненным осевым люфтом
- Диаметры винтов от 25 до 60 мм
- Шаг резьбы от 5 до 30 мм
![Серии планетарных ролико-винтовых пар с вращающейся гайкой SRR и BRR Серии планетарных ролико-винтовых пар с вращающейся гайкой SRR и BRR](/img/SRR.jpg)

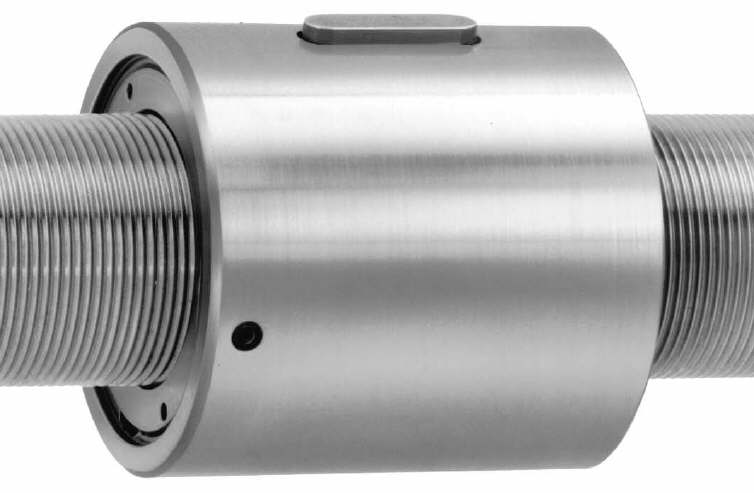

Серии рециркуляционных ролико-винтовых пар SVC и PVU:
- SVC - цилиндрические гайки с осевым люфтом
- PVU – цилиндрические гайки с преднатягом
- Диаметры винтов от 8 до 125 мм
- Шаг резьбы от 0,6 до 5 мм
![Серии рециркуляционных ролико-винтовых пар SVC и PVU Серии рециркуляционных ролико-винтовых пар SVC и PVU](/img/lmrollscrewnut09.jpg)
Серии рециркуляционных ролико-винтовых пар SVF и PVK:
- SVF - фланцевые гайки с осевым люфтом
- PVK - фланцевые гайки с преднатягом
- Диаметры винтов от 8 до 125 мм
- Шаг резьбы от 0,6 до 5 мм
![Серии рециркуляционных ролико-винтовых пар SVF и PVK Серии рециркуляционных ролико-винтовых пар SVF и PVK](/img/NG_SV.jpg)

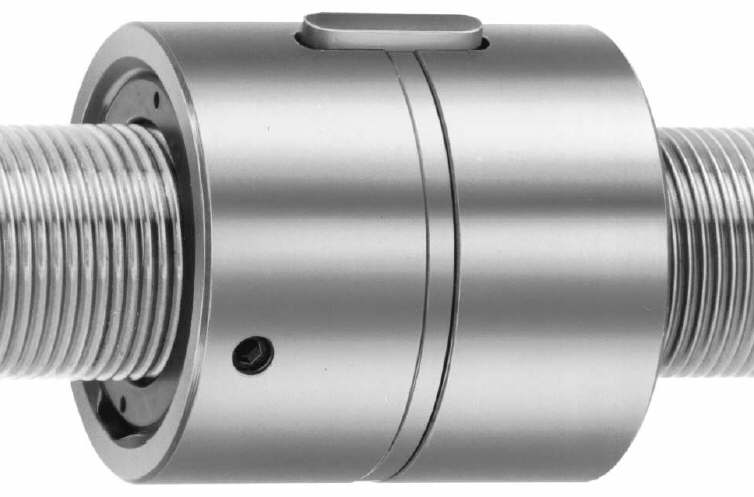

Серия рециркуляционных ролико-винтовых пар BVC:
- Цилиндрические гайки с устраненным осевым люфтом
- Диаметры винтов от 8 до 50 мм
- Шаг резьбы от 0,6 до 2 мм
![Серия рециркуляционных ролико-винтовых пар BVC Серия рециркуляционных ролико-винтовых пар BVC](/img/lmrollscrewnut10.jpg)

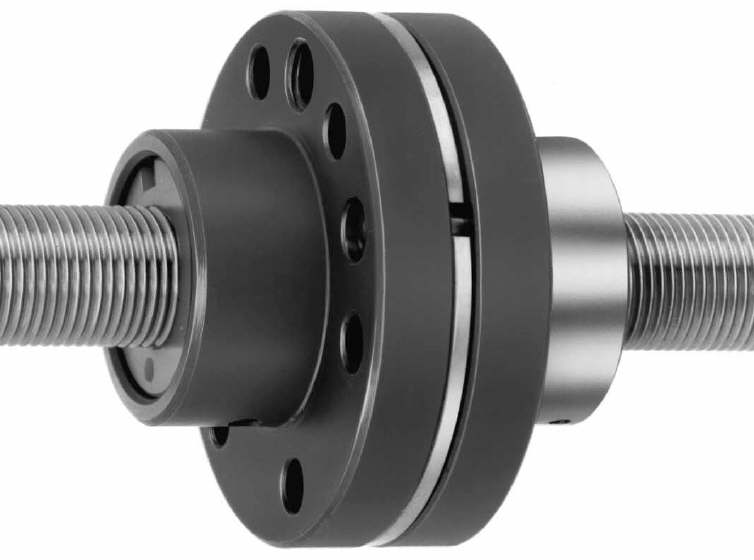

Серия рециркуляционных ролико-винтовых пар BVF:
- Фланцевые гайки с устраненным осевым люфтом
- Диаметры винтов от 8 до 50 мм
- Шаг резьбы от 0,6 до 2 мм
![Серия рециркуляционных ролико-винтовых пар BVF Серия рециркуляционных ролико-винтовых пар BVF](/img/lmrollscrewnut11.jpg)

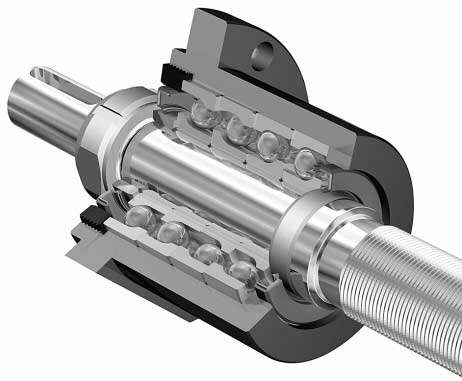

Серия подшипниковых опор FLRBU для ролико-винтовых пар:
- информация по подшипниковым опорам содержится в каталоге роликовинтовых передач EWELLIX (ранее SKF)
![Серия подшипниковых опор FLRBU для ролико-винтовых пар Серия подшипниковых опор FLRBU для ролико-винтовых пар](/img/lmrollscrewnut08.jpg)
Информация о всех указанных продуктах содержится в соответствующих
каталогах.
