Компоненты для аппаратов радиационной противоопухолевой терапии

Компания Leo Cancer Care, которая отличается "более человечным подходом к лечению рака", использует прецизионные детали управления перемещением от R.A. Rodriguez (Соединенное Королевство), для нового решения Marie™. Система Marie™ позволяет осуществлять протонную терапию, углеродно-ионную терапию и бор нейтрон захватную терапию. Чтобы поворачивать и позиционировать пациентов в вертикальном положении, система Marie™ использует кропотливо разработанную инженерную систему, которая включает множество компонентов, в том числе опорно-поворотные устройства, шарико-винтовые передачи и линейные цепи.

Компания Leo Cancer Care произвела глобальное исследование, которое показало, что жизненно важные органы двигаются меньше в вертикальном положении благодаря гравитации. При нацеливании на злокачественную опухоль это снижение движения позволяет решению работать более точно.

Комбинируя вертикальное положение и переход на поворот пациента, а не оборудования, компания изменяет подход к лечению рака навсегда.

Первоначально изучалась возможность снизить стоимость производства стандартных систем для радиационной терапии. Такое оборудование иногда весит до 600 тонн, и оно вращается вокруг расположенного горизонтально пациента, чтобы направить радиационный луч под разными углами.

"Исследование было проведено для поиска пути более экономичного вращения 100 кг пациента перед зафиксированным источником радиации, снижая общий размер оборудования в 16 раз, и упрощая использование, обслуживание и ремонт", - объясняет Стефан Тоуи, генеральный директор Leo Cancer Care.

Развитие и производство систем позиционирования пациентов производится в штаб квартире компании в Суррее, (Соединенное Королевство). Другой центр расположен в Висконсине (США), здесь специализируются на современной компьютерной томографии. Сегодня в компании работают 22 человека.

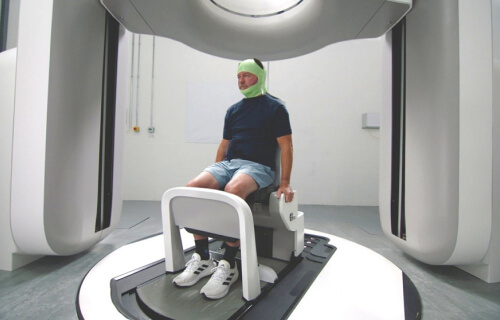

Leo Cancer Care, совместно с R.A. Rodriguez работали, чтобы найти решение, позволяющее обеспечить позиционирование пациентов с точностью менее 1 мм для системы Marie™. В системе не только вращается стул, но система может поднимать и опускать пациента, и наклонять его влево, вправо и вперед, назад. Эта способность упрощает создание снимков и лечение всех анатомических структур при лучевой терапии в вертикальном положении.

"Другой важный компонент системы Marie™ - это томограф, который делает снимки пациента перед лечением," - говорит м-р Тоуи. "R.A. Rodriguez поставляет подшипники и контактное кольцо, мы вращаем большое кольцо на скорости 60 об/мин, чтобы сделать много снимков. Кольцо также должно перемещаться вниз и вверх, и мы должны наклонять оси, вдоль которых движется кольцо. В конечном итоге, система обеспечивает гибкость благодаря многим независимым осям движения".

В Leo Cancer Care работает команда опытных инженеров механиков, некоторые из которых успешно использовали компоненты R.A. Rodriguez в других проектах.

Свыше 10 типов компонентов поставили от R.A. Rodriguez для Marie™: опорно-поворотные устройства, шарико-винтовые передачи, линейные направляющие, линейные цепи, редукторы, подшипники. Крупногабаритные подшипники облегчают вращение сложной системы позиционирования пациента, тогда как в других применениях используются линейные цепи.

"Линейные цепи – это продвинутая технология", говорит м-р Тоуи. "Одна из особенностей конструкции Marie™ это то, что мы пытались ввести вертикальное перемещение на 700 мм, и когда узел полностью сжат, он должен уместиться в пространство 500 мм в глубину. Grob LinearChain - это цепь, которая в отличие от традиционной цепи может не только тянуть, но и толкать с большим усилием. Другая особенность - что она занимает мало места. Было бы сложно сконструировать решение, если бы не было LinearChain".

Система Marie™ уже прошла стадию прототипа, и компания изготавливает первую рабочую систему с потенциальным. При полной загрузке производства, Leo Cancer Care сможет производить сотни систем Marie™ в год.

"Возможности на рынке для системы Marie™ лежат в области рентгенотерапии и лучевой диагностики," - заключает м-р Тоуи.

05.05.25
