Анализатор шума и вибраций подшипников SKF MVM 90E

Анализатор шума и вибраций подшипников
Для производства высококачественных подшипников большое значение имеет измерение вибрации, MVM 90E обеспечивает автоматическую проверку характеристик вибрации всех подшипников, производимых на одной производственной линии. Некоторые типы вибрации связаны с уменьшением срока службы подшипников, или могут быть причиной недовольства клиентов.

Причиной вибрации в подшипнике могут быть изменяющиеся во времени силы в подшипнике. Контактные усилия изменяются, повышая вибрации на наружном кольце. Геометрические несовершенства дорожек качения:
  • Волнистость
  • Локальные дефекты
  • Частицы грязи
  • Неровности
  • Проблемы с сепаратором
С оборудованием анализа вибраций мы можем измерить и отследить причину вибраций.

Главным образом анализаторы MVM предназначены для радиальных шариковых подшипников, но также можно протестировать другие типы подшипников, такие как самоустанавливающиеся шариковые подшипники и двухрядные радиально-упорные шариковые подшипники.

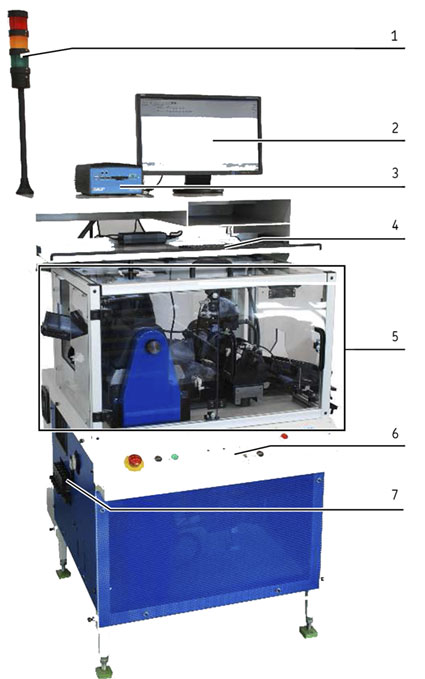

Устройство анализатора

  1. Сигнальная лампа
  2. Монитор
  3. Измерительная электроника CMME 7001 A (с корпусом)
  4. Клавиатура, мышь
  5. Измерительные механизмы
  6. Контрольная панель
  7. Пневматика

Принцип действия

Специальные датчики измеряют радиальные вибрации на наружном кольце. Подшипник установлен на прецизионный шпиндель и вращается со скоростью 1800 об/мин.

К наружному кольцу применяется нагрузка при помощи специального инструмента. Сигнал датчика усиливается и проходит через три широкополосных фильтра. Диапазоны частот соответствуют стандартам AFBMA и ISO.

В оборудовании для анализа шума и вибрации SKF, вибрация подшипника преобразуется в электрический сигнал при помощи специального датчика, в соответствии с индуктивным принципом. Сигнал не должен заглушаться шумом окружающего заводского оборудования, таким образом, высокочувствительный усилитель шума встроен в датчик.

Аналоговый сигнал от датчика оцифровывается при помощи конвертера высокого разрешения для анализа на промышленном компьютере.

Специальная измерительная электроника SKF дает намного больше информации в узкой полосе частот, чем параметры широкой полосы частот L, M и H.

Результаты могут быть показаны в мкм/с или в единицах Anderon. Используя временные интервалы, амплитудное детектирование, узкополосный анализатор частоты, преобразование Фурье, маски диапазона и специальную технику фильтрации, разная частота сигнала соответствует разным компонентам подшипника (внутреннее кольцо, наружное кольцо, шарик), и может быть измерена и проанализирована.

В результате определяется один или несколько дефектов: загрязнение, дефекты компонентов, шум сепаратора, отклонение формы компонентов подшипника. Допуски результатов измерения вибрации различаются для разных типов подшипников, они хранятся в компьютере.

Ассортимент SKF для анализа шума и вибраций подшипников включает

  • Анализатор вибрации MVH 30D/90D/200D
  • MVM 30E/90E/200E
  • MVS 130D/270A
  • MVU 150/250A/B/C
  • CMME 7000 A/B
  • FPM
