Винт трапецеидальный с гайкой — это винтовая пара, которая преобразует вращательное движение в линейное перемещение. Они применяют в механизмах подачи станков с ЧПУ, приводах прессов, грузоподъемных машинах и автоматизированном оборудовании. Плавный ход и надежность делают их незаменимыми в производстве, где требуется минимальная погрешность и длительный ресурс работы. Для изготовления используют износостойкие материалы — легированные стальные сплавы, цветные металлы (бронзу, латунь) или высокопрочные полимеры. Выбор материала зависит от условий эксплуатации и требований к надежности.
Отобразить
Показать все трапецеидальные винты и гайки

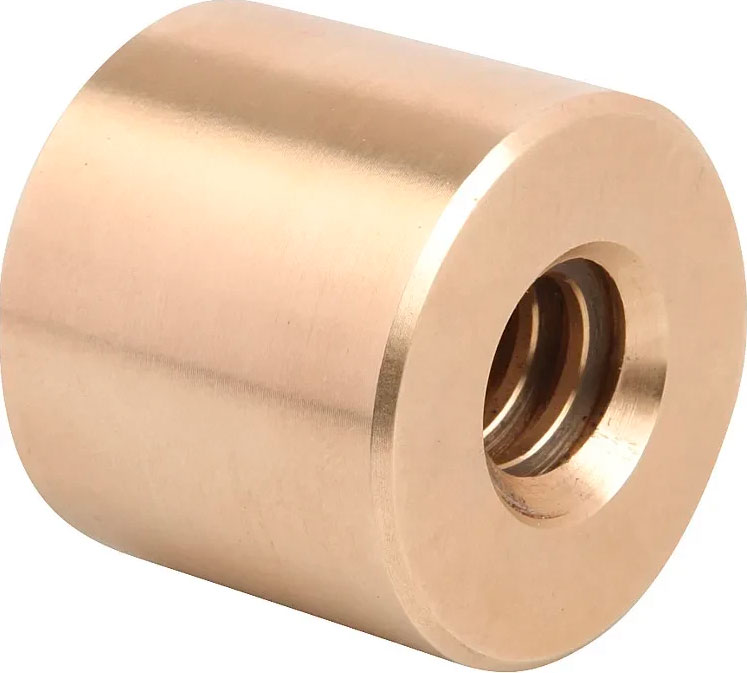

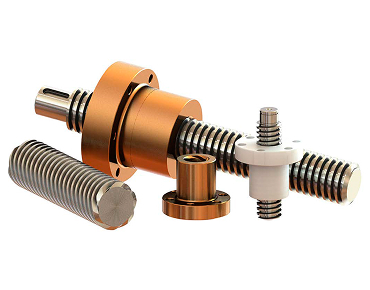

Трапецеидальные винты и гайки — механические компоненты для преобразования вращательного движения в поступательное. Винт и гайка с трапецеидальной резьбой применяются в станках, подъемных механизмах, прессах и системах точного позиционирования.
Преимущества и применение
Ходовые винты и гайки с трапецеидальной резьбой выдерживают высокие осевые нагрузки, обеспечивают плавное движение без люфтов и обладают эффектом самоторможения. Они изготавливаются из стали, бронзы или латуни в зависимости от условий эксплуатации.
Винт с трапецеидальной резьбой и гайкой используется в металлообработке, автоматизированных системах, медицинском оборудовании и строительной технике. Диаметры резьбы от 8 до 300 мм позволяют подобрать решение для любых задач.
Как выбрать?
При выборе учитывайте ключевые параметры:
- Шаг резьбы — определяет скорость перемещения и передаваемое усилие
- Номинальный диаметр — влияет на грузоподъемность
- Класс точности — 7H/8H для гаек, 7e/8e для винтов
- Материал и покрытие — для защиты от износа и коррозии
Типоразмеры
| Диаметр | Шаг | Обозначение | Применение |
| 8 мм | 1.5 мм | Tr 8x1.5 | Малогабаритные механизмы |
| 16 мм | 4 мм | Tr 16x4 | Промышленные станки |
| 20 мм | 4 мм | Tr 20x4 | Металлообработка |

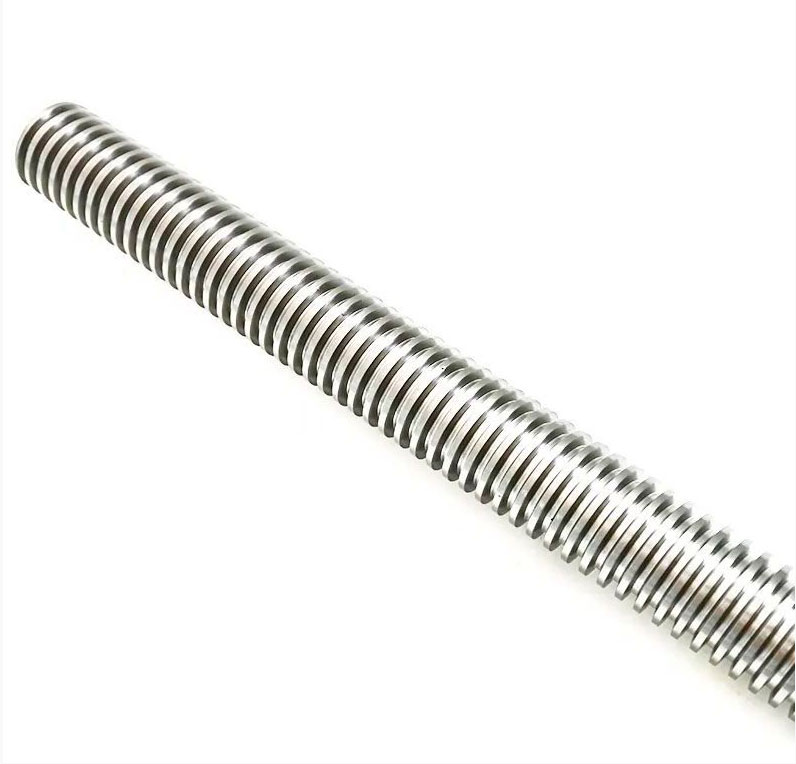

| 30 мм | 6 мм | Tr 30x6 | Грузоподъемные механизмы |
| 40 мм | 7 мм | Tr 40x7 | Крупногабаритные станки |
Как купить
Трапецеидальные винты и гайки можно купить в компании «БергАБ» написав нам на почту bergab@ya.ru. Предлагаем стандартные и нестандартные размеры трапецеидальных ходовых винтов и гаек с гарантией качества и быстрой доставкой.
