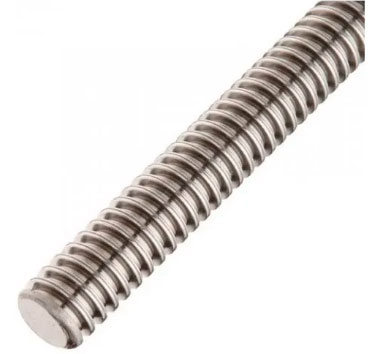

Трапецеидальный винт KUE TR 20x4 R L1000 CONTI из стали C45

Трапецеидальный винт CONTI KUE TR 20x4 R L1000 — это холоднокатаный ходовой винт из углеродистой стали C45 (1.0503), предназначенный для приводов средней нагрузки, позиционирующих механизмов и винтовых домкратов. Диаметр резьбы 20 мм и шаг 4 мм обеспечивают хороший баланс между несущей способностью и скоростью перемещения: один оборот даёт 4 мм линейного хода.

Серия KUE выполняется из стали C45 твёрдостью ~250 HB после наката, обеспечивая высокую износостойкость боковых поверхностей и стабильность при длительной эксплуатации. Холодный наката резьбы гарантирует гладкую рабочую поверхность с повышенной усталостной прочностью.

Метрический трапецеидальный профиль Tr20x4 с одним заходом рассчитан на работу с бронзовыми гайками серии HSN, FFR, HBD и полимерными FCS. Класс точности шага 100 мкм на 300 мм позволяет использовать винт в большинстве промышленных приводов, где требуется повторяемое позиционирование. ​

Длина 1000 мм — стандартная для большинства конструкций среднего хода.

Основные параметры

Обозначение: KUE 20 A R …, TR 20x4 R, длина 1000 мм (L1000). ​
Диаметр резьбы: 20 мм.
Шаг / ход: 4 мм, 1 заход (single start). ​
Направление резьбы: правая (Right, R). ​
Длина стержня: 1000 мм (1 м). ​

Точность и геометрия

Класс точности хода: 100 µm / 300 мм. ​
Прямолинейность: 0,5 мм / 300 мм. ​
Масса: 1,94 кг/м → при 1 м около 1,94 кг. ​

Материал и исполнение

Материал винта: углеродистая сталь C45 (1.0503), по EN 10083‑2. ​
Твердость после наката: примерно 250 HB. ​
Тип изготовления: холоднокатаный трапецеидальный винт (rolled trapezoidal screw). ​
