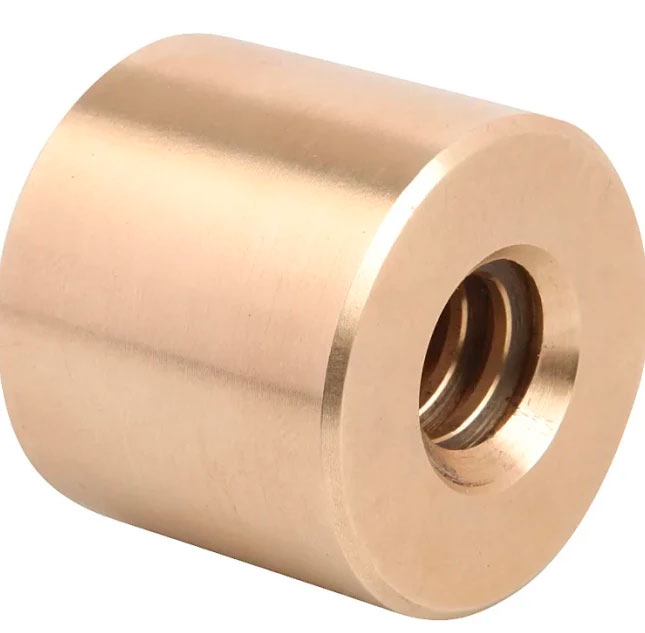

Трапецеидальная гайка HSN TR 30x6 R CONTI из бронзы для винта Tr30x6

Трапецеидальная гайка CONTI HSN TR 30x6 R представляет собой цилиндрическую бронзовую гайку для работы с трапецеидальными винтами с профилем Tr30x6 и правым направлением резьбы. Благодаря применению оловянистой бронзы по стандарту EN 1982 CuSn5Zn5Pb5‑C (CC491K) гайка обеспечивает хорошую несущую способность, устойчивость к заеданию и стабильную работу при правильной смазке. ​

Серия HSN предназначена для приводов с умеренными нагрузками, где важны плавность хода и приемлемый ресурс без избыточной стоимости, например в позиционирующих механизмах, подъемных столах, регулировочных узлах и различных линейных перемещениях в станках и промышленной автоматике. Цилиндрическая форма упрощает монтаж: гайка запрессовывается или фиксируется в корпусе с помощью стопорных элементов, что позволяет конструктору свободно проектировать опорный узел. ​​

Профиль Tr30x6 с шагом 6 мм обеспечивает баланс между передаточным отношением и скоростью перемещения – один оборот винта даёт 6 мм линейного хода, что удобно для ручных и моторизованных приводов средней скорости. Однозаходная трапецеидальная резьба обеспечивает высокую контактную поверхность между витками винта и гайки, тем самым увеличивая допустимые осевые нагрузки и снижавая удельные контактные напряжения. ​​

Гайки HSN рассчитаны на работу с хорошо смазываемыми стальными трапецеидальными винтами (серии KUE, KEQ, KRP и др.) и рекомендуются к использованию с регулярной подачей смазки, особенно при повышенных нагрузках или частоте вращения. Конструкция и материал позволяют эксплуатировать пару винт–гайка с относительно низким уровнем шума и равномерным износом, что важно для точных позиционирующих систем. ​

Технические характеристики ​

Тип гайки: цилиндрическая трапецеидальная гайка серии HSN
Артикул: HSN 30 A R (HSN TR 30x6 R)
Профиль резьбы: Tr 30x6, метрическая трапецеидальная, правое направление ​
Номинальный диаметр резьбы: 30 мм ​
Шаг резьбы: 6 мм ​
Число заходов:1 ​
Форма корпуса: цилиндрическая, без фланца ​
Материал: бронза EN 1982 CuSn5Zn5Pb5‑C (CC491K) ​
Наружный диаметр :D 50 мм ​
Длина: L 50 мм ​
Ориентировочная масса: 0,60 кг ​​
Рекомендуемая область применения : приводы с умеренными нагрузками, линейные перемещения, винтовые домкраты, регулировочные механизмы ​​
Требования к смазке: обязательна хорошая непрерывная смазка для увеличения ресурса ​​
Совместимые винты: трапецеидальные винты CONTI Tr 30x6 (серии KUE, KEQ, KRP и др.)
