Инструмент для выверки шкивов TKBA 40 SKF

Высокоточный инструмент для выверки шкивов для клиновых ремней SKF TKBA 40. Прибор предназначен для устранения одной из причин неисправности оборудования с ременным приводом, а именно устранения перекоса шкива. Износ ремня или шкива вызывают перекос ремня, что приводит к увеличению уровня вибрации и повышенному шуму. Так же частой причиной повышенных вибраций является выход из строя подшипника.

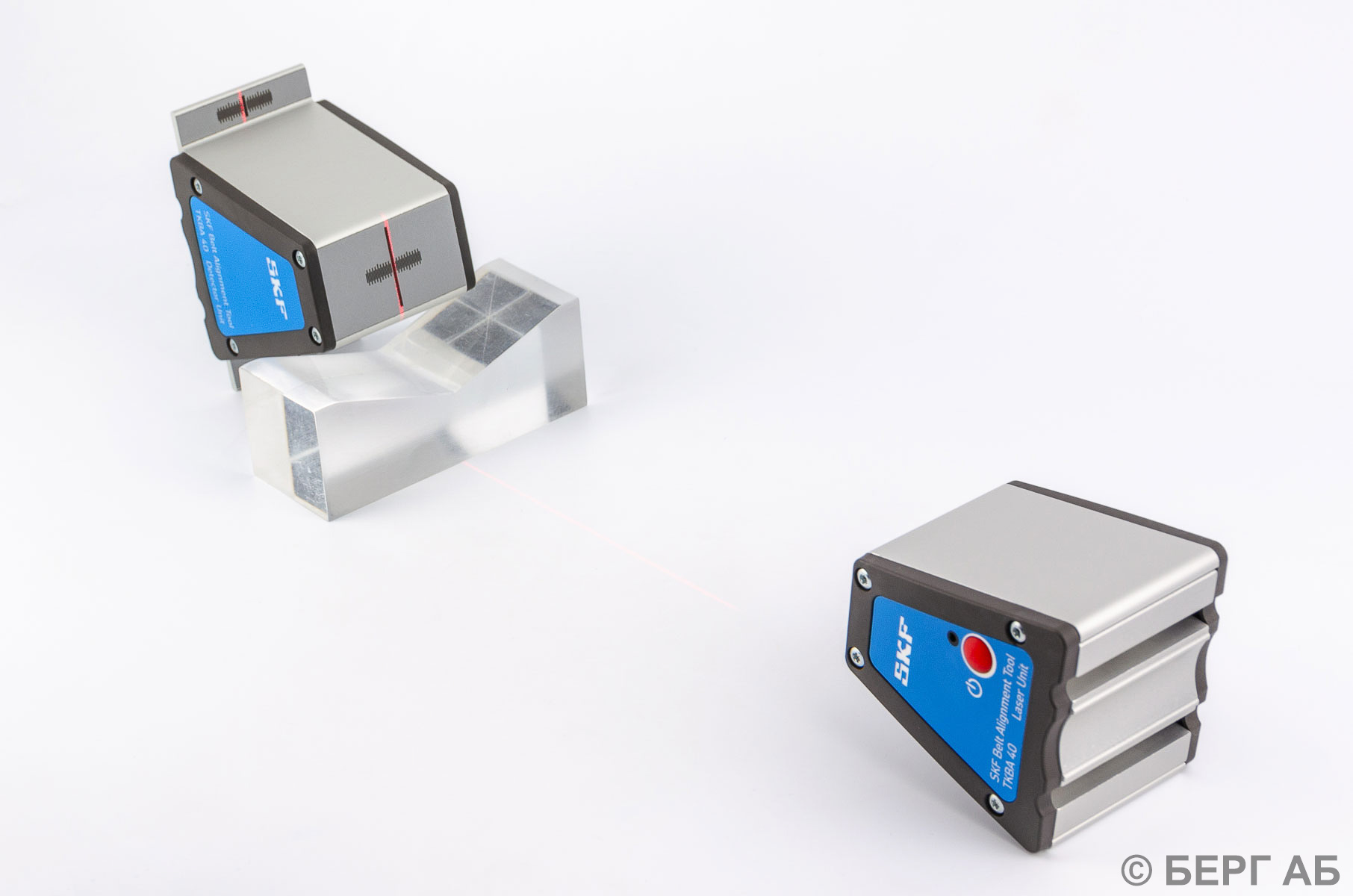

SKF разработала несколько инструментов для выверки шкивов с обеспечением точной выверки соосности. Одним из них является SKF TKBA 40, который не предполагает специальной подготовки сотрудников.Инструмент состоит из двух блоков, которые крепятся с помощью магнитов на ручьи шкивов. Блок-приемник имеет три зоны с тремя опорными линиями, верхней и двумя нижними. В зависимости от вида проекции лазерного луча возможно определить вид несоосности и метод ее устранения. Выверку ременной передачи можно легко произвести перемещением подвижной машины до момента совпадения линии лазера с опорными.

Производство SKF
Тип лазера: Красный диодный лазер
Лазер: 1 x встроенный лазер, класс 2, <1 мВт, 632 нм
Длина волны лазера: 3 м при 2 м (9,8 фута при 6,6 фута)
Угловая погрешность: Меньше 0,02°
Линейная погрешность: Меньше 0,5 мм (0,02 дюйма)
Расстояние между измерительными блоками: От 50 мм до 6000 мм (от 2 дюймов до 20 футов)
Управление: Выключатель лазера
Материал корпуса: Экструдированный алюминий
Размеры:
Передатчик: 70 x 74 x 61 мм (2,8 x 2,9 x 2,4 дюйма)
Приёмник: 96 x 74 x 61 мм (3,8 x 2,9 x 2,4 дюйма)
Размеры отражателя: Н/Д
Вес:
Передатчик: 320 г (0,7 фунта)
Приёмник: 320 г (0,7 фунта)
Монтаж:
Магнитный, с установкой на канавке (дополнительный боковой адаптер TMEB A2)
Клиновые направляющие:
Размер 1: 22 мм, короткие стержни (3 пары)
Размер 2: 22 мм, длинные стержни (3 пары)
Размер 3: 40 мм, короткие стержни (3 пары)
Размер 4: 40 мм, длинные стержни (3 пары)
Батарея:
2 x AA, щёлочные IEC LR06
Время работы:
20 часов непрерывной работы
Размеры кейса:
260 x 180 x 85 мм (10,2 x 7,1 x 3,3 дюйма)
Общий вес (вкл. кейс):
1,3 кг (2,8 фунта)
Рабочая температура:
от 0 до 40 °C (от 32 до 104 °F)
Температура хранения:
от –20 до +65 °C (от –4 до +150 °F)
Относительная влажность:
от 10 до 90 %, без образования конденсата
Класс защиты IP:
IP 40
Калибровочный сертификат:
Действителен в течение двух лет

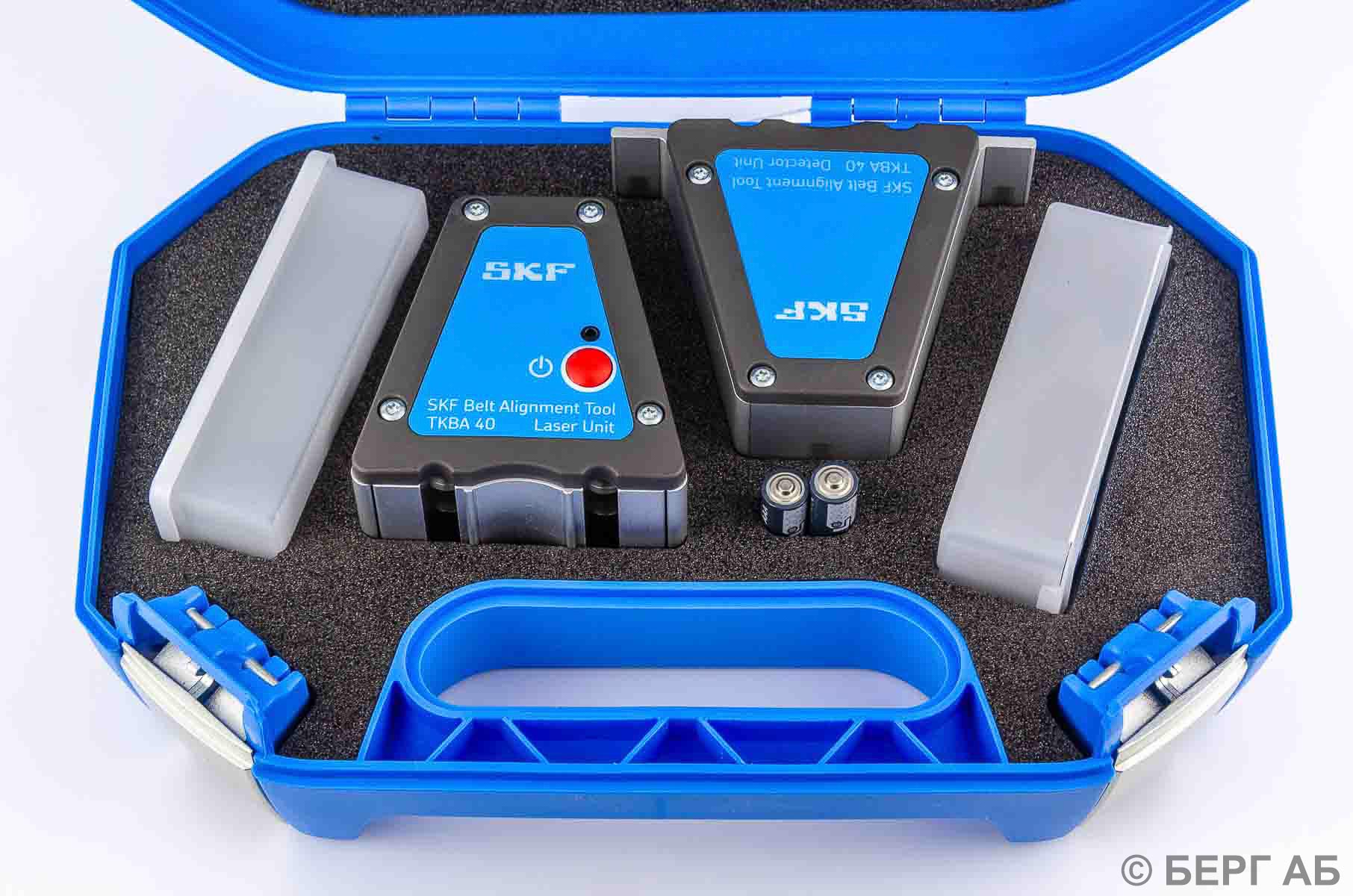

Комплектация:
1 x передатчик TKBA 40
1 x приёмник TKBA 40
2 x аккумуляторные батареи AA

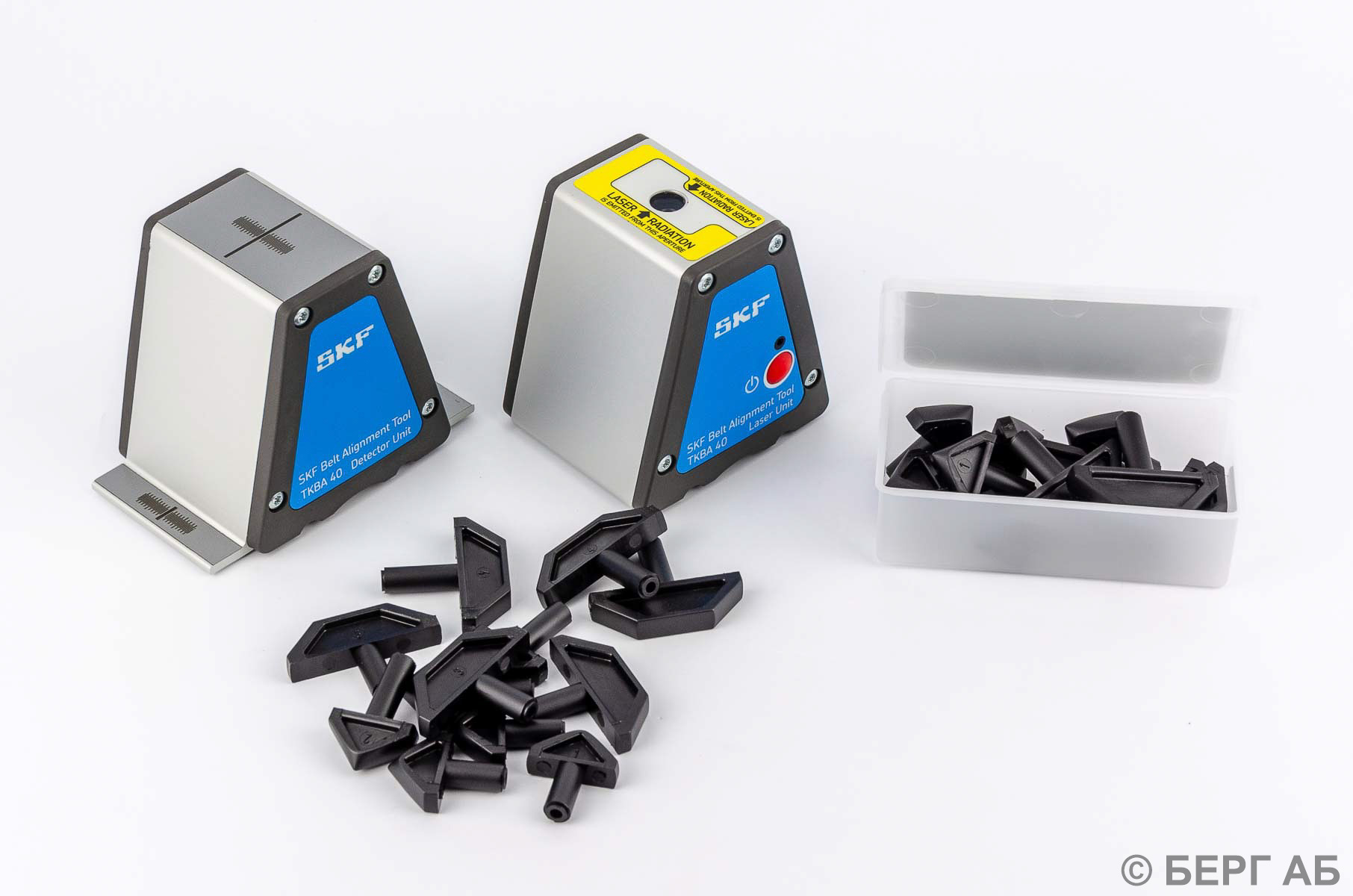

4 x вида клиновых направляющих, по три шт. каждого размера
1 x инструкция по эксплуатации

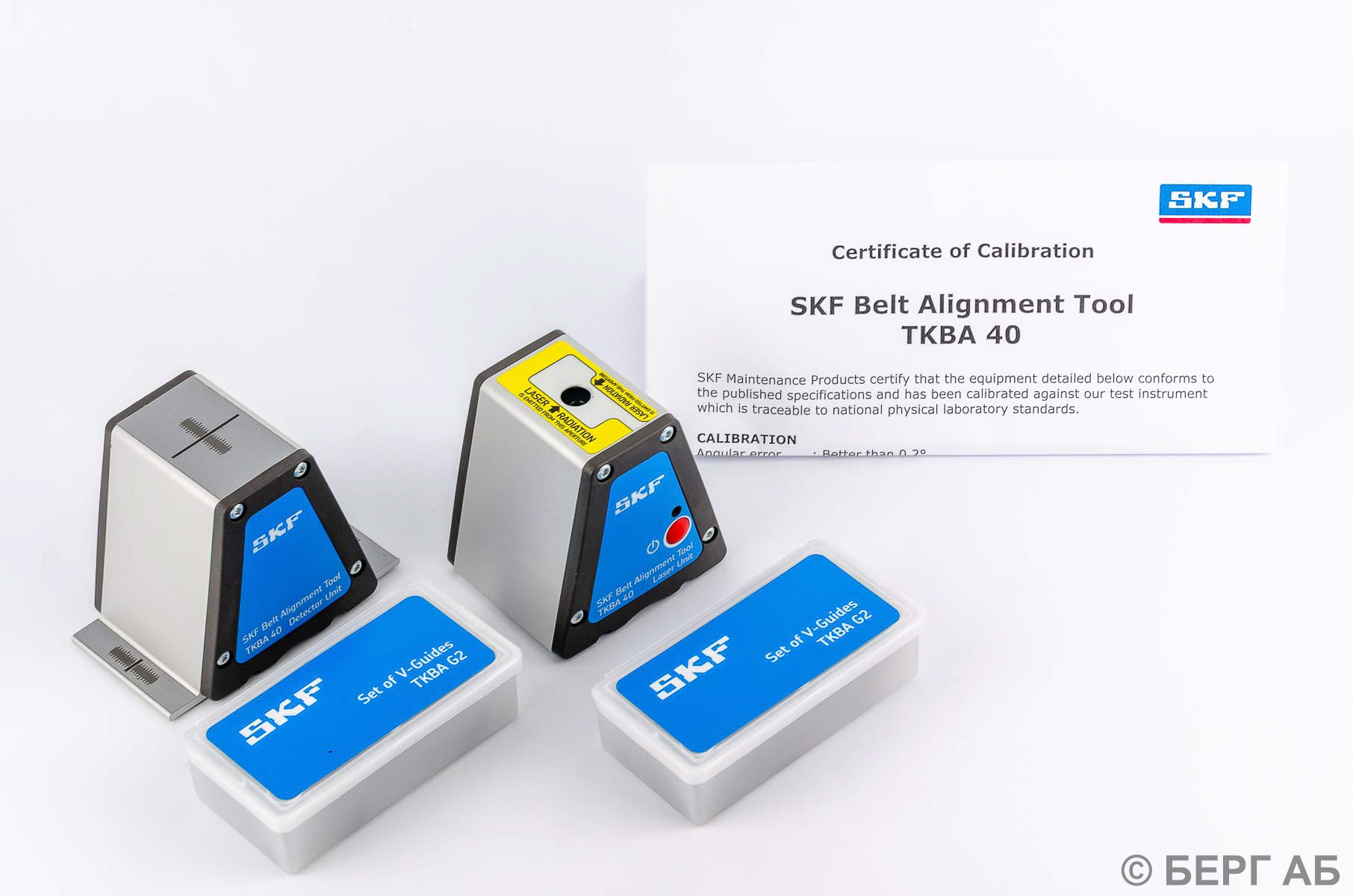

1 x калибровочный сертификат
