Cистема лазерной центровки TKSA 41 SKF

Беспроводной лазерный прибор для выравнивания соосности валов SKF TKSA 41. Прибор оснащен возможностью использовать как беспроводное, так и проводное подключение измерительных модулей к дисплею. Дисплейный блок имеет сенсорное резисторное управление, что позволяет работать в перчатках.

SKF TKSA 41 — передовое лазерное решение для точной выверки соосности валов. Прибор, оснащённый двумя беспроводными измерительными блоками, крупными датчиками и мощными лазерами, позволяет выполнять точные измерения даже в самых сложных условиях. Эргономичный дисплейный блок с интуитивно понятной навигацией и сенсорным экраном ускоряет и упрощает процедуру выверки, а такие инновационные функции как «свободное измерение» повышают качество выполнения выверки. Прибор SKF TKSA 41 способствует совершенствованию методов выверки и является одним из самых эффективных отраслевых решений в области выверки.
Производство SKF

Размеры
Максимальная высота муфты - 105 мм
Максимальная высота муфты с удлинением - 195 мм
Свойства
Методы центровки:
3 позиции измерения на 9–12–3 часов
Автоматическое измерение
Свободное измерение (требуется проворачивать вал на 90°)

Рекомендуемые области применения:
Горизонтальные валы
«Мягкая лапа»
Текущие поправочные значения В вертикальной и горизонтальной плоскостях
Особенности
Machine library
Built-in photo camera
QR code reading
Automatic .pdf report

Датчики
ПЗС-матрица 29 мм
инклинометр ±0,5°
Коммуникация - Bluetooth 4.0 LE или проводное соединение с помощью USB-кабелей
Расстояние между измерительными блоками - 0.07 to 4 m
Погрешность измерений (процент) 0.5 %
Материал
Дисплейный блок: Ударопрочный пластик PC/ABS с покрытием
Измерительные блоки: стеклонаполненный PC
Аккумуляторная батарея:
Measuring units: rechargeable 2000 mAh LiPo batteries
Display unit: rechargeable 5000 LiPo battery
Время работы от батареи - 8 ч
Диапазон рабочих температур - 0  –  45 °C
Дисплей - 5,6” цветоустойчивый сенсорный ЖК-дисплей
Обновление программы - Через USB-накопитель
Тип лазера - Красный лазер
Монтаж - 2 стандартных V-образных кронштейна (ширина 21 мм) с цепями
Диаметр вала - 20 to 150 мм
Диаметр вала с удлинением - Up to 300 мм with optional extension chains (not included)
Адаптер питания - Вход: 100-240 В, 50/60 Гц перем. тока с адаптерами для ЕС, США, Великобритании и Австралии
Выход: 12 В, 3A, пост. ток
Класс защиты (IP) - IP 54
Сертификаты - Сертификат калибровки (срок действия 2 года)
Часть комплекта - no, but also available as TKSA 41/KIT360
Размеры кейса (д x в x ш) - 530 x 110 x 360 мм (20,9 x 4,3 x 14,2 дюйма)
Комплектация:

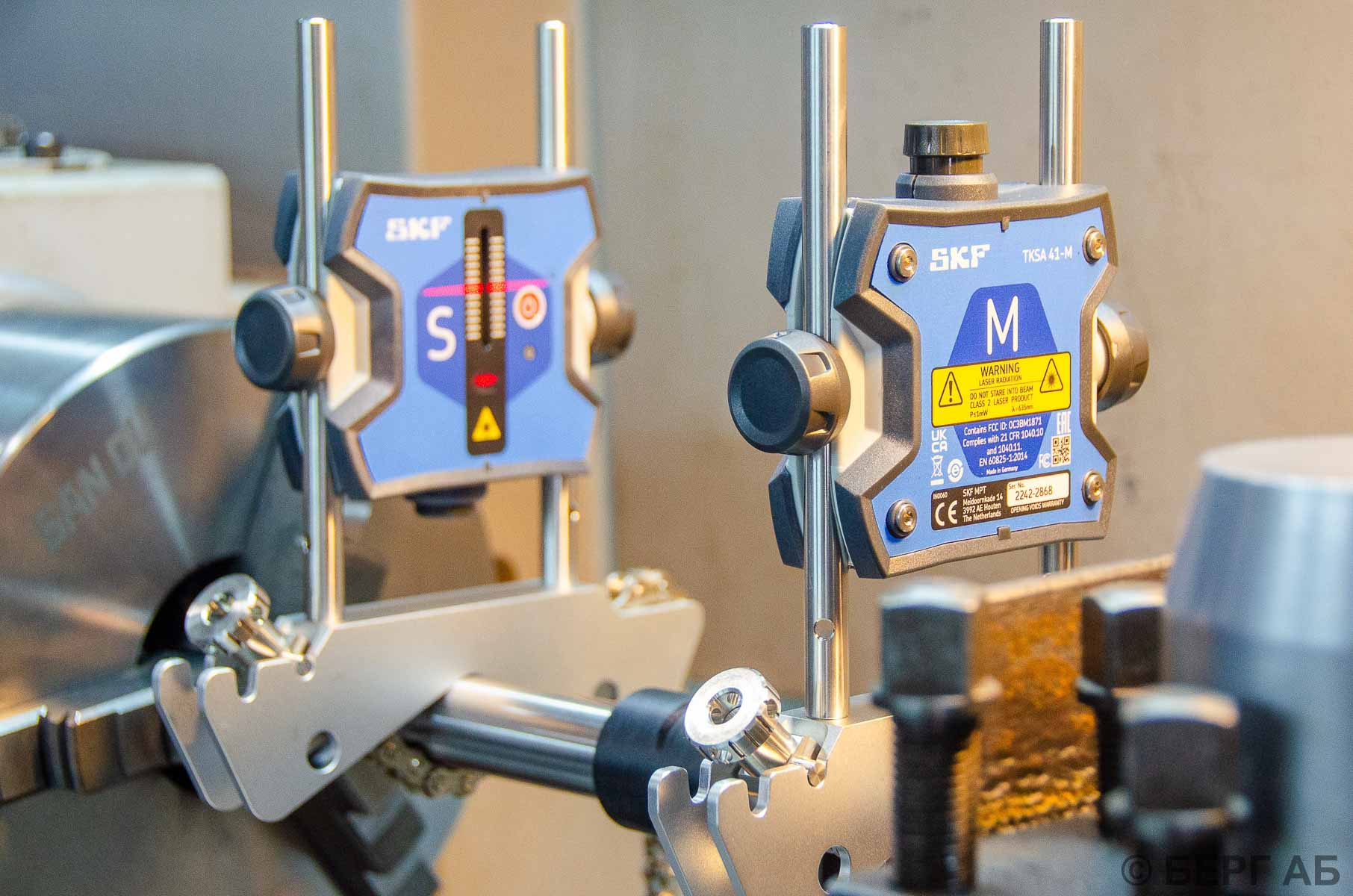

Комплект 2 измерительных блоков (M и S)

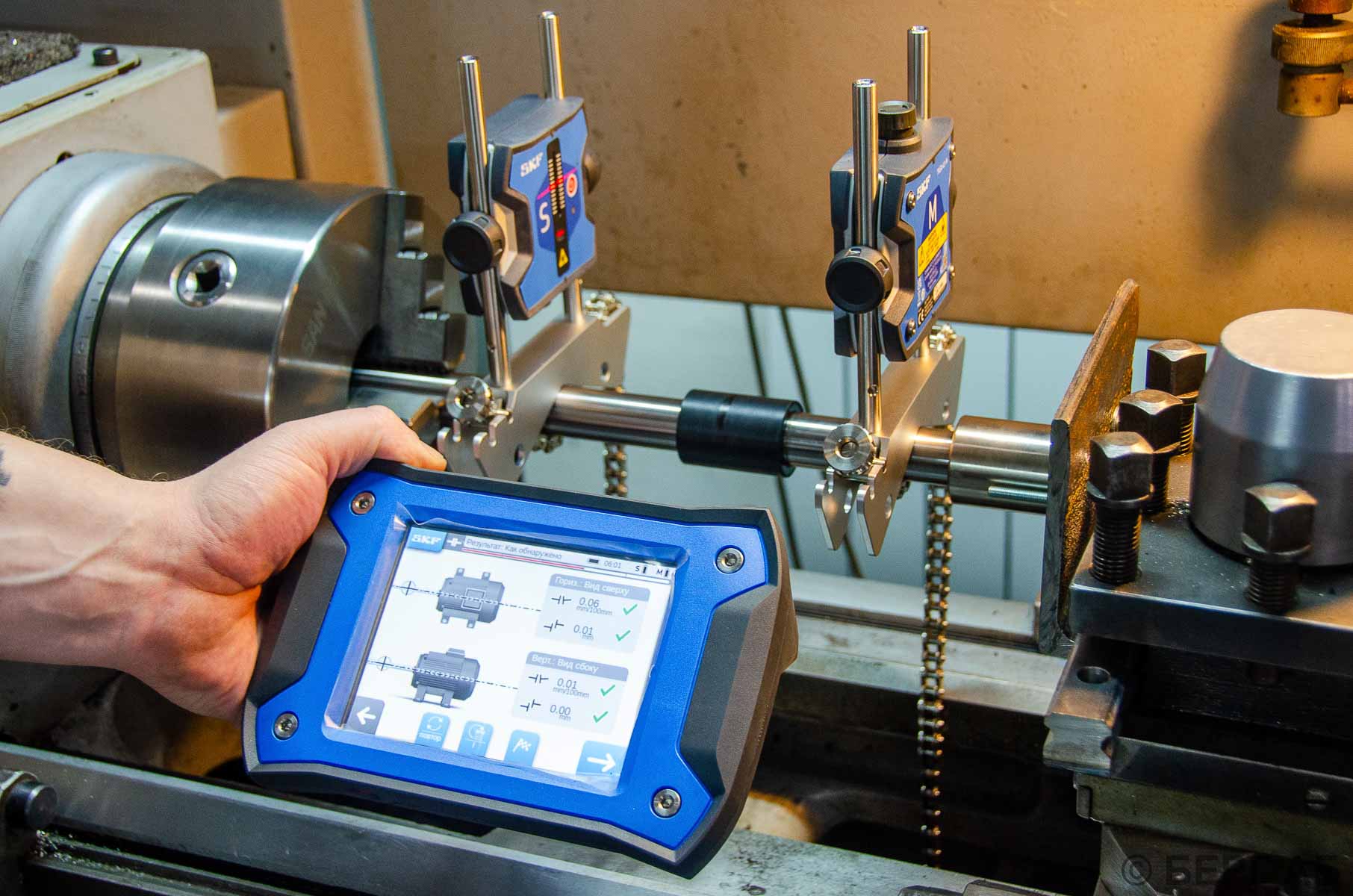

Дисплейный блок
Комплект 2 кронштейнов вала с цепями 400 мм (15,8 дюйма) и резьбовых стержней 150 мм (5,9 дюйма)
Комплект 4 резьбовых удлинительных стержней 90 мм (3,5 дюйма)
Фиксатор цепи
Блок питания с различными адаптерами
Комплект 2 кабелей USB
Рулетка
Комплект 2 листов A5 с 6 наклейками с QR-кодами на каждом листе (всего 12 наклеек)
Сертификат калибровки и соответствия
Краткое руководство пользователя
Кейс SKF
Логистика

Масса нетто изделия - 4.72 кг
Код eClass - 23-05-19-01
Код UNSPSC - 41112202
