Каретка линейной направляющей R165131420 REXROTH

Каретка шариковой профильной рельсовой направляющей.
FNS - с фланцем, длина обычная, высота стандартная,
Размер - 35
Класс точности - стандартный
Низкий преднатяг
Шарики без сепаратора
Предварительно смазана Dynalub 510
Стандартное исполнение, длина каретки - 110,5мм
Для применений, где требуется высокая жесткость
Отверстия для смазывания с металлической резьбой со всех сторон
Высокая жесткость - можно использовать одну каретку на рельс

Характеристики
Размер (мм) 35
Материал (profiled rail systems) - Углеродистая сталь
Класс преднатяга - C1 - Низкий преднатяг
Класс точности - N - Normal
Уплотнение - SS - стандартное
Ball chain - Without ball chain (standard)
Самовыравнивание для компенсации перекоса - нет

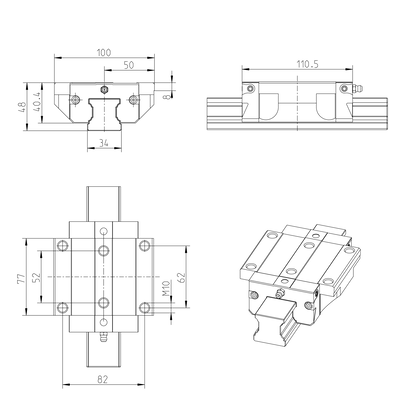

Ширина блока каретки [мм] - 100
Длина блока каретки [мм] - 110.5
Высота блока каретки [мм] - 40.4
Высота вместе с рельсом [мм] - 48
Смазывание - Предварительно смазана
Максимальное ускорение [m/s²] - 500
Note: Max. acceleration amax - If Fcomb◡> 2.8 • Fpr : amax = 50 m/s2
Максимально допустимая линейная скорость vmax [m/s] - 5
Допустимая температура работы(min. ... max.) - -10 °C ... +80 °C
Note: permissible ambient temperature (min. ... max.) - 100 °C admissible for short time. For operation at negative temperatures, please consult us.
Коеффициент трения μ - 0.002 ... 0.003
Замечание:коеффициент трения μ - Без учета уплотнений
Динамическая нагрузка C50 [Н] - 65300
Заенчание: Динамическая нагрузка C50 [Н] - Расчет динамической нагрузки на базе ресурса 50000м в соответствии с DIN ISO 14728-1.
Динамическая нагрузка C100 [Н] - 51800
Заенчание: Динамическая нагрузка C100 [Н] - Расчет динамической нагрузки на базе ресурса 100000м в соответствии с DIN ISO 14728-1.
Статическая нагрузка C0 [Н] - 80900
Dynamic torsional moment load capacity Mt50 [Nm] - 1400
Note: Dynamic torsional moment load capacity Mt50 - Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
Dynamic torsional moment load capacity Mt100 [Nm] - 1110
Note: Dynamic torsional moment load capacity Mt100 - Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
Static torsional moment load capacity Mt0 [Nm] - 1740
Dynamic longitudinal moment load capacity ML50 [Nm] - 910
Note: Dynamic longitudinal moment load capacity ML50 - Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
Dynamic longitudinal moment load capacity ML100 [Nm] - 720
Note: Dynamic longitudinal moment load capacity ML100 - Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
Static longitudinal moment load capacity ML0 [Nm] - 1130
Pitch T guide rail [мм] - 80

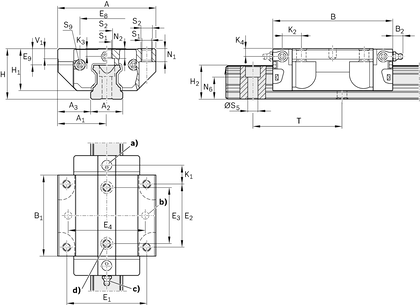

Размер A (profiled rail systems) [мм] - 100
Размер A1 (profiled rail systems) [мм] - 50
Размер A2 (profiled rail systems) [мм] - 34
Размер A3 (profiled rail systems) [мм] - 33
Размер B (profiled rail systems) [мм] - 110.5
Размер B tolerance (profiled rail systems) [мм] - +0.5
Размер B1 [мм] - 77
Размер E1 [мм] - 82
Размер E2 (profiled rail systems) [мм] - 62
Размер E3 (profiled rail systems) [мм] - 52
Размер E8 (profiled rail systems) [мм] - 58
Размер E9 (profiled rail systems) [мм] - 17.35
Размер H [мм] - 48
Размер H1 (profiled rail systems) [мм] - 40.4
Размер H2 с защитной лентойp (profiled rail systems) [мм] - 32.15
Размер H2 без защитной ленты (profiled rail systems) [мм] - 31.85
Размер K1 (profiled rail systems) [мм] - 14,5
Размер K2 (profiled rail systems) [мм] - 16
Размер K3 (profiled rail systems) [мм] - 6,9
Размер K4 (profiled rail systems) [мм] - 6,9
Размер N1 (profiled rail systems) [мм] - 12
Размер N2 (profiled rail systems) [мм] - 10,15
Размер N6 (profiled rail systems) [мм] - 20.май
Размер N6 tolerance (profiled rail systems) [мм] - ±0.5
Размер S1 (profiled rail systems) [мм] - 8,5
Размер S2 (profiled rail systems) - M10
Размер S5 (profiled rail system) [мм] - 9
Размер S9 - M3x5 мм
Размер S9 thread diameter (profiled rail systems) - M3
Размер S9 lead [мм] - 5
Размер T1 min [мм] - 16
Размер V1 [мм] 8
