Подшипник 31313-XL FAG

Обозначение:	31313-XL FAG
Вес кг:	2.42
Размер (dxDxh) мм:	65x140x36

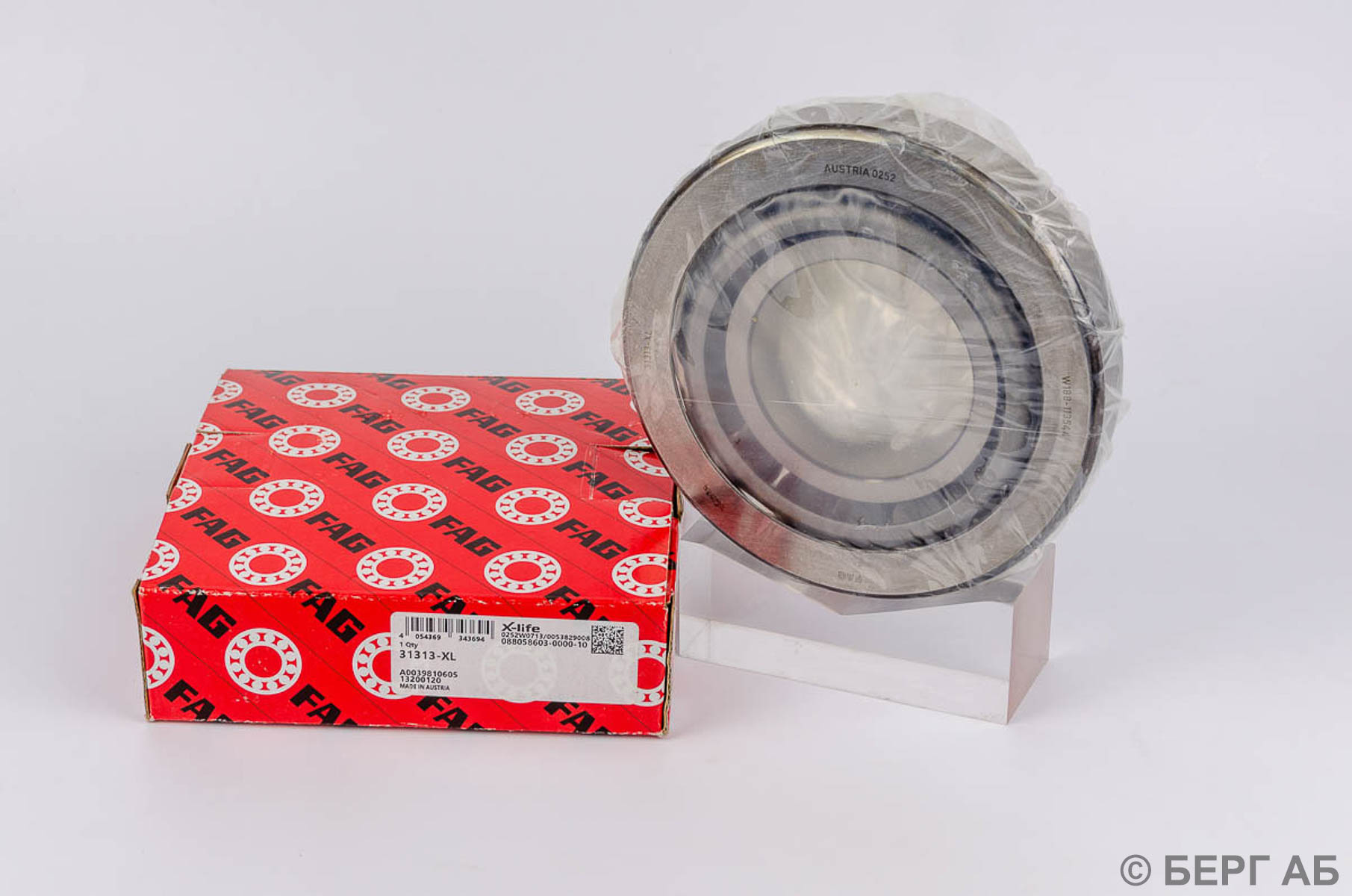

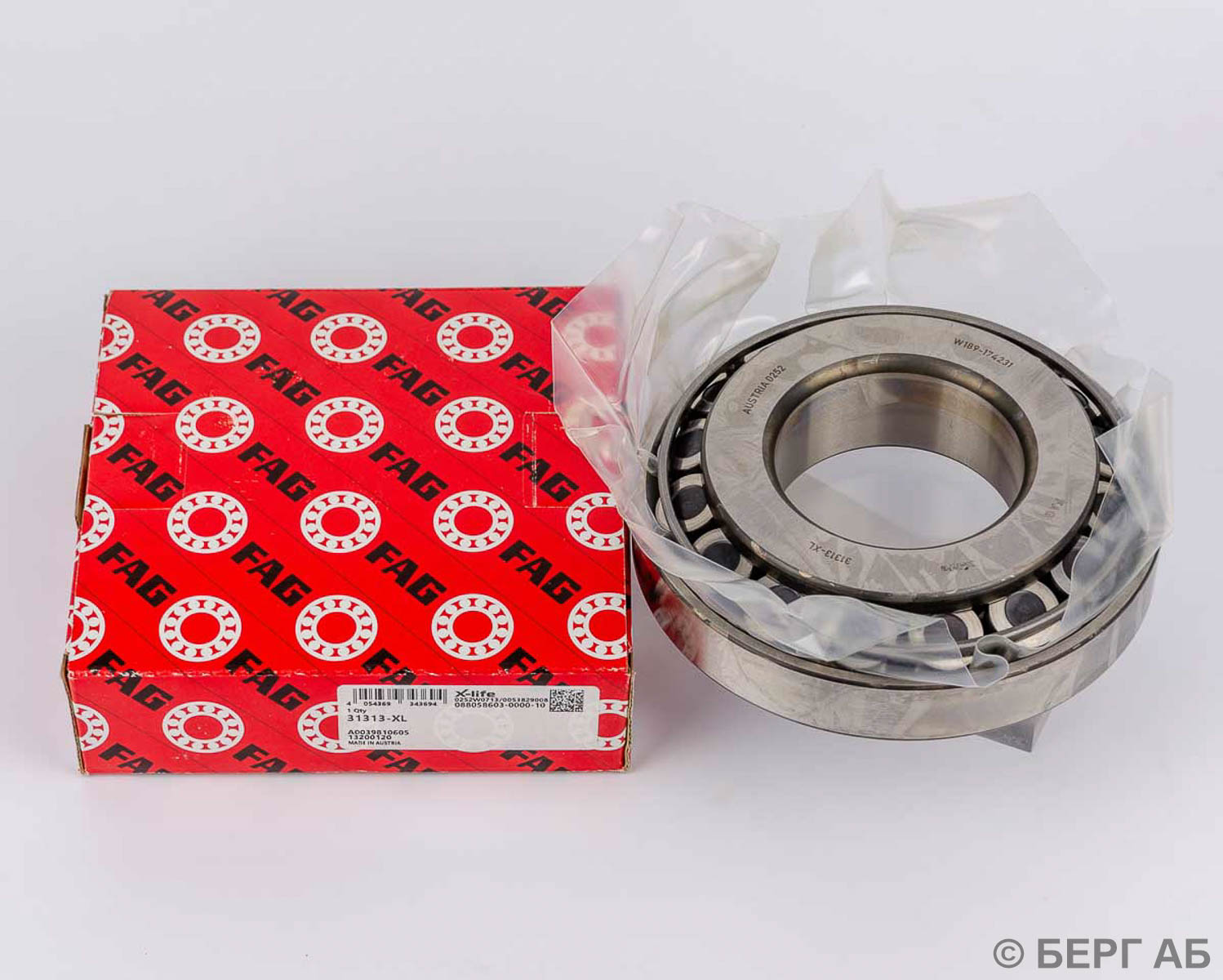

Однорядный конический роликоподшипник 31313-XL FAG . Разъемный. Серия X-life.

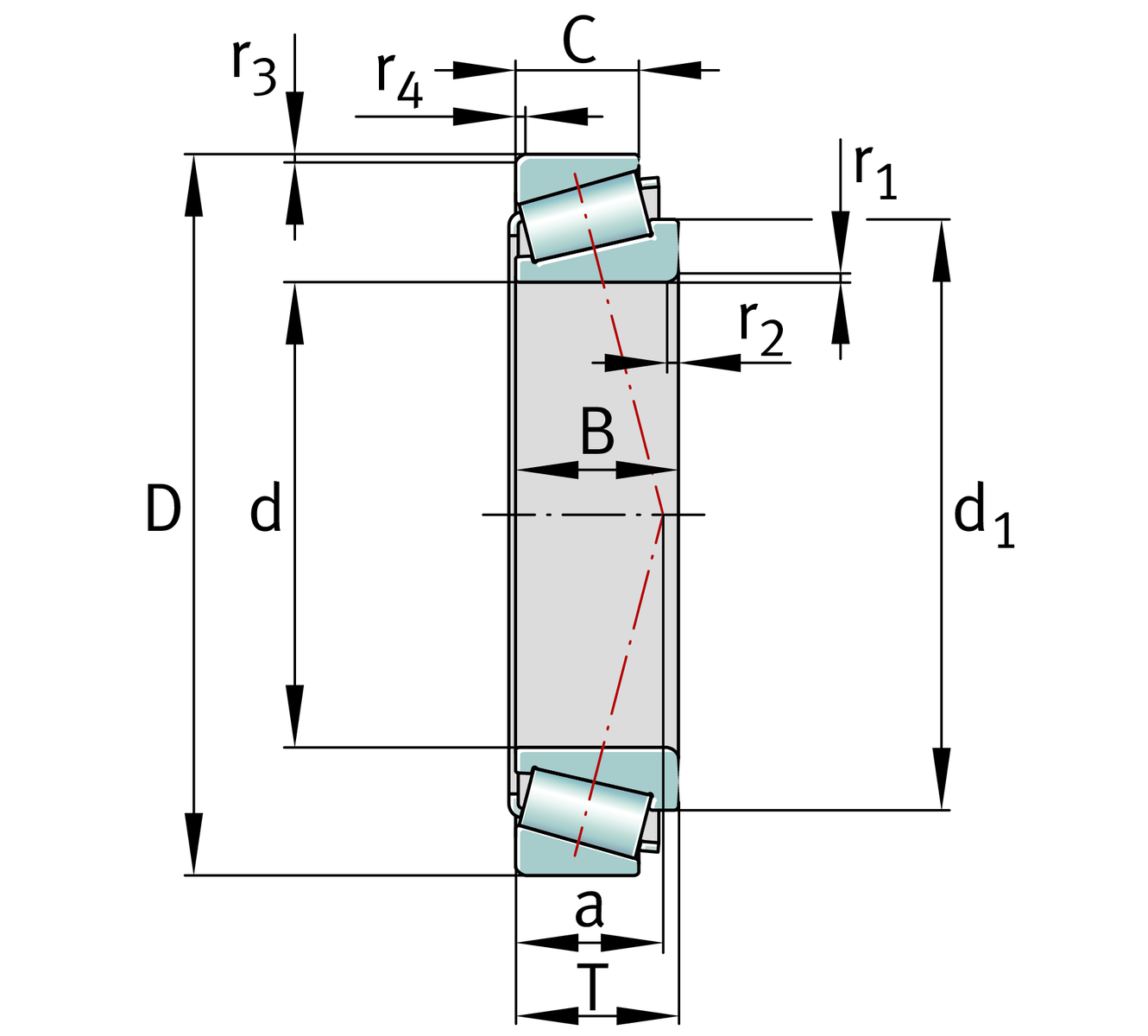

Характеристики

d	65 мм	Диаметр отверстия
D	140 мм	Наружный диаметр
B	33 мм	Ширина вутреннего кольца
C	23 мм	Ширина наружного кольца
T	36 мм	Общая ширина
Cr	203,000 Н	Динамическая грузоподъемность, радиальная
C0r	188,000 Н	Статическая грузоподъемость, радиальная
Cur	29,000 Н	предел усталостной нагрузки, радиальный
nG	6,100 1/мин	Предельная скорость
nϑr	3,650 1/мин	Номинальная тепловая частота вращения
≈m	2.335 кг	Вес

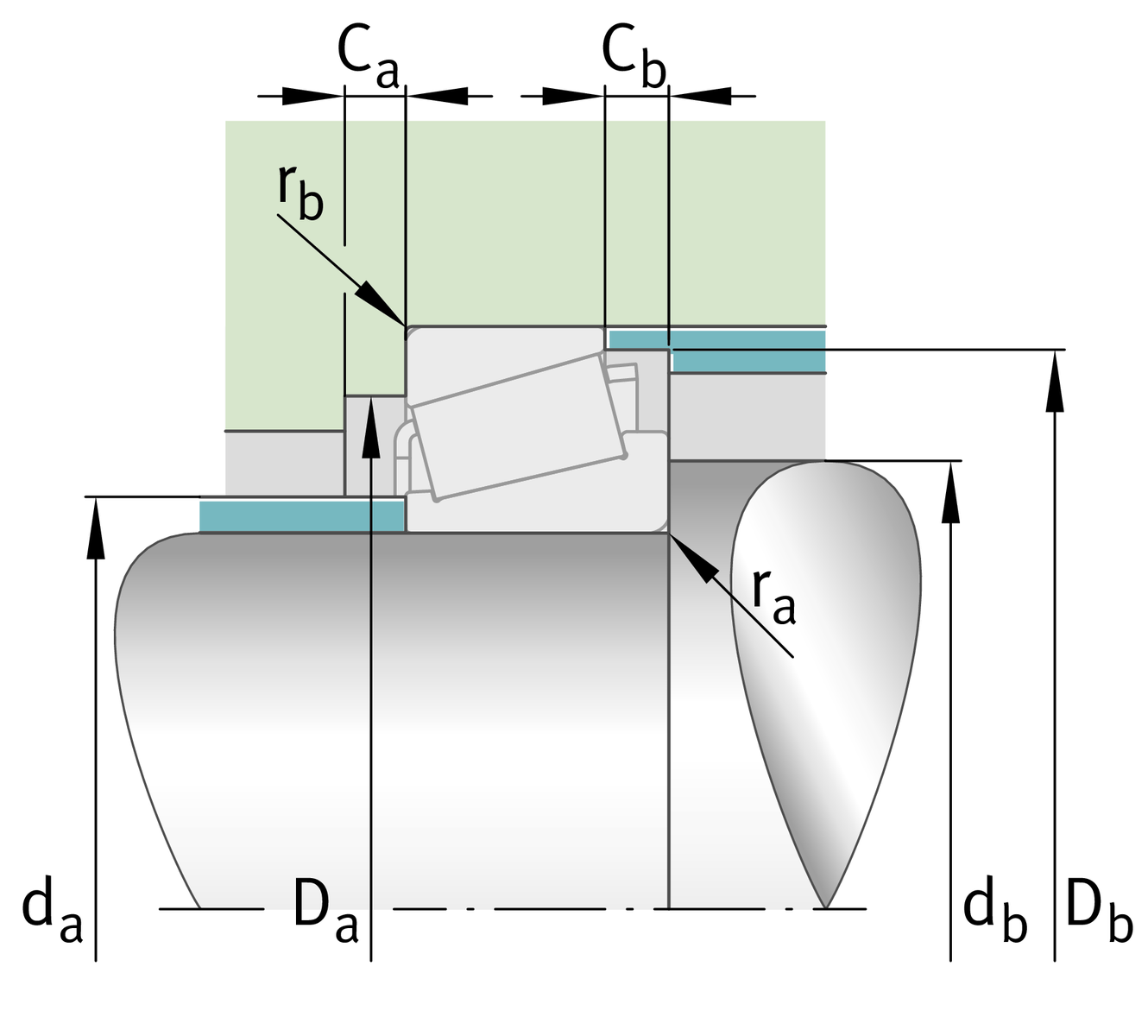

Установочные размеры
Размеры

da max	79 мм	Максимальный диаметр заплечника вала
db min	77 мм	Минимальный диаметр заплечника вала
Da min	111 мм	Минимальный диаметр заплечника корпуса
Da max	128 мм	Максимальный диаметр заплечника корпуса
Db min	132 мм	Минимальный диаметр заплечника корпуса
Ca min	5 мм	Миимальное осевое пространство
Cb min	13 мм	Миимальное осевое пространство
ra max	3 мм	Максимальный радиус галтели вала
rb max	2.5 мм	Максимальный радиус галтели корпуса

r1, 2 min	3 мм	Миимальный размер скоса вутреннего кольца на задней поверхности
r3, 4 min	2.5 мм	Миимальный размер скоса наружного кольца на задней поверхности
a	44 мм	Расстояние между крайими точками конусов
d1	103.5 мм	Наружный диаметр внутреннего кольца

Температурный диапазон

Tmin	-30 °C	Минимальная температура работы
Tmax	120 °C	Максимальнаня температура работы

Коэффициенты пересчета

e	0.83	Предельная величина для Fa/Fr для применимости разных значений факторов X и Y
Y	0.73	Коэффициент осевой динамической нагрузки
Y0	0.4	Коэффициент осевой статической нагрузки
