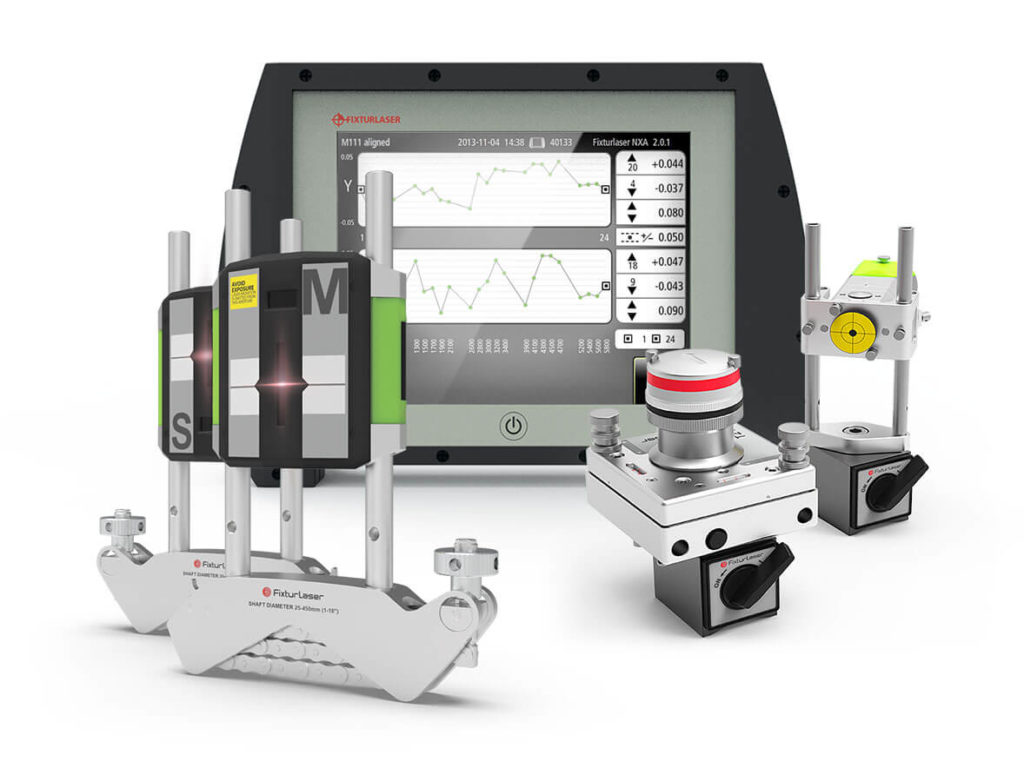

Лазерная система для центровки валов NXA ULTIMATE Fixturlaser

Лазерная система для центровки валов Fixturlaser NXA Ultimate представляет собой уникальный инструмент, который позволяет выполнять работы в любых условиях и с любой степенью сложности. Ее расширенный функционал дает возможность решать широкий спектр задач по центровке валов различного оборудования, такого как насосы, вентиляторы, мельницы, турбины, редукторы, конвейеры, комбайны и другие устройства.

Кроме того, система подходит для проверки и выверки геометрии, включая проверку плоскостности (ровности фундамента, поверочных плит, рам, станины, выставление поршневого компрессора и т.д.), измерение круглой плоскостности (фланцев и круглых фундаментов), контроль прямолинейности (направляющие, камеры крейцкопфа поршневого компрессора, проточная часть турбины, линия вала гребного винта и прочие), а также проверку перпендикулярности (станки, конструкции и т.п.). Модульные измерительные головки выполнены максимально компактными, что делает их одними из самых маленьких на рынке, а окна приемников диаметром 30 мм позволяют работать даже в условиях ограниченного пространства и свести к минимуму необходимость грубой центровки. Использование CCD-детекторов в приемниках обеспечивает возможность работы при любом внешнем освещении и в условиях повышенной вибрации.

В комплект входит излучатель Т21 и приемник RM, которые позволяют выполнять измерения на расстоянии до 20 метров. При необходимости систему можно дополнительно укомплектовать другими типами излучателей и крепежами, что расширяет возможности до измерений на расстоянии до 50 метров и позволяет решать любые задачи. Интерфейс системы построен на интуитивно понятных пиктограммах, без текста и сложной технической терминологии, что исключает необходимость специального обучения или знания иностранных языков.

Характеристики:
Диаметр валов, мм: 20…..∞
Рабочая зона измерения, мм: 0….30
Разрешающая способность, мм: 0.001
Разрешение инклинометра, ◦: 0.01
Длина волны лазерного излучения, нм: 635…..650
Предел допускаемой основной погрешности: ±(0.3%L +7 мкм)
Материал корпуса: Анодированный алюминий
Разрешение детектора R2, мм: 0,001
Тип лазера: Диодный лазер класс II
Мощность лазера, мВт: < 1
Расстояние при измерении, м: До 50
Точность инклинометра мм/м: 1%±0.01
Размеры вычислительного блока, мм: 224x158 x49
Размеры измерительных блоков, мм: 92x77x33
