Однорядные подшипники – опорные ролики
Конструкция

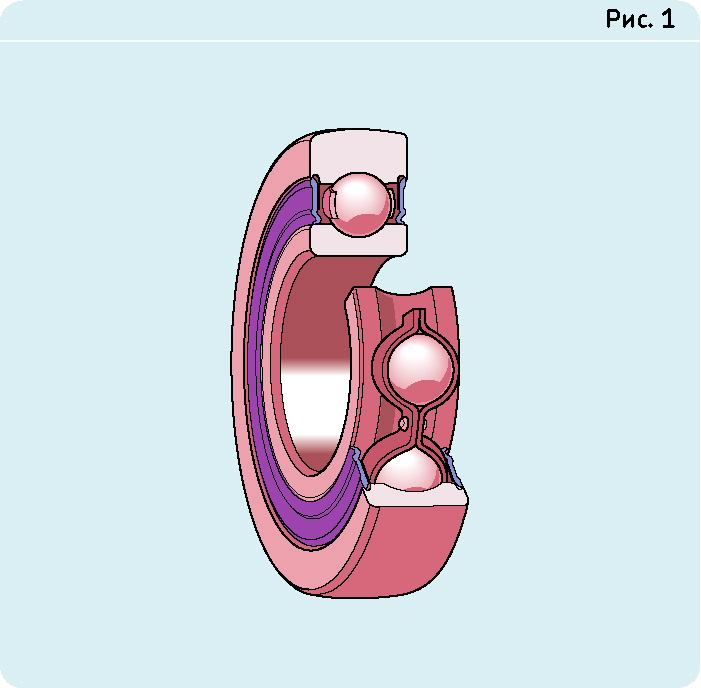

На рис. 1 представлена конструкция однорядных подшипников – опорных роликов, в частности, представителя серии узких подшипников 3612(00)R, которые спроектированы на базе обычных радиальных подшипников (серия 62).

Основная область применения опорных роликов – конвейерные системы, кулачковые привода и т.д. Профиль качения наружного кольца однорядных подшипников – опорных роликов – выпуклый. Такие подшипники по обе стороны оснащаются армированными контактными уплотнениями, материал изготовления которых – бутадиенакрилнитрильный каучук (NBR). Опорные ролики – это узлы, которые смазанные и пригодны к монтажу. Ввиду того, что данный тип подшипников имеет выпуклый профиль качения наружных колец, применение таких узлов имеет место даже при возможных перекосах по отношению к поверхности опоры и когда возникает необходимость уменьшения кромочных напряжений.

Ассортимент компании SKF весьма широк и в него входят как однорядные подшипники – упорные ролики, так и другие опорные узлы:

• Широкие 3057(00) и 3058(00) серии двухрядных подшипников – опорных роликов;
• Подшипники – опорные ролики, в основу которых легли игольчатые подшипники, а также подшипники, оснащенные роликами цилиндрической формы;
• Опорные ролики, имеющие цапфу, в основу которых легли игольчатые подшипники, а также подшипники, оснащенные роликами цилиндрической формы;
