Монтаж упорных сферических
роликовых подшипников

Такой вариант применяется в случае, когда производится замена подшипников имеющих более раннюю конструкцию, в которой установлен сепаратор обработанный механически, а его направляющая втулка одновременно выполняет роль опоры.

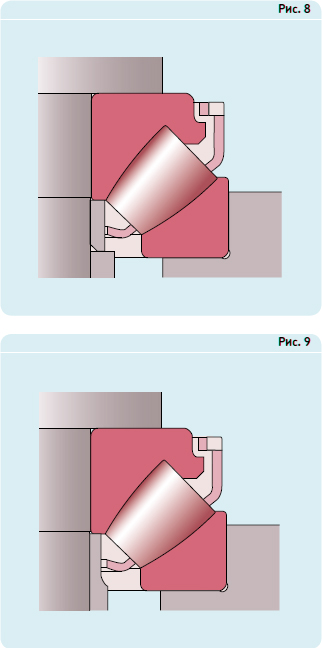

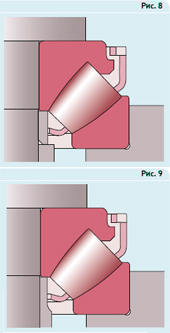

На рисунке 9 показан вариант установки, когда подшипник имеющий более раннюю конструкцию типа В, был заменен. Монтаж тех подшипников сопровождался установкой проставочной втулки. Ее необходимо проверить и, если нужно, обработать дополнительно.

•
•

Втулки требуют тщательного крепления, их торцы должны быть отшлифованы. В таблице изделий обозначены величины наружных диаметров втулок, характерные для соответствующих типоразмеров подшипников, и являются рекомендуемыми.
